Capteur de température à pointe nue de type K/J

Le TC-K14B est un thermocouple de type K à réponse rapide, conçu pour les applications exigeant une mesure de température rapide et précise. Contrairement aux thermocouples gainés classiques, le TC-K14B possède une jonction soudée exposée à faible masse thermique, ce qui lui permet de détecter les variations de température en une fraction de seconde. Il est ainsi le choix idéal pour la surveillance dynamique de la température dans les environnements de recherche, d'essais et de contrôle qualité industriel.

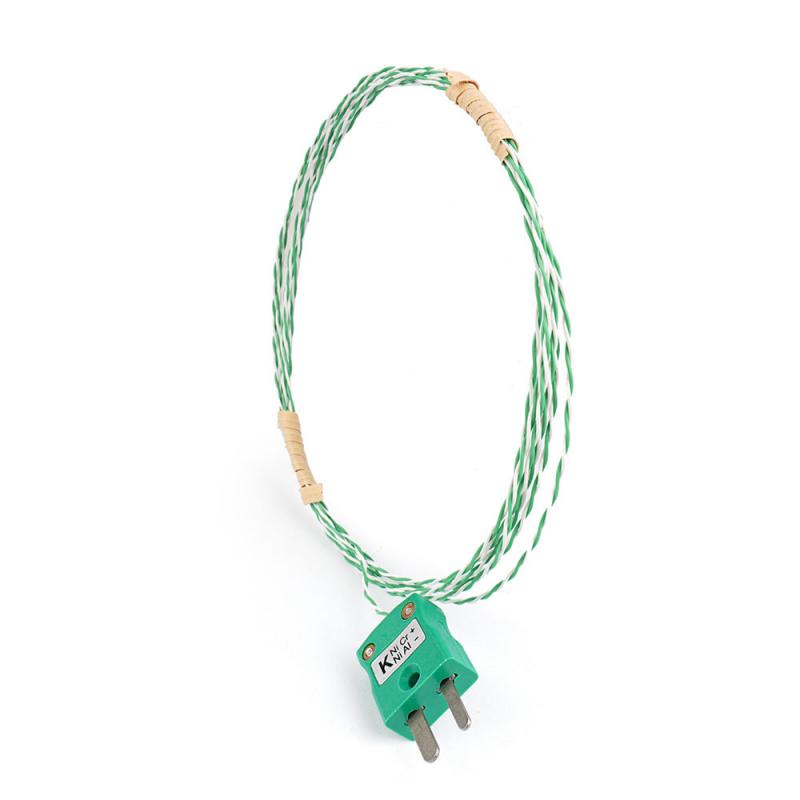

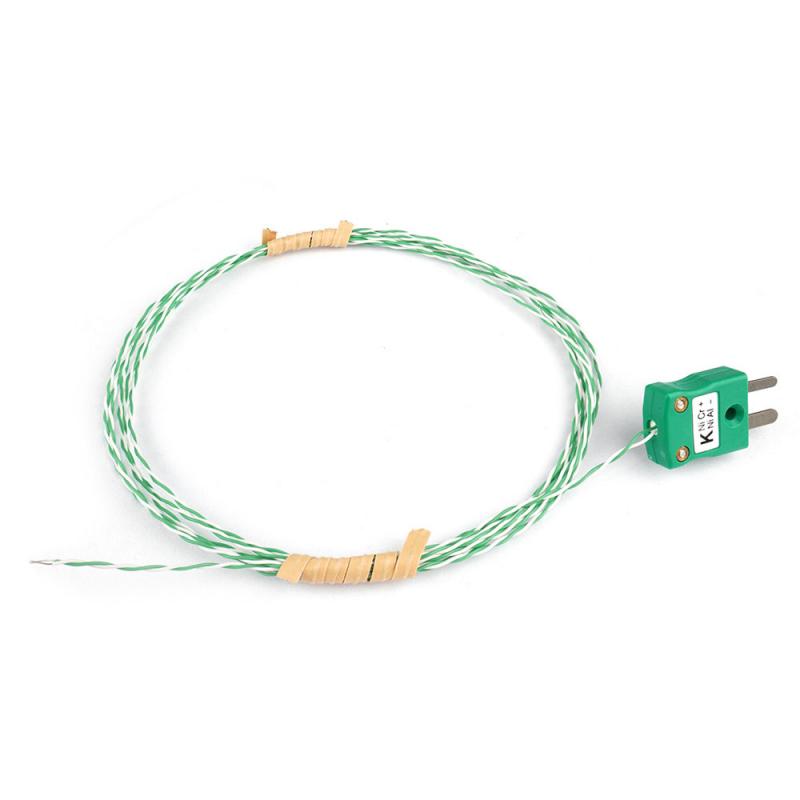

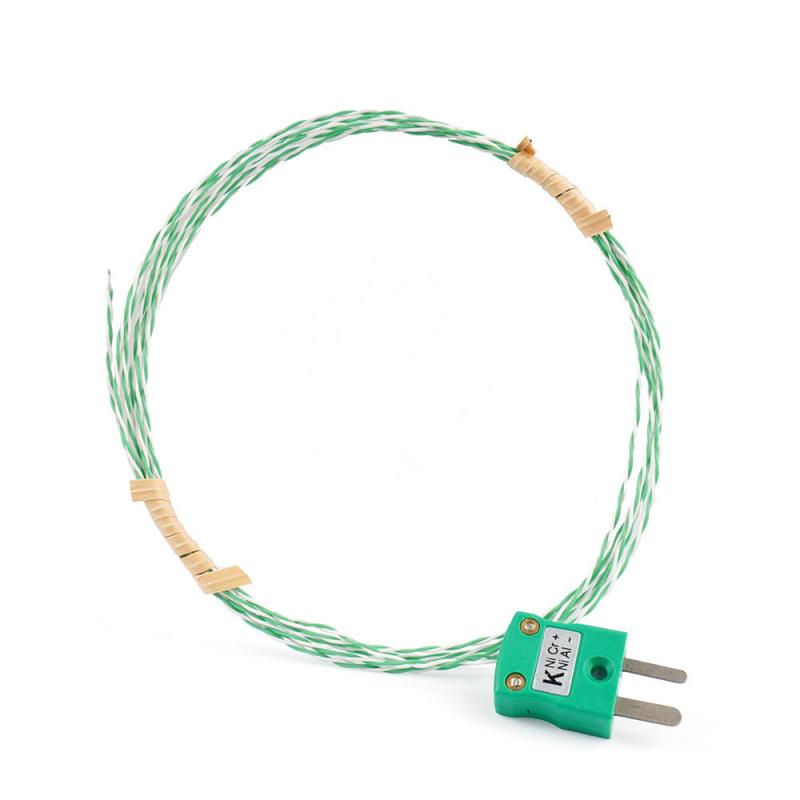

Le capteur est constitué d'une paire de fils thermocouples Chromel-Alumel (type K) de faible section, torsadés et isolés par une tresse de fibre de verre flexible. Le code couleur vert et blanc du fil conducteur est conforme à la norme internationale des thermocouples de type K, permettant une identification claire de la polarité. L'isolation en fibre de verre offre une excellente résistance thermique et une grande flexibilité, ce qui permet d'installer le capteur dans des espaces restreints et autour de géométries complexes sans risque d'endommagement de l'isolation.

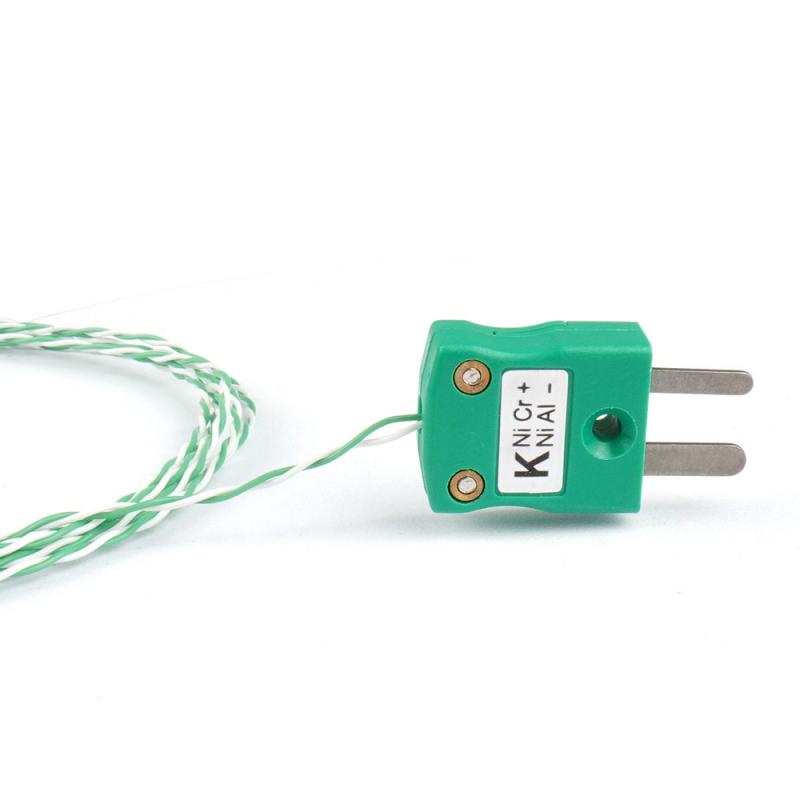

Côté instrument, le TC-K14B est équipé d'un connecteur miniature standard de type K à déconnexion rapide (boîtier vert, portant l'inscription « K NiCr+ / NiAl− »), compatible avec une large gamme de thermomètres portables, d'enregistreurs de données et d'indicateurs de température acceptant la norme de connecteur miniature pour thermocouple IEC 60584 / ANSI. Sa conception plug-and-play élimine le besoin de câblage sur site, permettant un déploiement rapide et un remplacement aisé du capteur, sans outil ni connaissances spécialisées.

La longueur du câble est entièrement personnalisable, ce qui rend le TC-K14B adaptable aux installations où le point de mesure est situé à une distance importante de l'instrument. Faisant partie de la gamme de solutions de mesure de température PIDMaxWell, le TC-K14B est conçu pour s'intégrer parfaitement aux régulateurs de température PID, aux transmetteurs de température et aux instruments tiers compatibles de PIDMaxWell.

marque:
PIDMaxWell
article n°.:
TC-K14/J14
Paiement:
T.T, Credit Card, Paypal etc, to be negotiate
prix du marché:
$10
le prix:
$5
origine du produit:
Made in China
Couleur:
Silver, blue
commande minimum:
10 PCS
Poids du produit:
0.1kg
délai de mise en œuvre:
14 days after payment confirmed

enquête maintenant

Caractéristiques principales

Temps de réponse rapide	La jonction à cordon soudé apparent et le fil de thermocouple de faible section minimisent la masse thermique, permettant une réponse quasi instantanée aux variations de température. Le TC-K14B est ainsi idéal pour mesurer les variations rapides de température dans les processus dynamiques.
Conception de jonction exposée	L'extrémité du cordon de soudure nu assure un contact direct avec le fluide de mesure, optimisant ainsi le transfert de chaleur et la rapidité de réponse. Cette conception est optimisée pour les mesures de température de l'air, des gaz et des surfaces, où la rapidité est primordiale.
Connecteur miniature à déconnexion rapide	Le connecteur miniature de type K standard IEC 60584/ANSI (vert) permet un branchement et un débranchement rapides et sans outil des instruments compatibles. Sa conception polarisée empêche toute insertion incorrecte, protégeant ainsi le capteur et l'instrument.
Fil conducteur flexible en fibre de verre	Le fil conducteur à paires torsadées, isolé en fibre de verre verte et blanche, est léger, flexible et résistant aux hautes températures, ce qui facilite son passage dans des espaces restreints et autour de géométries complexes sans risque d'endommagement de l'isolation.
Longueur du fil conducteur personnalisable	La longueur du fil conducteur peut être spécifiée à n'importe quelle longueur requise par l'application, depuis les configurations courtes de table jusqu'aux longues distances entre le point de mesure et l'instrument.
Compatibilité standard de type K	En tant que thermocouple de type K standard, le TC-K14B est compatible avec pratiquement tous les instruments de température de type K, y compris les thermomètres portables, les enregistreurs de données, les régulateurs PID et les transmetteurs de température.
Léger et portable	Grâce à sa construction compacte et légère, le TC-K14B est facile à transporter et à déployer sur le terrain, ce qui permet d'effectuer des tâches mobiles de mesure et d'inspection de la température.

Spécifications techniques

Le tableau suivant récapitule les principaux paramètres techniques du thermocouple à réponse rapide TC-K14B.

Des longueurs et configurations de câbles personnalisées sont disponibles ; veuillez contacter PIDMaxWell pour toute demande non standard.

Paramètre	Valeur
Numéro de modèle	TC-K14B
Type de thermocouple	Type K (Chromel-Alumel)
Type de jonction	Cordon de soudure apparent (extrémité nue)
Plage de température	-50°C à 250°C (-58°F à 482°F)
Précision	±1 °C ou ±0,75 % de la valeur mesurée (la valeur la plus élevée étant retenue), conformément à la norme CEI 60584, classe 1
Temps de réponse	< 0,5 seconde (valeur typique, en air immobile)
Isolation des fils conducteurs	tresse en fibre de verre (verte/blanche, paire torsadée)
Calibre du fil conducteur	Fil fin (fil de thermocouple de 0,2 mm de diamètre, typique)
Longueur du fil conducteur	Personnalisable (standard : 1000 mm, 2000 mm, 3000 mm)
Type de connecteur	Fiche miniature à déconnexion rapide de type K (norme IEC 60584 / ANSI)
Couleur du boîtier du connecteur	Vert (norme de type K)
Marquage de polarité des connecteurs	NiCr+ (positif) / NiAl− (négatif)
Matériau de connecteur	Boîtier en thermoplastique haute température, broches en acier inoxydable
Signal de sortie	Force électromotrice du thermocouple (millivolt)
Conformité	Norme relative aux thermocouples de type K IEC 60584 / ANSI MC96.1

Notes d'installation et d'utilisation

Emplacement des jonctions :

Pour une mesure de température précise, assurez-vous que la jonction exposée de la bille soit en contact direct ou à proximité immédiate de la surface ou du milieu mesuré. Évitez tout contact de la bille avec une surface autre que le point de mesure prévu, car cela pourrait introduire des erreurs de mesure.

Polarité du connecteur :

Le connecteur miniature de type K est polarisé et détrompé pour éviter toute insertion incorrecte. Veillez à toujours connecter les fils vert (positif, NiCr+) et blanc (négatif, NiAl−) aux bornes correspondantes de l'instrument. Une inversion de polarité entraînera des mesures de température erronées.

Cheminement des fils conducteurs :

Évitez de faire passer le fil conducteur à proximité de câbles haute tension ou de champs électromagnétiques importants, car cela pourrait perturber le signal du thermocouple. Dans la mesure du possible, utilisez une rallonge blindée pour les longues distances dans les environnements électriquement perturbés.

Limites de température :

Le TC-K14B est conçu pour une utilisation jusqu'à 250 °C. Au-delà de cette température, l'isolation en fibre de verre et le connecteur miniature risquent d'être endommagés. Pour les applications à plus haute température, veuillez vous référer au thermocouple à gaine céramique TC-K8 ou contacter PIDMaxWell pour trouver une solution alternative adaptée.

Manutention:

Le fil fin du thermocouple est fragile et doit être manipulé avec précaution afin d'éviter tout pliage, déformation brusque ou dommage mécanique près de la jonction exposée. Avant chaque utilisation, inspectez le capteur pour vérifier l'intégrité de la jonction et de l'isolation.

La référence TC-K14B permet de spécifier facilement la configuration du capteur. Le principal paramètre personnalisable est la longueur du câble. Pour la version de type J avec connecteur miniature, le modèle équivalent est TC-J14B. Des longueurs de câble personnalisées et des configurations spéciales sont disponibles sur demande ; veuillez contacter PIDMaxWell pour nous faire part de vos besoins spécifiques.

Paramètre

Options

Longueur du fil conducteur (mm)

1000 = 1000 mm (1 mètre)

2000 = 2000 mm (2 mètres)

3000 = 3000 mm (3 mètres)

(Longueurs personnalisées disponibles sur demande)

Exemple de code de commande

Type de thermocouple	Type K (Chromel-Alumel)
Code modèle	K14B
Type de jonction	Cordon de soudure exposé (réponse rapide)
Longueur du fil conducteur	2000 mm (2 mètres)
Isolation des fils conducteurs	tresse en fibre de verre, paire torsadée
Connecteur	Fiche miniature à déconnexion rapide de type K (verte)

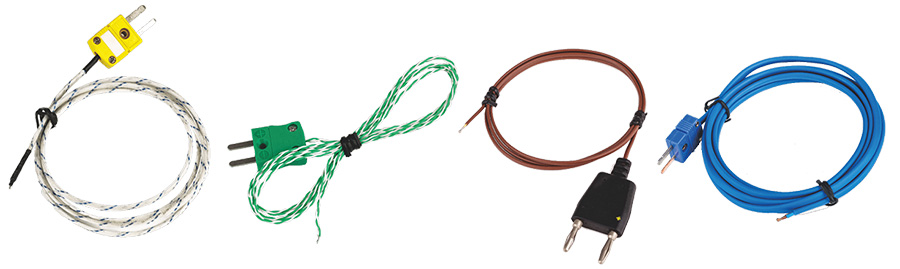

TC-K14-A / TC-J14-A

TC-K14-B / TC-J14-B

TC-K14-C / TC-J14-V

TC-K14-D / TC-J14-D

Cliquez sur le lien ci-dessous pour télécharger le catalogue et le manuel d'utilisation. TC-K14/TC-J14

Catalogue TC-K14

Applications potentielles

La combinaison d'un temps de réponse rapide, d'un câble flexible et d'un connecteur miniature prêt à l'emploi confère au TC-K14B une polyvalence exceptionnelle. Il est parfaitement adapté à toutes les applications exigeant une mesure de température rapide et précise, et où la facilité d'une connexion rapide est un atout. Les sections suivantes décrivent les principaux domaines d'application de ce capteur.

Systèmes de chauffage, ventilation, climatisation et réfrigération	Le TC-K14B est largement utilisé pour la mise en service, la maintenance et le diagnostic des systèmes de chauffage, ventilation et climatisation (CVC). Il permet aux techniciens de mesurer rapidement la température de l'air dans les conduits d'alimentation et de reprise, de contrôler les performances des serpentins du condenseur et de l'évaporateur, de vérifier l'étalonnage du thermostat et de diagnostiquer les pannes du système. Son temps de réponse rapide permet une surveillance en temps réel des variations de température en fonction des conditions du système.
Tests thermiques pour l'électronique et les circuits imprimés	Dans le secteur de la fabrication électronique et de la R&D, le TC-K14B permet de vérifier les températures de jonction des composants, d'évaluer l'efficacité des dissipateurs thermiques, de cartographier les gradients thermiques sur les cartes de circuits imprimés et de valider les systèmes de gestion thermique. La finesse du fil et la petite taille de la jonction permettent un positionnement précis sur les composants de petite taille sans perturber l'environnement thermique.
Laboratoires de recherche et développement	Les applications de recherche exigeant des données de température rapides et précises tirent pleinement parti de la réactivité et de la conception flexible du TC-K14B. Ce capteur peut être utilisé dans les essais en soufflerie, les recherches sur la combustion, la caractérisation des matériaux et tout dispositif expérimental où la mesure de la température transitoire est essentielle à la qualité des données.
Équipement de restauration et de service alimentaire	Le TC-K14B est idéal pour contrôler la température de surface des équipements de cuisson, plaques de cuisson, réchauds et surfaces de maintien au chaud des aliments afin de garantir leur conformité aux exigences de sécurité alimentaire. Sa réponse rapide permet des contrôles ponctuels et rapides sur plusieurs surfaces, sans attendre la stabilisation du capteur.
Diagnostic automobile et sport automobile	Les techniciens automobiles et les ingénieurs du sport automobile utilisent des thermocouples à réponse rapide pour surveiller la température des composants du moteur, du collecteur d'échappement, des disques de frein et de la surface des pneus. La rapidité de réponse du TC-K14B permet une mesure précise des températures qui varient rapidement en conditions de fonctionnement dynamiques.
Contrôle de la qualité industrielle et validation des procédés	En milieu industriel, le TC-K14B permet une vérification rapide de la température sur les lignes de production, des contrôles qualité en cours de fabrication et la qualification des équipements. Son connecteur à déconnexion rapide permet un déplacement aisé du capteur entre les points de mesure, optimisant ainsi le débit des inspections multipoints.
Transformation des matières plastiques et du caoutchouc	Le contrôle des températures des moules, des fourreaux d'extrusion et des surfaces des matériaux lors de la transformation des plastiques et du caoutchouc exige une mesure rapide et précise. Le TC-K14B offre la réactivité nécessaire pour détecter les variations de température susceptibles d'affecter la qualité du produit.
Applications éducatives et de formation	Le TC-K14B est un excellent capteur pour les laboratoires d'enseignement et les centres de formation, offrant aux étudiants une expérience pratique de la mesure de température par thermocouple. Sa conception robuste et simple, ainsi que son connecteur standard, facilitent son intégration aux systèmes d'acquisition de données pédagogiques et aux thermomètres portables.
