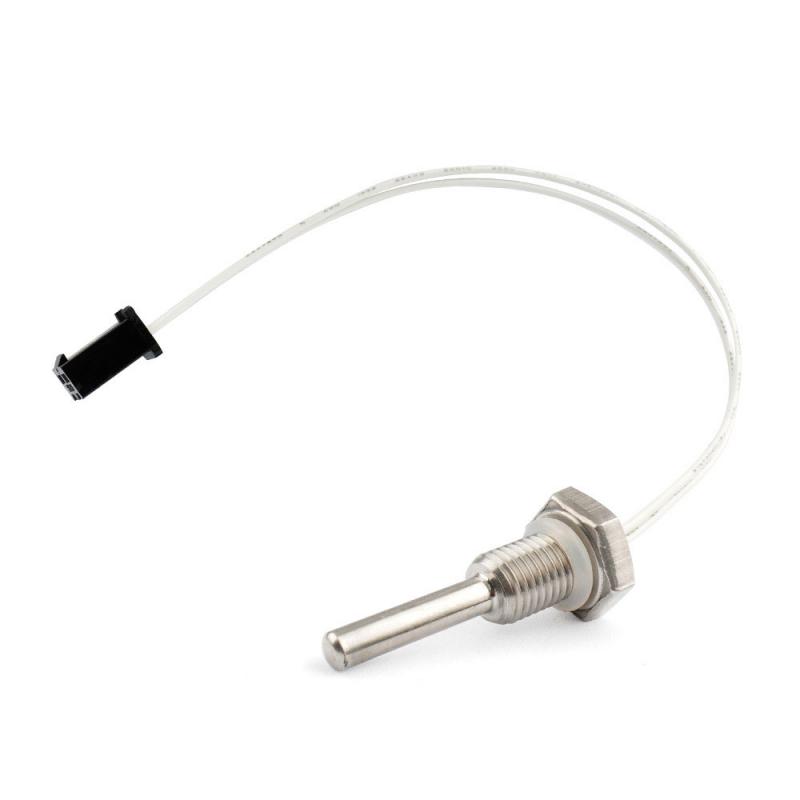

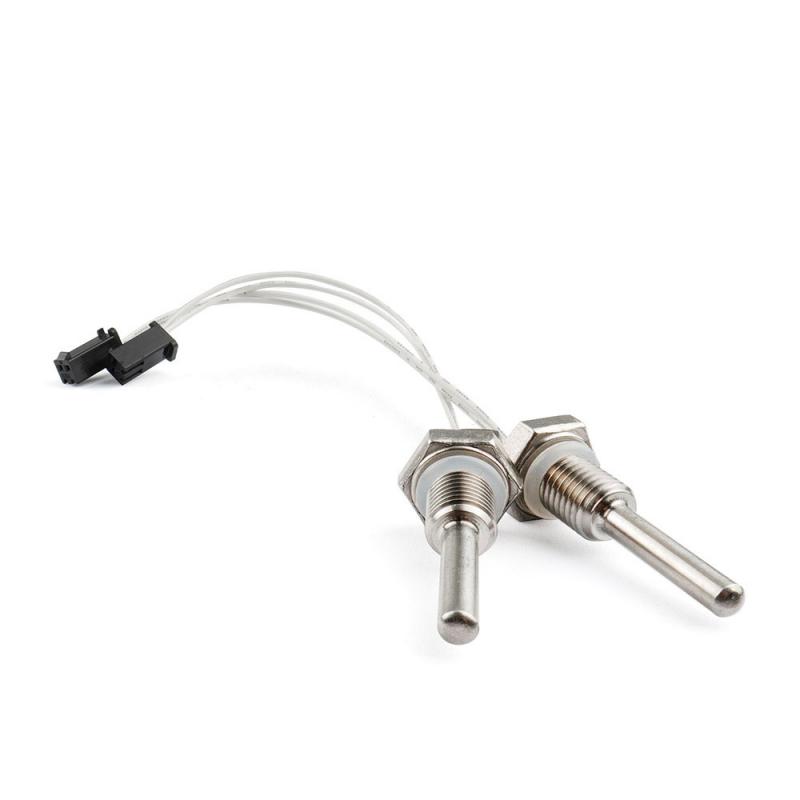

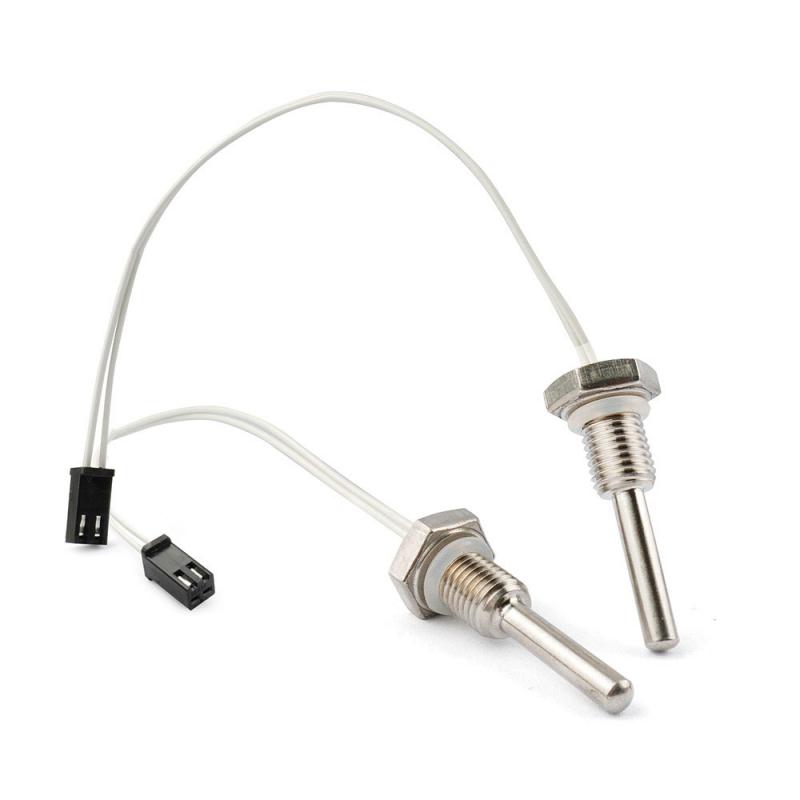

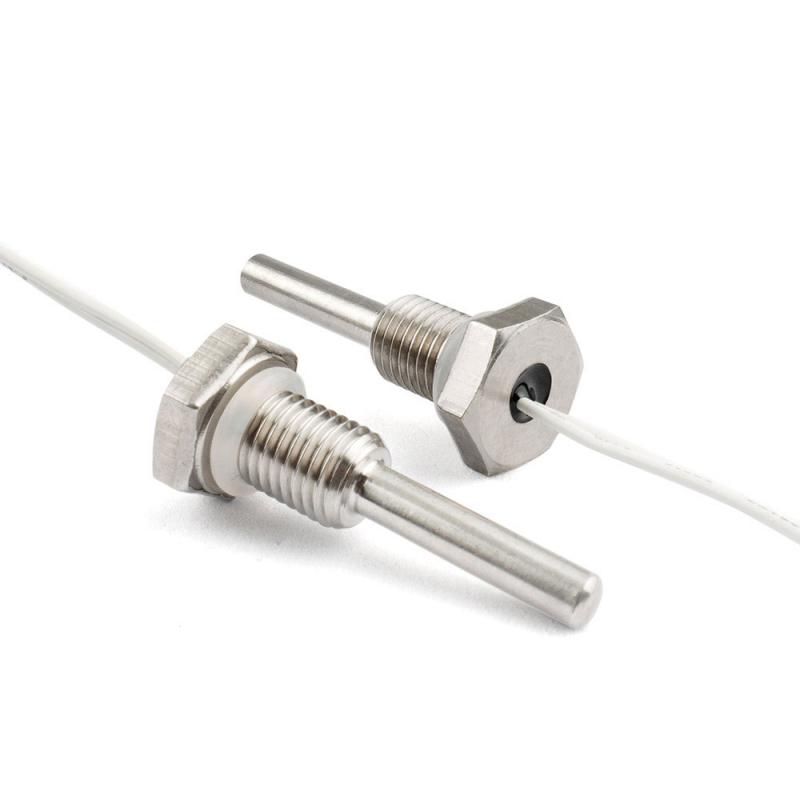

Capteur de température à vis NTC 10K M8

La série NTC10K utilise un code de commande structuré qui encode tous les principaux paramètres de configuration dans une seule chaîne alphanumérique. Le format standard de ce code est présenté ci-dessous :

NTC10K - [Code de résistance] - [Valeur B] - [Tolérance] - [Filetage] - [Longueur du fil] - [Connecteur]

Décomposition du code

Code de commande standard du produit

Le tableau ci-dessous répertorie les configurations standard (disponibles en stock). Les configurations personnalisées peuvent faire l'objet d'un devis sur demande, sous réserve d'une quantité minimale de commande.

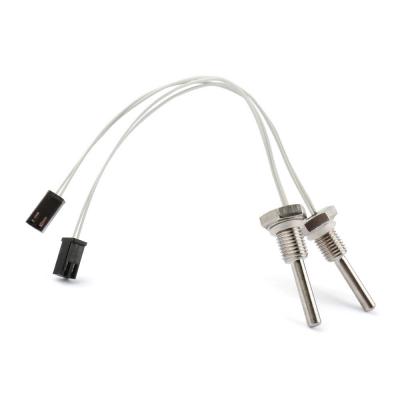

NTC10K-100K-3950-1-M8-15-SMP

• Gamme de produits : NTC10K → Thermistance NTC, 10 kΩ à 25 °C
• Code de résistance : Résistance parallèle 100 kΩ → 100 kΩ pour la linéarisation
• Valeur B : 3950 → B25/100 = 3950 K
• Tolérance: 1 → ±1% sur R25
• Fil de discussion: Filetage métrique à gros pas M8 → M8 × 1,25
• Longueur du fil : Fil de silicone plat de 15 à 150 mm (15 cm).
• Connecteur : Connecteur SMP → 2 broches

Applications potentielles

La série NTC10K allie un format compact, une grande précision de mesure et un connecteur SMP prêt à l'emploi pour répondre à un large éventail d'exigences en matière de détection de température dans de nombreux secteurs industriels. Le tableau ci-dessous récapitule les principaux secteurs d'application, les configurations recommandées et les performances requises pour chacun.

Détails de l'application

Systèmes de chauffage, ventilation et climatisation et pompes à chaleur

Dans les systèmes de chauffage, ventilation et climatisation (CVC), les thermistances NTC sont la technologie de détection privilégiée pour mesurer la température des conduites de fluide frigorigène, les températures d'entrée et de sortie d'eau, ainsi que la température ambiante. Le capteur NTC10K, grâce à son filetage M8, s'installe directement sur les circuits de fluide frigorigène ou d'eau, tandis que son joint en silicone haute température garantit une étanchéité parfaite. Son connecteur SMP à 2 broches est compatible avec la plupart des cartes de contrôle CVC commerciales, permettant un remplacement rapide sur site sans soudure.

Chauffe-eau et chaudières

Dans les chauffe-eau domestiques et commerciaux, les ballons de stockage et les chaudières, la sonde NTC10K fournit un retour d'information précis sur la température de l'eau pour la régulation du thermostat, la protection anti-brûlure et la gestion de l'énergie. Le filetage M8 est le plus répandu pour les sondes de température de chauffe-eau sur les marchés chinois et européens. Le fil conducteur en silicone, résistant à 200 °C, garantit un fonctionnement fiable même dans les chaufferies à température ambiante élevée.

Contrôle des processus industriels

Dans les circuits de refroidissement industriels, les systèmes hydrauliques, les doseurs chimiques et les réseaux de tuyauterie, la sonde NTC10K assure une surveillance continue de la température pour le contrôle des procédés et les alarmes. Son corps en acier inoxydable 304 résiste à la corrosion par l'eau, les acides faibles et les agents de nettoyage alcalins. Pour les installations nécessitant des câbles plus longs vers un contrôleur distant ou un automate programmable, des longueurs de câble personnalisées de 300 mm, 500 mm ou plus sont disponibles sur demande.

Applications automobiles et véhicules électriques

Dans les systèmes de refroidissement automobile, les circuits d'huile moteur et les systèmes de gestion thermique des batteries de véhicules électriques, les thermistances NTC sont privilégiées par rapport aux thermocouples en raison de leur sensibilité supérieure dans la plage de températures de −40 °C à +125 °C, de leur coût inférieur et de leurs exigences de conditionnement du signal plus simples. Le filetage M8 du capteur NTC10K est compatible avec les supports de capteurs automobiles standard, et le connecteur SMP assure une connexion électrique fiable et résistante aux vibrations.

Impression 3D et fabrication additive

Dans les imprimantes 3D FDM, la sonde NTC10K contrôle la température du plateau chauffant, garantissant ainsi une température précise et uniforme pour une adhérence optimale de la première couche. Son filetage M8 permet une installation directe sur un bossage fileté du châssis du plateau ou du bloc chauffant. Le connecteur SMP est compatible avec de nombreuses cartes de contrôle d'imprimantes 3D courantes, et une variante avec connecteur JST PH2.0 est disponible pour les cartes utilisant des connecteurs JST en standard.

Équipements de transformation des aliments et des boissons

Dans les équipements de cuisson professionnels, les systèmes de réfrigération et les machines de transformation alimentaire, la sonde NTC10K assure une mesure précise de la température pour le contrôle des processus et le respect des normes de sécurité alimentaire. Son corps en acier inoxydable répond aux exigences des matériaux de qualité alimentaire, et son joint en silicone garantit une étanchéité hygiénique. Cette sonde est idéale pour la surveillance des températures dans les cuves de cuisson, les circuits d'eau glacée et les systèmes de stockage frigorifique.

Systèmes solaires thermiques

Dans les capteurs solaires thermiques plans et à tubes sous vide, des thermistances NTC sont utilisées pour mesurer la température de sortie du capteur et celle du ballon de stockage, permettant ainsi le fonctionnement du régulateur de température différentiel (DTC). La large plage de fonctionnement du capteur NTC10K (de -40 °C à +125 °C) couvre l'ensemble du domaine de fonctionnement des systèmes solaires thermiques, y compris les températures de stagnation. Le fil conducteur en silicone résiste aux rayonnements UV et aux températures ambiantes élevées des installations extérieures.

Équipements médicaux et de laboratoire

Dans les bains-marie, incubateurs, autoclaves et équipements de diagnostic médical, la sonde NTC10K, grâce à sa tolérance de résistance de ±1 % et à sa valeur B stable, offre la précision et la répétabilité de mesure requises pour les applications scientifiques et médicales. La sonde M8 compacte s'installe facilement sur les raccords standard de la verrerie de laboratoire, des réacteurs et des enceintes à température contrôlée.

Appareils électroménagers

Dans les lave-linge, lave-vaisselle, cafetières et autres appareils électroménagers, les thermistances NTC à connecteur SMP sont les composants de détection de température standard grâce à leur faible coût, leur format compact et leur facilité d'assemblage automatisé. Le connecteur SMP standard du capteur NTC10K est compatible avec la plupart des cartes électroniques d'appareils, et son filetage M8 assure une installation sûre et étanche dans le circuit d'eau.

Systèmes de stockage d'énergie par batterie

Dans les batteries lithium-ion, les systèmes de gestion de batteries (BMS) et les systèmes de stockage d'énergie à l'échelle du réseau, les thermistances NTC sont utilisées pour la surveillance de la température des cellules, la détection des emballements thermiques et le contrôle des vitesses de charge/décharge. La plage de fonctionnement du capteur NTC10K, de -40 °C à +125 °C, couvre l'ensemble de l'enveloppe thermique des cellules lithium-ion, et le connecteur SMP assure une connexion électrique fiable et à faible résistance dans le circuit de gestion de la batterie.
