● Type de thermocouple à buse à visser
● M6, M8, ¼ BSP, 1/4NPT, etc. ● Acier inoxydable , fil de silicium
, fil de téflon, etc. câble, câble PVC, câble silicone, câble PTFE, câble tressé métallique avec fibre de mica, câble tressé métallique avec fibre de verre.

Le thermocouple à visser de la série TC-K1 / TC-J1 / TC-T1 est une solution de mesure de température compacte, robuste et très polyvalente, conçue pour une installation directe dans les orifices filetés des machines, canalisations et équipements de process. Exploitant l'effet Seebeck, un principe bien établi – selon lequel deux conducteurs métalliques différents, reliés à une extrémité, génèrent une force électromotrice (FEM) mesurable proportionnelle à la différence de température entre la jonction chaude et la jonction froide (de référence) –, ce capteur fournit des mesures de température fiables et en temps réel sur une large plage de fonctionnement.

Conçue pour les environnements industriels exigeants, la série TC-K1 / TC-J1 / TC-T1 est dotée d'un corps entièrement fileté en acier inoxydable, permettant une installation sûre et étanche sur les raccords métriques standard (M6, M8) et les raccords filetés (1/4 NPT, 1/4 BSP). Le capteur est disponible avec trois étalonnages de thermocouple reconnus internationalement : type K (chromel/alumel), type J (fer/constantan) et type T (cuivre/constantan), afin de répondre à un large éventail d'exigences de mesure de température. Le matériau, la longueur et le type de jonction du fil conducteur sont entièrement personnalisables, faisant de cette série un choix idéal pour les intégrateurs OEM et les concepteurs de systèmes à la recherche d'un composant de détection thermique prêt à l'emploi.

Maxwell présente les thermocouples à baïonnette haute performance des séries TC-K7 et TC-J7, conçus pour une mesure de température précise et fiable dans les environnements industriels les plus exigeants. Dotés d'un capuchon à baïonnette robuste, fileté et à ressort, ces capteurs assurent une pression de contact constante et une installation aisée, ce qui les rend idéaux pour les applications nécessitant des démontages et réinstallations fréquents. Disponibles en configurations de type K et de type J, avec des options entièrement personnalisables (diamètre et longueur de la sonde, matériau du fil conducteur et type de jonction), les séries TC-K7 et TC-J7 fournissent des mesures de température précises et constantes pour le contrôle des procédés critiques dans les industries du plastique, de l'emballage, de la chimie et de l'agroalimentaire.

Le TC-K8 est un capteur de température thermocouple de type K haute performance, conçu pour offrir précision et durabilité dans les environnements à haute température les plus exigeants. Sa caractéristique principale est sa gaine en céramique robuste qui lui confère une résistance exceptionnelle aux chocs thermiques, à la corrosion chimique et à l'oxydation à haute température, ce qui en fait le choix idéal pour les procédés industriels tels que la cuisson au four, la surveillance des fours et les opérations de traitement thermique.

Le capteur se compose de deux sections de sonde distinctes : une section en acier inoxydable reliée au boîtier de connexion et une section en céramique s’étendant dans la zone de mesure à haute température. Cette construction bimatière allie la robustesse mécanique et l’usinabilité de l’acier inoxydable à l’excellente stabilité thermique et à l’inertie chimique des matériaux céramiques de pointe.

Le boîtier de connexion intégré en aluminium moulé sous pression offre une protection étanche et sécurisée aux bornes du thermocouple, préservant ainsi les connexions électriques de l'humidité, de la poussière et des chocs. Le diamètre et la longueur de chaque section de sonde sont entièrement personnalisables, permettant une adaptation précise à pratiquement toutes les géométries d'installations industrielles. Faisant partie de la gamme de solutions de mesure de température PIDMaxWell, le TC-K8 est conçu pour s'intégrer parfaitement aux régulateurs de température PID, aux transmetteurs de température et aux systèmes d'acquisition de données.

Le TC-K14B est un thermocouple de type K à réponse rapide, conçu pour les applications exigeant une mesure de température rapide et précise. Contrairement aux thermocouples gainés classiques, le TC-K14B possède une jonction soudée exposée à faible masse thermique, ce qui lui permet de détecter les variations de température en une fraction de seconde. Il est ainsi le choix idéal pour la surveillance dynamique de la température dans les environnements de recherche, d'essais et de contrôle qualité industriel.

Le capteur est constitué d'une paire de fils thermocouples Chromel-Alumel (type K) de faible section, torsadés et isolés par une tresse de fibre de verre flexible. Le code couleur vert et blanc du fil conducteur est conforme à la norme internationale des thermocouples de type K, permettant une identification claire de la polarité. L'isolation en fibre de verre offre une excellente résistance thermique et une grande flexibilité, ce qui permet d'installer le capteur dans des espaces restreints et autour de géométries complexes sans risque d'endommagement de l'isolation.

Côté instrument, le TC-K14B est équipé d'un connecteur miniature standard de type K à déconnexion rapide (boîtier vert, portant l'inscription « K NiCr+ / NiAl− »), compatible avec une large gamme de thermomètres portables, d'enregistreurs de données et d'indicateurs de température acceptant la norme de connecteur miniature pour thermocouple IEC 60584 / ANSI. Sa conception plug-and-play élimine le besoin de câblage sur site, permettant un déploiement rapide et un remplacement aisé du capteur, sans outil ni connaissances spécialisées.

La longueur du câble est entièrement personnalisable, ce qui rend le TC-K14B adaptable aux installations où le point de mesure est situé à une distance importante de l'instrument. Faisant partie de la gamme de solutions de mesure de température PIDMaxWell, le TC-K14B est conçu pour s'intégrer parfaitement aux régulateurs de température PID, aux transmetteurs de température et aux instruments tiers compatibles de PIDMaxWell.

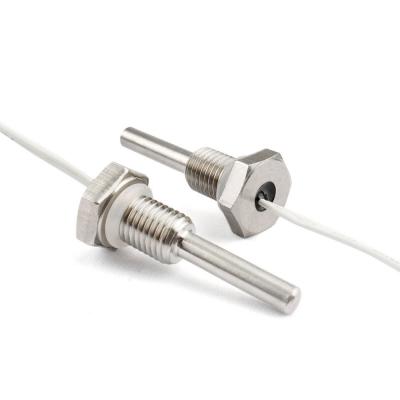

La série NTC10K est une sonde de température à thermistance à coefficient de température négatif (CTN) compacte et de haute précision, logée dans un boîtier robuste en acier inoxydable avec filetage M8. Conçue pour une installation directe sur les raccords filetés des tuyauteries, réservoirs, échangeurs de chaleur et machines, cette sonde offre une mesure de température précise et économique sur une large plage de fonctionnement, sans nécessiter de conditionnement du signal ni de compensation de soudure froide.

Au cœur du capteur se trouve une thermistance NTC de précision, présentant une résistance nominale de 10 kΩ à 25 °C et un coefficient de température de bande interdite (B25/100) de 3950 K ± 1 %. Cette thermistance est encapsulée dans une sonde en acier inoxydable de 4 mm de diamètre, scellée à l'aide d'une résine époxy haute température pour une protection optimale contre l'humidité. Le corps fileté M8 intègre un joint en silicone haute température garantissant une étanchéité parfaite lors de son installation dans un port fileté. Un câble plat en silicone de 150 mm se termine par un connecteur SMP (Micro-Fit) standard à 2 broches, permettant un raccordement rapide et sans outil au système hôte.

La série NTC10K est entièrement compatible avec la gamme de régulateurs de température Maxwell, ainsi qu'avec les régulateurs tiers, les cartes de contrôle CVC et les systèmes à microcontrôleur acceptant une entrée de thermistance NTC passive. Le faible diamètre de sa sonde, son câble court et son connecteur prêt à l'emploi en font un composant idéal pour les fabricants d'équipements d'origine et les intégrateurs de systèmes.

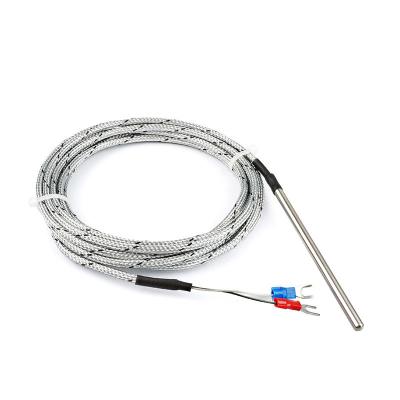

La série TC-K4/TC-J4 est une sonde de température à thermocouple haute performance et polyvalente, conçue pour une large gamme d'applications industrielles, scientifiques et de contrôle de procédés. La sonde se compose d'une gaine de protection en acier inoxydable renfermant un élément thermocouple de précision, terminé par un câble d'extension blindé tressé et des connecteurs à fourche. Quatre types d'étalonnage de thermocouple (K, J, T et E) sont disponibles pour couvrir les plages de mesure allant des températures cryogéniques jusqu'à -200 °C et jusqu'à +1260 °C, répondant ainsi à la quasi-totalité des exigences de mesure de température industrielles.

La gaine de la sonde est fabriquée en acier inoxydable 304, offrant une excellente résistance à la corrosion et une grande durabilité mécanique. Le câble d'extension est protégé par un blindage métallique tressé (feuille d'aluminium et tresse de cuivre étamé) qui supprime efficacement les interférences électromagnétiques et garantit l'intégrité du signal sur de longues distances. Le diamètre et la longueur d'insertion de la sonde sont entièrement personnalisables, et la longueur du câble peut être spécifiée selon les besoins. Une version étanche (IP67) est disponible en option pour une utilisation en milieu humide ou en immersion. Tous les produits sont conformes à la norme internationale CEI 60584.

La gamme de connecteurs rapides PIDMaxWell propose une solution complète de prises et de fiches à connexion rapide pour thermocouples de type K, J, T, E et N, ainsi que pour leurs rallonges. Disponibles en versions standard et miniature, et avec un corps en nylon (jusqu'à 220 °C) ou en céramique (jusqu'à 650 °C), ces connecteurs sont dotés d'un code couleur conforme aux normes universelles des thermocouples : jaune pour K, noir pour J, violet pour E, bleu pour T et orange pour N. L'identification de la polarité et la vérification du type sont ainsi immédiates et fiables sur le terrain.

Chaque connecteur est fourni par paire (mâle et femelle). La polarité des broches empêche toute insertion incorrecte, et les bornes à vis internes acceptent une large gamme de sections de câbles pour thermocouples et rallonges, sans soudure. Le format miniature compact est idéal pour les installations à espace restreint et l'instrumentation portable, tandis que le format standard offre une fixation plus robuste pour les installations industrielles fixes. Tous les connecteurs sont entièrement personnalisables et disponibles en grandes quantités sur commande.

Le KFY-002 Le KFY-002 est un boîtier de connexion compact et étanche pour thermocouples et sondes RTD, conçu pour une installation fiable sur le terrain dans des environnements industriels exigeants. Doté d'un boîtier moulé sous pression esthétique et d'une finition peinture brillante et durable disponible en gris et jaune, le KFY-002 allie protection robuste et simplicité d'utilisation.

La cavité interne spacieuse offre suffisamment d'espace pour un câblage aisé et sans outil, réduisant considérablement le temps d'installation. La hauteur interne standardisée de H = 33 ± 0,1 mm assure une compatibilité totale avec les borniers et les convertisseurs de signaux provenant du monde entier, permettant une intégration transparente dans les systèmes d'instrumentation mondiaux.

Le KFY-002 est conçu pour accueillir la quasi-totalité des configurations de capteurs courantes : thermocouples standard, résistances thermiques PT100/PT1000, thermocouples blindés (à isolation minérale) et RTD, ainsi que les capteurs équipés de transmetteurs de température intégrés. Une chaînette de sécurité en acier inoxydable empêche toute perte accidentelle du couvercle lors de la maintenance.
