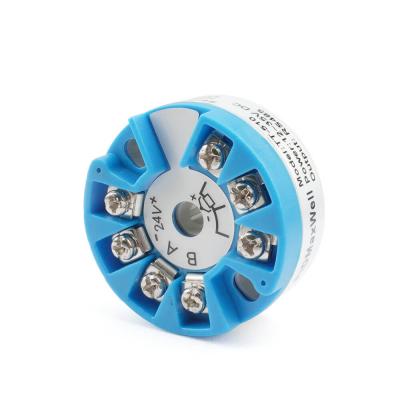

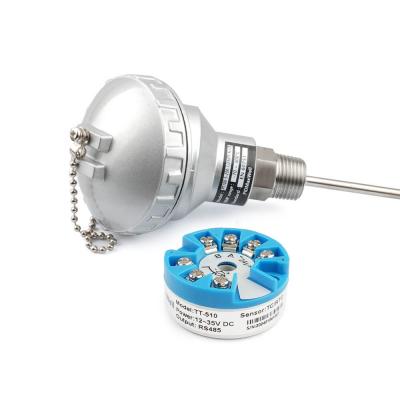

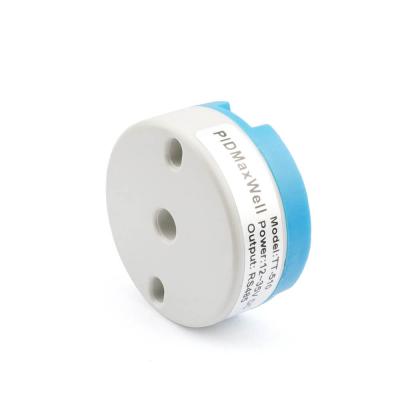

montage en tête transmetteur de température rs485 modbus RTU

- Transmetteur de température Modbus RS-485 monté en tête
- Entrées TC/RTD
- Source 12-35V DC
- Communication Modbus RTD RS-485
- Isolation électrique entre entrée/sortie et source
- Boîtier PA66

article n°.:
TT-510
Paiement:
T.T, Credit Card, Paypal etc, to be negotiat
origine du produit:
China
Couleur:
Blue and white
stock de marchandises:
1000
commande minimum:
1
délai de mise en œuvre:
3-15 days depends on the order

enquête maintenant

Transmetteur de température Modbus RS-485 à montage en tête

Caractéristiques principales

-Fonctionne avec plusieurs entrées TC/RTD
-TC(K,E,S,B,J,T,R,N) RTD(PT100, Cu100, Cu50)
-Sortie : Modbus RS-485 RTU
-Alimentation : 12-35Vdc
-Précision : RTD 0,1 %, TC 0,2 %
-Température de fonctionnement : -30~80 ℃
-Température de stockage : -40~120 ℃
-Dérive de température : ≤ 50ppm/ ℃ FS
-Charge : moins de 500 Ω
-Matériau du boîtier : PA66
- Vis de montage : M4*2
-Gamme et entrée configurables via logiciel PC
-Isolation électrique entre entrée, sortie et source.
-Anti-surtension, Anti-foudre, fonction de connexion anti-retour
-L'émetteur est capable de capter la température du capteur de température et de transmettre directement la valeur de température à l'appareil maître comme l'API ou l'IHM, par exemple, si vous connectez un capteur de type K à l'émetteur et que le capteur est pointé vers un objet avec Température de 100 degrés, l'IHM ou l'automate est capable de recevoir la lecture de la température directement de l'émetteur, contrairement à l'émetteur de température 4-20mA, la température du capteur devra être convertie en signal 4-20mA puis transmise à l'IHM et à l'automate, à partir de l'IHM et de l'automate, le signal analogique 4-20mA devra être converti en lecture de température afin que l'opérateur puisse vérifier la température, pour le transmetteur TT-510, la valeur de la température est reflétée directement sur l'IHM ou l'automate sans l'A/D , conversion N/A impliquée. au lieu de cela, il est transmis via Modbus RS-485

Informations de commande

Transmetteur de température monté sur tête de communication TT-510 RS-485 Modbus RTU

Cliquez sur le lien ci-dessous pour télécharger le logiciel et le catalogue

Catalogue-(TT-510)
Logiciel PC de configuration sur TT-510
Détails du registre Modbus RS-485

Le TT-510 est un transmetteur de température monté sur tête de rondelle hocky avec communication RS-485 modbus RTU. ci-dessous est un didacticiel vidéo sur la démonstration de communication, nous utilisons Modscan32 pour simuler l'appareil maître à la communication avec le TT-510, ci-dessous est la configuration sur le Modscan 32

Début de l'adresse à 0001 (HEX)
Longueur de l'adresse : 5
Adresse TT-510. : 1 (vous pouvez changer l'adresse de l'unité à une autre adresse avec notre logiciel)
Type de point Modbus : Registre de maintien

Table de registre de communication Modbus comme ci-dessous. comme vous pouvez le voir dans le tableau, 0001 est pour la valeur de processus

Numérotage	notation des paramètres	le nom du paramètre	adresse de registre (hexadécimal)	Format de données (hexadécimal)	Les attributs	Plage de valeurs (décimal)	Remarque
0	PV	Valeur de processus	0000	double octet signé	Lire	-32768~32767	Unité 0.1℃
1	Prty	Méthode de vérification	0001	double octet non signé	Lire écrire	0 - pas de somme de contrôle 1 - parité impaire 2 - parité paire	Note 1]: pas de point décimal
2	UAd	Adresse du compteur	0002		Lire écrire	1 ~ 255
3	Ucr	Débit en bauds de communication de l'instrument	0003		Lire écrire	0 ～ 6
4	Clé	Mot de passe d'étalonnage	0004	double octet non signé	Lire écrire	0xA5A5 est valide	Remarque[10] : Le mot de passe ne peut être calibré qu'après avoir passé

ci-dessous est une démo sur la communication, vous pouvez voir que le nombre de sondages générés par le Modscan 32 et le nombre de sondages reçus de l'émetteur, la première adresse 0001 est pour la valeur de processus, nous connectons un capteur de type K à l'émetteur, à Au début de la vidéo, la température se lit à 33,7 degrés Celsius, un instant plus tard, nous plongeons le capteur de température dans un couple d'eau chaude. la valeur de processus augmente ensuite. vous pouvez le voir sur la vidéo.

-Vous trouverez ci-dessous un didacticiel vidéo sur l'utilisation de notre logiciel de configuration PC pour le transmetteur de température modbus RS-485 monté sur la tête TT-510, vous pouvez modifier l'adresse, le débit en bauds de communication et la configuration de la parité à partir du logiciel, la valeur par défaut du paramètre comme ci-dessous

Adresse : 1
Débit en bauds : 9600
Parité : N

Vous pouvez changer l'adresse de l'émetteur de 1 à 2, ou n'importe quel nombre de 1 à 254, et changer le débit en bauds à 19200, et changer la parité de N ot ODD ou EVEN.
