Transmetteur de température monté en tête avec protocole HART®

HART® est un protocole connu dans le monde entier qui s'est avéré fiable et robuste, TT-217 équipé de HART 7, met l'isolation électrique entre l'entrée et la sortie et la source, la configuration peut être effectuée via notre logiciel Windows, un modem HART vers USB sera nécessaire si vous souhaitez configurer le transmetteur de température via PC, une autre option consiste à configurer l'unité en utilisant divers communicateurs de champ hart.

  • marque:

    MAXWELL
  • article n°.:

    TT-217

Transmetteur de température monté en tête HART®

-principales caractéristiques

- Transmetteurs de température à protocole HART avec HART 7
- Entrée RTD pt100,cu50,cu100, pt1000 (doit être fait sur mesure)
- Entrée T/C k,e,s,b,j,t,r,n,wre5,wre3
- Sortie 4-20ma plus protocole HART
- Alimentation 12~35VDC
- Isolation électrique galvanique 2000vac
- Précision 0.1 % pour RTD, Précision 0.2 % pour TC
- entrée et plage configurables via un communicateur HART ou un logiciel PC gratuit
- compatible avec le communicateur rosemount 275,375
- protection contre les surtensions , protection contre les inversions de connexion
- dérive de température≤25ppm/ f.s
- température ambiante. : -3080
- température de stockage. : -40 120
- matériau du boîtier. : PA66
- vis de montage. : M4*2
- label privé disponible sur demande
- peut être monté sur une boîte de jonction DIN B.
- Conforme CE

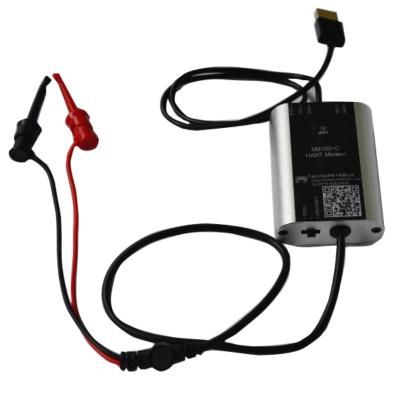

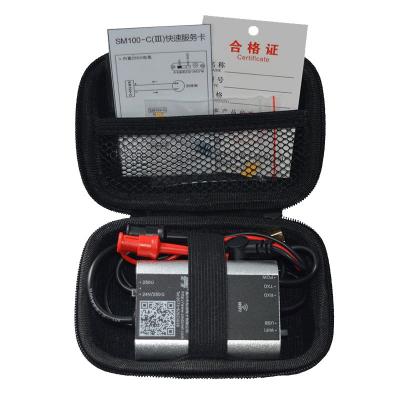

-modem hart sm100-c(iii)

pour connecter le transmetteur de température HART à l'ordinateur, un MODEM HART est nécessaire. notre modem HART SM100-C(III) est très flexible avec une résistance intégrée de 250 ohms et une source 24VDC, il n'est pas nécessaire d'inclure un source 24VDC séparée lors de la mise en service du transmetteur, ce qui rend le câblage très facile pendant le processus de configuration.


-taille et dimension



-schéma de câblage



1) la source d'alimentation va à la borne 1 et à la borne 2
2) cet élément fonctionne avec 2 fils, 3 fils et 4 fils RTD capteurs, pour 2 fils RTD, les deux fils vont aux bornes 4 et 5, et sauter un fil entre 3 et 4, sauter un autre fil entre 5 et 6 , pour les capteurs RTD à 3 fils , trois fils connectés à la borne 3 , 4 et 5 , et en plus , doit sauter un fil entre 5 et 6 . pour 4 fils RTD, 4 fils connectés à la borne 3, 4, 5, 6. la partie la plus susceptible d'être négligée est pour le 3 fils rtds, un fil doit être sauter en externe entre les bornes 5 et 6 pour un rtds à 3 fils.

cliquez sur le lien ci-dessous pour télécharger le logiciel et le catalogue

-l'entrée et la plage de ce modèle sont configurables. vous pouvez soit le configurer en utilisant divers communicateurs HART, une autre option est de le configurer via le logiciel maxwell PC, il s'agit d'un didacticiel vidéo sur la façon d'utiliser le logiciel pour configuration, Un modem HART est nécessaire si vous souhaitez configurer le transmetteur à partir d'un ordinateur
