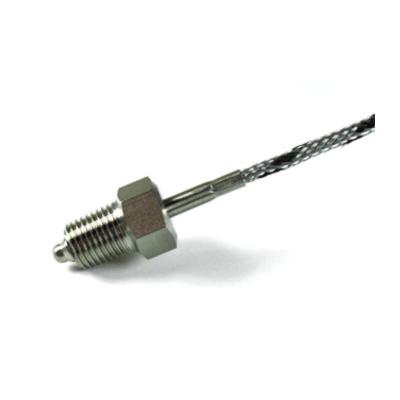

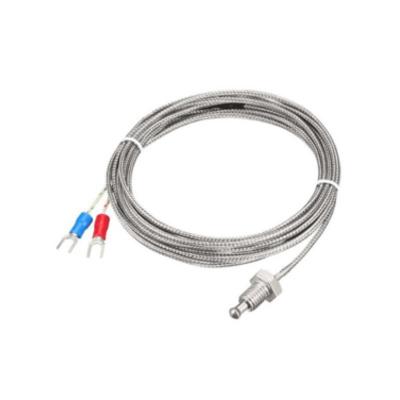

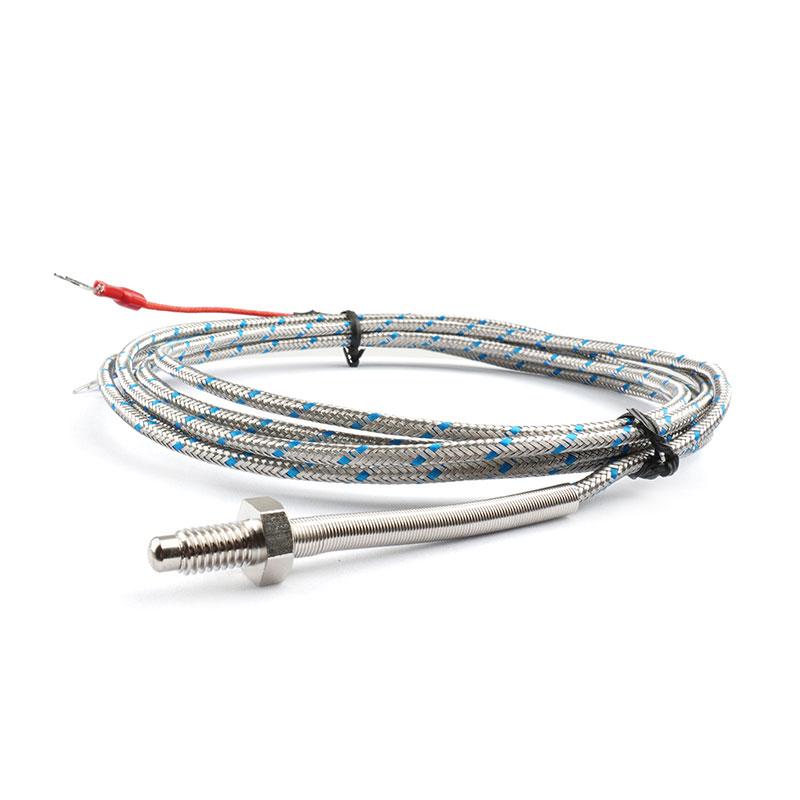

Thermocouple à visser K,J,T,E

La série TC-K1 / TC-J1 / TC-T1 utilise un code de commande structuré permettant aux clients de spécifier tous les paramètres de configuration clés dans une seule chaîne alphanumérique. Le format du code de commande est le suivant :

Décomposition du code

Cliquez sur le lien ci-dessous pour télécharger le catalogue et le manuel d'utilisation. TC-K1/J1/T1

TC-K1 /J1/T1 Catalogue

Applications potentielles

Grâce à leur format compact à visser et à leurs nombreuses options de personnalisation, les capteurs des séries TC-K1 / TC-J1 / TC-T1 conviennent à une très large gamme d'applications industrielles, commerciales et OEM. Le tableau ci-dessous présente les principaux segments de marché et les configurations de capteurs recommandées.

Détails de l'application

Transformation des matières plastiques et du caoutchouc

Dans les machines de moulage par injection, d'extrusion et de soufflage, un contrôle précis de la température de fusion est essentiel à la qualité du produit et à l'optimisation du temps de cycle. Les capteurs des séries TC-K1 et TC-J1 sont généralement vissés directement dans le fourreau, la buse ou le collecteur à canaux chauds des machines de moulage par injection. Leur corps compact à visser assure une étanchéité parfaite contre les polymères fondus à haute pression. Les capteurs de type K sont privilégiés pour les polymères techniques haute température (par exemple, PEEK, PPS), tandis que les capteurs de type J conviennent parfaitement aux résines courantes (par exemple, PP, PE, ABS).

Transformation des aliments et des boissons

Le capteur TC-T1 (type T) est particulièrement adapté aux applications agroalimentaires grâce à son excellente précision dans la plage de températures basses à moyennes (de -200 °C à +350 °C) et à sa compatibilité avec les fils conducteurs en silicone alimentaire. Il trouve des applications dans les cuves de pasteurisation, les marmites de cuisson, les cuves de fermentation, la surveillance des chambres froides et la régulation des systèmes de réfrigération. Son filetage M6 ou M8 permet une installation directe sur les raccords sanitaires ou les tuyauteries de process.

CVC et automatisation des bâtiments

Dans les systèmes de chauffage, ventilation et climatisation, les capteurs TC-K1 / TC-J1 / TC-T1 peuvent être installés dans les parois des conduits, les échangeurs de chaleur, les sorties de gaz de combustion des chaudières et les canalisations d'eau glacée afin de fournir un retour d'information continu sur la température aux systèmes de gestion technique du bâtiment (GTB). Les options de filetage 1/4 NPT et 1/4 BSP garantissent la compatibilité avec les raccords de tuyauterie CVC standard utilisés respectivement sur les marchés nord-américain et européen.

Équipements de chauffage industriels

Les fours, étuves et chambres de traitement thermique nécessitent une mesure précise de la température pour garantir la reproductibilité des procédés et la qualité des produits. La sonde TC-K1 (type K), avec sa limite supérieure de fonctionnement de +1 372 °C, est la solution de référence pour les équipements de chauffage industriels haute température. L’option de câble conducteur tressé en acier inoxydable (SS) offre une protection supplémentaire contre les températures ambiantes élevées généralement rencontrées à proximité des fours industriels.

Essais automobiles et moteurs

Dans les bancs d'essai moteur, les dynamomètres et les systèmes de gestion thermique des véhicules, des thermocouples à visser permettent de contrôler la température du liquide de refroidissement, des gaz d'échappement, de l'huile et de l'air d'admission. Les filetages M6 et M8 sont compatibles avec les supports de capteurs automobiles standard, et la configuration à jonction mise à la terre assure la réponse thermique rapide requise pour les essais dynamiques moteur.

Traitement chimique et pétrochimique

Dans les réacteurs chimiques, les colonnes de distillation, les échangeurs de chaleur et les réseaux de canalisations, la série TC-K1 / TC-J1 assure une mesure de température fiable même dans des environnements de process agressifs. Le corps en acier inoxydable 316 offre une résistance accrue aux milieux chlorés et aux fluides de process acides. Le câble en PTFE (TF) est recommandé pour les installations où il peut être exposé à des projections ou des vapeurs de produits chimiques.

Fabrication de semi-conducteurs et de produits électroniques

Dans les fours de soudage par refusion, les machines de soudage à la vague et les équipements de fabrication de semi-conducteurs, un profilage précis de la température est essentiel pour le contrôle des procédés et le rendement de production. La large plage de température et la rapidité de réponse du capteur TC-K1 (type K) en font le choix idéal pour ces applications. La configuration à jonction non mise à la terre est généralement spécifiée afin d'éviter les boucles de masse susceptibles de perturber les équipements de mesure électroniques sensibles.

Machines d'emballage

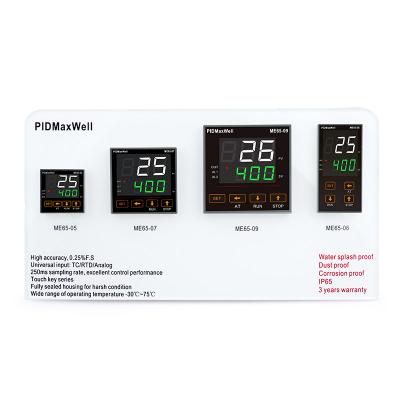

Les machines de thermoscellage, de conditionnement sous film rétractable et de formage-remplissage-scellage nécessitent une régulation précise de la température des barres de scellage et des éléments chauffants. Les capteurs TC-K1 / TC-J1 s'installent directement dans la mâchoire de scellage ou le plateau chauffant, assurant une rétroaction de température en boucle fermée vers le régulateur PID de la machine. La gamme de régulateurs de température PID Maxwell est entièrement compatible avec les capteurs TC-K1 / TC-J1 / TC-T1, offrant ainsi une solution de régulation thermique complète et intégrée.

Équipements médicaux et de laboratoire

Dans les autoclaves, les incubateurs, les étuves de laboratoire et les équipements de stérilisation, la sonde TC-T1 (type T) se distingue par sa haute précision et son excellente répétabilité dans la plage de 0 °C à +200 °C. L'option de fil conducteur en silicone (SILI) est recommandée pour les applications médicales en raison de sa biocompatibilité et de sa facilité de nettoyage.

Impression 3D et fabrication additive

Dans les imprimantes 3D FDM (Fused Deposition Modelling), des thermocouples à visser permettent de contrôler la température du plateau chauffant et de la tête d'impression. Le filetage M6 est le plus courant pour les imprimantes FDM de bureau et industrielles, et la compatibilité du capteur TC-K1 avec les entrées thermocouples standard de la plupart des cartes de contrôle d'imprimantes 3D en fait une solution de rechange populaire.
