L'élément chauffant central d'un four industriel est généralement un élément chauffant électrique. Une fois la chaleur générée, un ventilateur de circulation répartit l'air chaud dans tout le four.

Le fonctionnement stable à long terme d'un four dépend non seulement de sa structure d'isolation, de la conception du flux d'air, des performances du ventilateur et des instruments de contrôle de température, mais aussi étroitement de la méthode de réglage de la puissance de chauffage.

La valeur fondamentale du régulateur de puissance PIDMaxWell dans le processus de chauffage d'un four réside dans sa capacité à ajuster de manière flexible la puissance de sortie de l'élément chauffant en fonction des exigences de contrôle de température en temps réel, ce qui permet d'obtenir une courbe de chauffage et un processus de maintien de la température plus fluides et mieux contrôlables.

I. Pourquoi la puissance de chauffage d'un four ne peut-elle pas rester constante ?

En fonctionnement réel, la demande de chaleur d'un four varie fortement selon les différents moments :

Lors du démarrage initial à froid, le corps du four, les conduits d'air et les pièces à traiter sont tous à température ambiante, ce qui nécessite une alimentation électrique plus élevée pour augmenter rapidement la température ;

Lorsque la température mesurée approche de la valeur cible, continuer à chauffer à pleine charge peut facilement provoquer une hausse excessive de la température en raison de l'inertie thermique ;

Une fois que le four entre dans la phase de température constante, il suffit de compenser les pertes de chaleur dues à la dissipation thermique de l'enveloppe extérieure, à l'ouverture et à la fermeture de la porte et à la circulation de l'air, et une sortie continue à pleine puissance n'est pas nécessaire.

Par conséquent, le contrôle du chauffage d'un four ne peut pas simplement reposer sur une logique « marche/arrêt », mais doit être ajusté avec précision selon « l'ampleur de la puissance de sortie ».

II. Comment le régulateur de puissance PIDMaxWell réalise-t-il une intervention précise dans le processus de chauffage ?

Les fours contiennent généralement des thermocouples ou des détecteurs de température à résistance (RTD) comme éléments de détection de température. Le contrôleur de température compare la température mesurée avec la valeur de consigne, puis émet une commande de réglage.

Après réception de cette commande, le régulateur de puissance PIDMaxWell ajuste dynamiquement la tension ou le courant d'alimentation de l'élément chauffant, permettant ainsi une variation continue de la puissance.

Sa logique de fonctionnement peut être résumée comme suit :

Phase de basse température : augmenter la sortie pour accélérer le chauffage ;

Approche de la température cible : réduire progressivement la sortie afin d'atténuer l'inertie thermique ;

Phase de maintien à température constante : compenser de manière adaptative avec une faible quantité de puissance en fonction des pertes de chaleur en temps réel.

Cette méthode de contrôle évite efficacement que l'élément chauffant commute de manière répétée et brutale entre « entièrement activé » et « entièrement désactivé ».

III. Aide à supprimer le dépassement de température

De nombreux utilisateurs de fours ont rencontré des problèmes similaires : la température de consigne est de 150 ℃, mais après l'arrêt du chauffage, la température du four continue d'augmenter avant de redescendre.

Cela est dû à l'accumulation d'une grande quantité de chaleur résiduelle dans les éléments chauffants, les conduits d'air et les parois du four. Même après la coupure de l'alimentation, cette chaleur résiduelle continue d'être libérée dans le four.

Si un contacteur est utilisé pour un chauffage marche/arrêt à pleine puissance, avec une coupure de l'alimentation uniquement lorsque la température approche de la valeur de consigne, le dépassement est presque inévitable.

Cependant, lorsque le régulateur de puissance PIDMaxWell est utilisé conjointement avec un contrôleur de température disposant de capacités de calcul PID, il peut réduire la puissance de manière préventive lorsque la température approche de la valeur cible, diminuant efficacement le dépassement causé par la chaleur résiduelle.

IV. Amélioration de la cohérence de production entre les lots

Dans des processus tels que le séchage, le durcissement, le préchauffage et le traitement thermique, il existe souvent des fenêtres strictes concernant les vitesses de chauffage, les températures de maintien et les durées de maintien.

Si chaque lot de produits connaît des trajectoires de changement de température différentes, cela peut facilement entraîner de nombreux problèmes de qualité :

* Différences de couleur de surface des produits ;

* Niveaux de séchage incohérents ;

* Degrés de durcissement et de réticulation instables ;

* Fluctuations des dimensions ou des propriétés physiques ;

* Résultats différents obtenus avec les mêmes paramètres de procédé.

Bien que le régulateur de puissance PIDMaxWell ne puisse pas éliminer à lui seul tous les risques liés aux différences de température, il rend le réglage de la puissance de chauffage plus linéaire et contrôlable.

Associé à une organisation raisonnable du flux d'air, un volume d'air approprié, des points de mesure de température précis et un réglage complet des paramètres PID, il permet d'améliorer considérablement l'uniformité entre les produits de différents lots.

V. Réduction de l'usure fréquente des contacteurs

Pendant la phase de maintien de la chaleur, dans les solutions traditionnelles, les contacteurs s'enclenchent et se déclenchent de manière répétée en raison des fluctuations de température.

Un fonctionnement prolongé à haute fréquence entraîne plusieurs inconvénients : usure accrue des contacts ; augmentation excessive de la température du corps du contacteur ; bruit d'enclenchement continu ; desserrage ou même brûlure des bornes ; augmentation de la fréquence et du coût de maintenance.

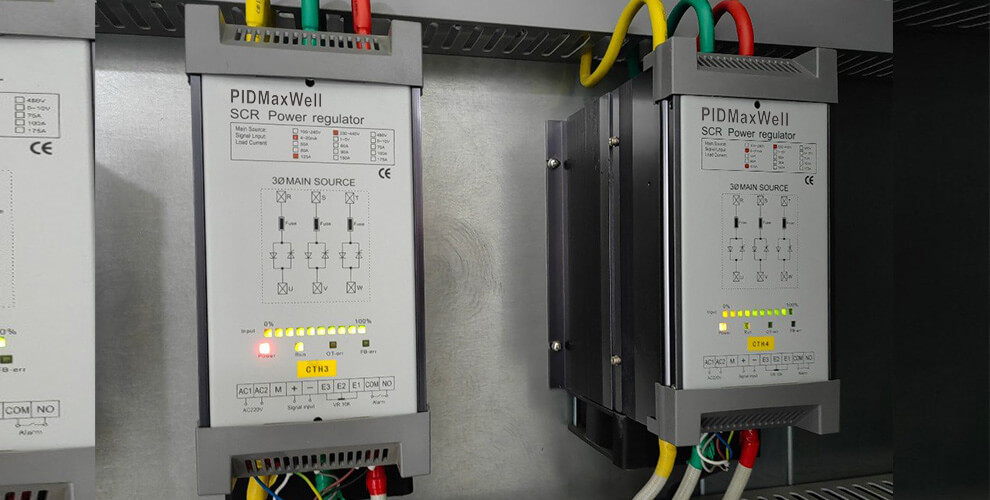

Le régulateur de puissance PIDMaxWell utilise des composants de puissance à semi-conducteurs pour une régulation de puissance sans contact. Le circuit principal de chauffage ne dépend plus des commutations fréquentes marche/arrêt de contacteurs mécaniques, ce qui le rend particulièrement adapté aux fours nécessitant un fonctionnement prolongé à température constante.

VI. Quels détails faut-il prendre en compte lors de la sélection d'un régulateur de puissance pour un four ?

Avant de sélectionner un régulateur de puissance PIDMaxWell pour un four, les paramètres et conditions suivants doivent être confirmés un par un :

Niveau de tension d'alimentation électrique ;

Entrée monophasée ou triphasée ;

Puissance de chauffage totale et puissance nominale de chaque élément chauffant ;

Configuration de câblage étoile/triangle des éléments chauffants ;

Type de signal de commande de sortie du régulateur de température (par exemple, 4-20 mA, 0-10 V) ;

Nécessité ou non d'une régulation indépendante de la température pour chaque zone ;

Conditions internes de dissipation thermique et marge dimensionnelle d'installation de l'armoire de commande.

Si le four est divisé en zone supérieure, zone inférieure ou plusieurs zones de température indépendantes, il est recommandé de configurer un élément de détection de température séparé et un circuit indépendant de réglage de puissance pour chaque zone de température. Il n'est pas conseillé de piloter tous les tubes chauffants avec un seul point de détection de température.

La fonction principale du régulateur de puissance PIDMaxWell dans les fours industriels est d'ajuster en continu et avec précision la puissance de sortie des éléments chauffants, afin de garantir que la puissance de chauffage pendant la phase de chauffage initiale, la phase de transition et la phase de température constante corresponde plus étroitement à la demande thermique réelle.

Il contribue à limiter les dépassements de température, à réduire la fréquence de fonctionnement des contacteurs et à améliorer la qualité globale de la réponse du processus de chauffage.

Si votre four existant présente de grandes fluctuations de température, une dérive constante de la température, des commutations fréquentes des contacteurs ou des performances incohérentes entre différents lots, il est recommandé d'examiner d'abord les courbes historiques de température et les enregistrements de sortie de l'équipement avant d'évaluer s'il convient d'installer ou de remplacer le régulateur de puissance. Il s'agit souvent d'une étape directe et efficace pour améliorer les performances de régulation de la température.
