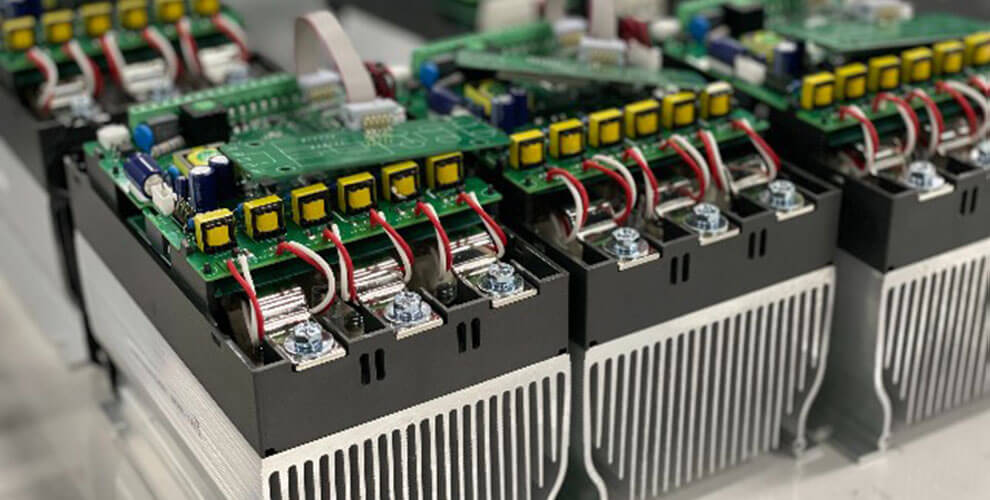

Pendant le fonctionnement d'un équipement de chauffage électrique industriel, un scénario déroutant se produit souvent : le régulateur de puissance indique une sortie et une pince ampèremétrique détecte du courant — ce qui signifie que l'équipement n'est pas complètement froid — pourtant la vitesse de chauffe est sensiblement plus lente. Un processus qui prenait autrefois une demi-heure pour atteindre la température réglée peut maintenant prendre une heure ou plus. Dans de tels cas, le régulateur de puissance n'est pas nécessairement la cause profonde. Le régulateur de puissance n'est qu'un composant du système de régulation de la sortie ; d'autres facteurs, tels que l'état de la charge, les connexions électriques, l'isolation thermique et la charge de production, influencent également de manière significative les performances de chauffage. Assimiler la simple présence de courant à une « puissance de sortie normale » peut facilement éorienter les efforts de dépannage dans la mauvaise direction.

I. Une sortie du régulateur de puissance ne signifie pas que la puissance de chauffage n'a pas diminué.

Une lecture actuelle provenant d'une pince ampèremétrique confirme seulement que du courant circule dans le circuit ; elle ne prouve pas, à elle seule, que la puissance de chauffage est normale. Des variations de la tension de sortie du régulateur de puissance, de la résistance de charge ou de la configuration du câblage peuvent toutes modifier la puissance réelle. Par exemple, si une phase spécifique consommait auparavant 80 A lors d'un fonctionnement normal, mais n'en consomme plus que 50 A — même si le régulateur de puissance continue de fournir une sortie — l'équipement chauffera toujours, mais sa capacité de chauffage aura clairement diminué. Par conséquent, lors de l'observation d'une sortie du régulateur de puissance, il est préférable de comparer les lectures de courant et de tension aux données d'un état connu et fonctionnant correctement. Sans référence fiable, les valeurs de courant seules ont une portée diagnostique limitée.

II. Une perte partielle de charge en aval du régulateur de puissance est une cause fréquente de chauffage lent.

Les équipements de chauffage à grande échelle secomposent généralement de plusieurs éléments chauffants, tels que des tubes, des serpentins ou des plaques chauffantes. Si un ou plusieurs de ces éléments tombent en panne, la charge restante continue de fonctionner, de sorte que l'équipement ne s'arrête pas complètement de chauffer. Le régulateur de puissance continue de fournir une sortie et le courant reste présent, mais la puissance de sortie totale a diminué. Par exemple, si un système d'une capacité nominale totale de 60 kW perd certains de ses éléments chauffants, ne laissant que 40 kW de charge active, la vitesse de chauffage ralentira naturellement. Dans de tels cas, vous devez mesurer le courant et la résistance de chaque circuit de chauffage individuel pour identifier quelle partie de la charge est en panne, plutôt que de vous concentrer uniquement sur le régulateur de puissance. III. Évaluez les performances du régulateur de puissance en vérifiant chaque phase individuellement dans un système triphasé

Dans un système de chauffage triphasé, ne mesurer que le courant total peut être trompeur, car une baisse de charge sur une phase peut être masquée par les autres phases. Il est préférable de mesurer le courant de chaque phase séparément et d'observer si la sortie du régulateur de puissance est équilibrée. Par exemple, si les trois phases consommaient auparavant environ 70 A, mais qu'une phase n'en affiche plus que 30 A, cela suggère un problème potentiel, tel qu'un élément chauffant endommagé, une connexion desserrée, des contacts de contacteur défectueux ou un câblage incorrect. La comparaison des phases individuelles est généralement un moyen plus rapide d'identifier les problèmes que de se fier uniquement au courant total. À noter qu'une sortie équilibrée du régulateur de puissance ne signifie pas nécessairement que la charge sur chaque phase est normale.

IV. Des éléments chauffants vieillissants peuvent amener le régulateur de puissance à être « faussement accusé »

Au fil du temps, les éléments chauffants peuvent non seulement griller complètement, mais aussi subir des variations de résistance, de l'oxydation ou une surchauffe localisée. Lorsque la résistance de la charge varie, le courant réel et la puissance de sortie changent également, même si la tension reste constante. Par conséquent, l'équipement ne cesse pas soudainement de chauffer ; la vitesse de chauffe ralentit plutôt progressivement au fil du temps. Ce changement subtil est facilement négligé et peut être attribué à tort à une baisse de performance du régulateur de puissance. En réalité, le régulateur de puissance peut fonctionner parfaitement, tandis que le problème réel provient de la charge.

V. Une mauvaise isolation thermique peut provoquer un chauffage lent, même lorsque le système électrique fonctionne correctement

Dans certains cas, les composants électriques sont en parfait état de fonctionnement, mais le problème provient de l'équipement lui-même. Des problèmes tels qu'une isolation dégradée, des joints de porte endommagés, une isolation de tuyauterie manquante ou une ventilation excessive peuvent entraîner une perte de chaleur rapide. Même si le régulateur de puissance et les éléments chauffants continuent de fonctionner à leurs niveaux de puissance prévus, moins de chaleur est conservée à l'intérieur de l'équipement. Cela se traduit par une vitesse de chauffe progressivement plus lente, des difficultés à maintenir une température constante et une consommation d'énergie accrue. Dans de tels scénarios, l'inspection de la température de surface de l'équipement, de l'étanchéité des joints et de l'isolation est souvent plus productive que le contrôle répété du régulateur de puissance.

VI. Les variations de la charge de production affectent également le temps de chauffe

L'équipement chauffe plus rapidement lorsqu'il est vide ou faiblement chargé ; à mesure que le volume de production augmente et que l'on ajoute davantage de matière, le temps de chauffe s'allonge naturellement. C'est particulièrement vrai pour les composants métalliques, les liquides ou d'autres matériaux à forte capacité thermique, qui nécessitent une quantité importante d'énergie thermique pour monter en température. Lors de la comparaison des vitesses de chauffe, veillez à ce que la quantité de charge, la température initiale du matériau, la température ambiante et les conditions de processus restent constantes. Dans le cas contraire, même avec une puissance de sortie identique du régulateur de puissance à thyristors, les performances de chauffe peuvent différer sensiblement.

VII. Établissez une référence opérationnelle pour votre régulateur de puissance ; ne vous fiez pas uniquement à votre intuition.

Les impressions subjectives — telles que « il semblait chauffer plus vite par le passé » — peuvent souvent être inexactes. Dans la mesure du possible, enregistrez le temps nécessaire pour chauffer le système de la température ambiante à une consigne spécifique (en partant d'un état « froid »), tout en relevant le courant triphasé, la tension et la température ambiante. Cela fournit un point de référence pour la comparaison si les performances de l'équipement devaient changer ultérieurement. De nombreuses pannes d'équipements industriels se développent progressivement ; disposer de données opérationnelles de référence facilite grandement l'identification de la cause profonde lorsqu'une anomalie se produit.

En résumé, si un régulateur de puissance fournit de la puissance mais que le processus de chauffe est lent, ne présumez pas immédiatement que le régulateur lui-même est en cause. Il vaut la peine d'examiner d'autres facteurs : la charge est-elle intacte ? Les courants triphasés sont-ils équilibrés ? Les éléments chauffants ont-ils vieilli ? L'isolation thermique s'est-elle dégradée ? La charge de production a-t-elle changé ? Déterminer précisément où la chaleur est perdue — avant de décider d'une stratégie de réparation — est bien plus efficace que de remplacer aveuglément le régulateur de puissance.

I. Les alarmes de panneau et les alarmes de relais ne sont pas la même chose.

Les alarmes de panneau sont principalement destinées au personnel sur site. Elles indiquent que le régulateur de puissance a détecté une anomalie, telle qu'une perte de phase, une condition de surchauffe, une surintensité, une mauvaise dissipation thermique ou une erreur de synchronisation.

Les relais d'alarme, en revanche, servent d'interfaces de signal pour les systèmes externes. Ils sont généralement connectés à des automates programmables (PLC), des voyants lumineux, des avertisseurs sonores, des circuits de verrouillage ou des systèmes de contrôle de supervision. En d'autres termes, une alarme de panneau est une notification locale, tandis qu'une alarme de relais est une sortie externe.

Bien que les deux puissent être liés, ils ne sont pas nécessairement synchronisés en permanence. Partir du principe que « si le voyant d'alarme du panneau s'allume, le relais doit également se déclencher » peut entraîner des complications inutiles lors du dépannage.

II. Pour certains régulateurs de puissance, le comportement du relais d'alarme est influencé par l'état opérationnel de l'appareil.

Pour éviter les alarmes externes « intempestives » en mode veille, certains régulateurs de puissance intègrent des conditions supplémentaires — telles que l'état de fonctionnement actuel, le signal d'autorisation, la disponibilité du circuit principal ou l'achèvement d'une séquence de démarrage progressif — avant de déclencher le relais d'alarme.

Un exemple concret courant : la carte de commande est sous tension, mais le circuit de puissance principal n'a pas encore été alimenté. Si un régulateur de puissance ne détecte pas une alimentation triphasée complète, son panneau de commande peut indiquer une « perte de phase ». Dans un environnement industriel, cependant, cela peut simplement signifier que l'unité n'a pas encore été mise sous tension — cela ne signale pas nécessairement un dysfonctionnement en cours de fonctionnement. Si le relais d'alarme se déclenche immédiatement, l'API pourrait réinterpréter cela comme un défaut d'équipement, entraînant des journaux d'arrêt inutiles ou l'activation de verrouillages de sécurité.

Pour remédier à cela, certains équipements sont conçus comme suit : le panneau de commande peut afficher une erreur en mode veille, mais le relais d'alarme reste inactif. Le relais ne se déclenche que si le défaut persiste une fois que le régulateur de puissance passe dans son état de fonctionnement actif.

Bien que ce comportement ne soit pas nécessairement un inconvénient pour l'utilisateur final, il doit être compris à l'avance, car il impacte directement la logique de verrouillage de l'API, les stratégies d'arrêt, les procédures de réinitialisation et la détermination des responsabilités en cas de défaut.

III. Au-delà de la question « Y a-t-il une sortie d'alarme ? »

Du point de vue de l'utilisateur final, il est essentiel de clarifier les points suivants :

Quelles alarmes apparaissent uniquement sur le panneau de commande, et lesquelles déclenchent le relais d'alarme ?

Le relais d'alarme est-il affecté par l'état de fonctionnement de l'unité, le signal d'activation ou l'état du circuit de puissance principal ?

Une erreur détectée en mode veille sera-t-elle signalée à l'API ?

Si la même erreur survient en cours de fonctionnement, le relais est-il garanti de se déclencher ?

Les alarmes sont-elles « à verrouillage » (nécessitant une réinitialisation manuelle) ou « à réinitialisation automatique » ?

Y a-t-il des temporisations intégrées, un filtrage de signal ou des mécanismes de confirmation ?

Les contacts de relais sont-ils de type normalement ouvert (NO), normalement fermé (NF) ou inverseur (SPDT) ?

Quelle est la capacité de coupure des contacts — peut-elle piloter directement une charge externe ?

Si ces détails ne sont pas documentés dans les spécifications techniques, cela peut facilement mener à des litiges lors de la mise en service — comme un désaccord sur le fait qu'une alarme a été réellement déclenchée ou non. Il est préférable que l'utilisateur final exige du fournisseur qu'il fournisse une liste complète des alarmes, leurs conditions de déclenchement, la définition des bornes et une table de vérité logique lors de la phase de réception. Plus la documentation est claire, plus le risque d'arrêts imprévus ultérieurs est faible.

IV. Toujours vérifier les bornes NO, NF et commune

Un autre problème courant rencontré sur le terrain est le manque de clarté concernant les définitions des contacts de relais.

Les sorties d'alarme se composent généralement d'une borne commune (COM), d'un contact normalement ouvert (NO) et d'un contact normalement fermé (NF). Dans des conditions normales, la continuité électrique entre la borne commune et les contacts NO/NF est fixe ; lorsqu'une alarme survient, ces états basculent. Cependant, comme les définitions, le marquage et les réglages d'usine peuvent varier d'un régulateur de puissance à l'autre, il ne faut jamais se fier uniquement à des hypothèses ou à l'expérience passée. Une approche plus fiable consiste à utiliser un multimètre — dans des conditions sûres — pour vérifier la continuité des bornes. Déterminez leur état en fonctionnement normal par rapport à leur état lorsqu'une alarme est déclenchée, puis comparez ces résultats à la logique d'entrée définie dans le programme de l'API.

Par exemple, si l'API est câblé pour un contact normalement fermé (NF) mais que le programme l'interprète comme normalement ouvert (NO), le système se comportera de manière inattendue ou « incorrecte ». L'inverse est également vrai : le matériel peut changer d'état, mais le programme interprète le signal de manière incorrecte.

V. Vérification synchronisée du côté de l'API

Il est préférable d'examiner les problèmes d'alarme aux deux extrémités simultanément.

Une extrémité est le contact de relais sur le régulateur de puissance ; l'autre est le point d'entrée sur l'API. Vous devez vérifier les points suivants :

Les contacts de relais changent-ils réellement d'état ?

Le voyant d'indicateur d'entrée de l'API change-t-il d'état ?

Les variables internes de l'API changent-elles d'état ?

La logique du programme est-elle configurée pour un contact normalement ouvert (NO) ou normalement fermé (NF) ?

La borne commune d'entrée, la polarité de l'alimentation et la configuration PNP/NPN (sourcing/sinking) sont-elles cohérentes ?

Y a-t-il des connexions desserrées, des bornes oxydées ou des fusibles grillés ?

Si les contacts de relais basculent correctement mais que l'API ne dectecte pas le changement, le problème provient probablement du câblage externe, de l'alimentation d'entrée ou de la logique du programme. Si les contacts ne changent pas du tout d'état, vérifiez les réglages de sortie d'alarme du régulateur de puissance, les conditions de fonctionnement, les dommages potentiels sur les contacts ou la logique interne de l'appareil.

VI. Les relais d'alarme ne sont généralement pas conçus pour de fortes charges

De nombreux relais d'alarme sont destinés à une sortie de niveau signal plutôt qu'à une sortie de puissance. Piloter directement des appareils de forte puissance — tels que des avertisseurs sonores, des contacteurs, des électrovannes ou d'autres charges inductives — peut fonctionner temporairement, mais risquera de griller les contacts du relais au fil du temps.

Une pratique plus sûre consiste à utiliser le relais d'alarme du régulateur de puissance uniquement pour la signalisation de commande, tout en employant un relais intermédiaire ou l'API lui-même pour piloter la charge réelle. Cela protège les contacts, réduit les coûts de maintenance et facilite un isolement plus clair des défauts ; en cas de défaillance, seul un relais individuel est affecté, plutôt qu'une carte de commande entière ou une ligne de production.

VII. Séquence recommandée pour un dépannage rapide sur site

Vous pouvez suivre cette séquence :

Confirmez si le régulateur de puissance est actuellement en mode veille, activé ou en cours de fonctionnement.

Dans des conditions sûres, déclenchez une alarme connue en utilisant une méthode appropriée.

Observez le panneau d'affichage et enregistrez les détails spécifiques de l'alarme. Utilisez un multimètre pour tester les bornes du relais d'alarme et vérifier si les contacts changent d'état.

Observez les voyants d'état d'entrée de l'API et les variables internes correspondantes.

Si les contacts changent d'état mais pas l'entrée de l'API, vérifiez le câblage, l'alimentation, les bornes communes et le programme de l'API.

Si les contacts ne changent pas d'état, vérifiez les conditions de sortie d'alarme du régulateur de puissance, les verrouillages opérationnels, les réglages des paramètres et le matériel.

Testez la méthode de réinitialisation pour déterminer si l'alarme s'efface automatiquement ou nécessite une réinitialisation manuelle.

Documenter les résultats pour servir de référence pour la maintenance future et la réception du système.

Une alarme est bien plus qu'un simple voyant lumineux sur le panneau avant. Une fois qu'un régulateur de puissance est intégré dans un système d'automatisation, il a un impact direct sur la disponibilité de la machine, les verrouillages de sécurité, la qualité du produit et l'efficacité de la maintenance.

Pour protéger efficacement leurs opérations, les utilisateurs doivent aller au-delà de la simple mémorisation des raccourcis de câblage pour un produit spécifique. Au lieu de cela, ils doivent comprendre parfaitement les voyants d'alarme du contrôleur de puissance, les critères d'activation des relais, les définitions des contacts, la logique d'entrée PLC et les capacités de gestion de charge. Demandez une documentation complète lors de l'achat, effectuez des tests rigoureux lors de la réception et conservez des registres détaillés lors de la mise en service. Cela garantit que si une situation se présente — telle qu'une alarme apparaissant sur le panneau alors que le relais ne s'active pas — vous pouvez rapidement identifier si le problème réside dans la logique de conception, le câblage ou la configuration logicielle, plutôt que de recourir au remplacement aveugle de composants, à des arrêts de production imprévus ou à des litiges improductifs.
