Contrôleur PID avancé à bouton tactile monté sur rail DIN

Régulateur de température robuste et polyvalent pour montage sur rail DIN, garanti 3 ans. Bouton tactile avec signal sonore réactif. Entrée universelle TC/RTD/Analogique.

marque:
PIDMaxWell
article n°.:
MAU90 Din Rail

enquête maintenant

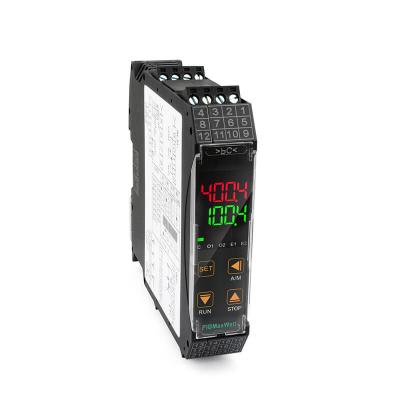

Contrôleur PID avancé à montage sur rail DIN avec bouton tactile

-Caractéristiques principales

● Double ligne 4 chiffres, 7 segments, affichage LED

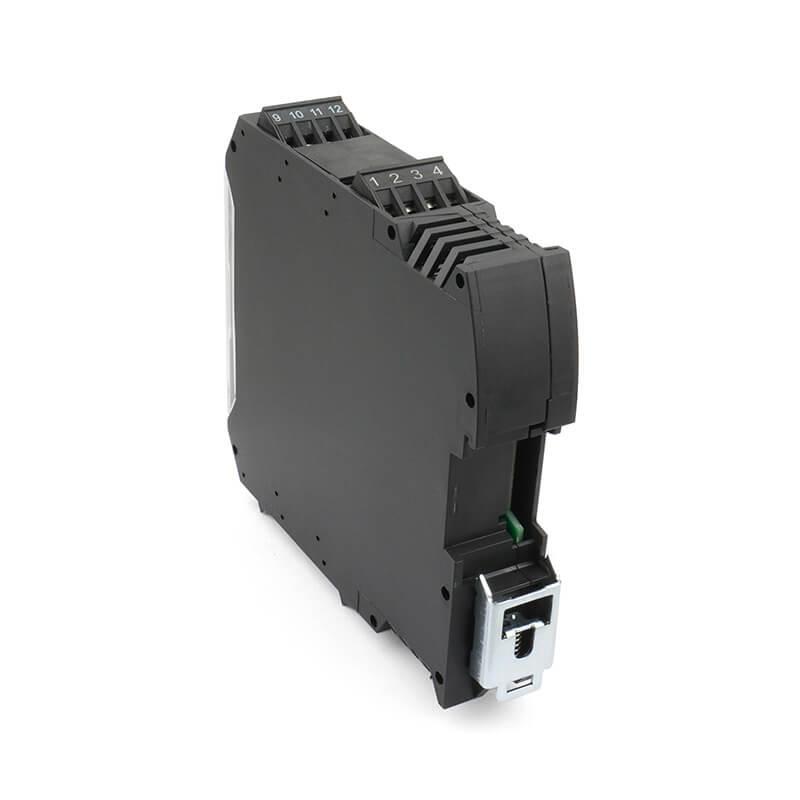

● Version pour montage sur rail DIN
● L'affichage rouge et jaune rend l'affichage remarquable et très visible de loin et sous la lumière directe du soleil.
● Véritable entrée universelle TC/RTD/analogique
● Différentes sorties disponibles, telles que relais, variateur SSR, 4-20 mA, 0-10 Vdc,
● Mode de contrôle NPID, APID, ON/OFF sélectionnable
● Précision de 0,25 % FS, véritable précision sans dérive de température.
● Affichage Celsius ou Fahrenheit sélectionnable
● Résolution maximale de 0,1 pour l'entrée TC/RTD, résolution maximale de 0,001 pour l'entrée analogique
● Source 100-240 Vca ou 24 Vcc/ca
● Version alimentée par bus et version auto-alimentée en option
● Logiciel PC SCADA disponible à un coût très limité
● Taux d'échantillonnage de 250 ms, idéal pour un contrôle précis de la température ainsi que pour d'autres processus tels que le contrôle de la pression, dépassement et sous-dépassement très limités.
● Bouton tactile, bip sonore de retour lorsque vous appuyez sur les boutons, c'est une fonctionnalité très utile pour l'utilisateur pour suivre l'opération non seulement visuellement, mais également auditivement.
● Fonction RUN/STOP depuis le contrôleur local
● Consommation d'énergie ultra faible inférieure à < 2 W
● Fonctionne dans une plage ambiante extrêmement large, de -30 ℃ à 75 ℃
● Communication Modbus RS-485 en option
● 1 alarme en standard
● Garantie 3 ans, conforme CE et Rohs

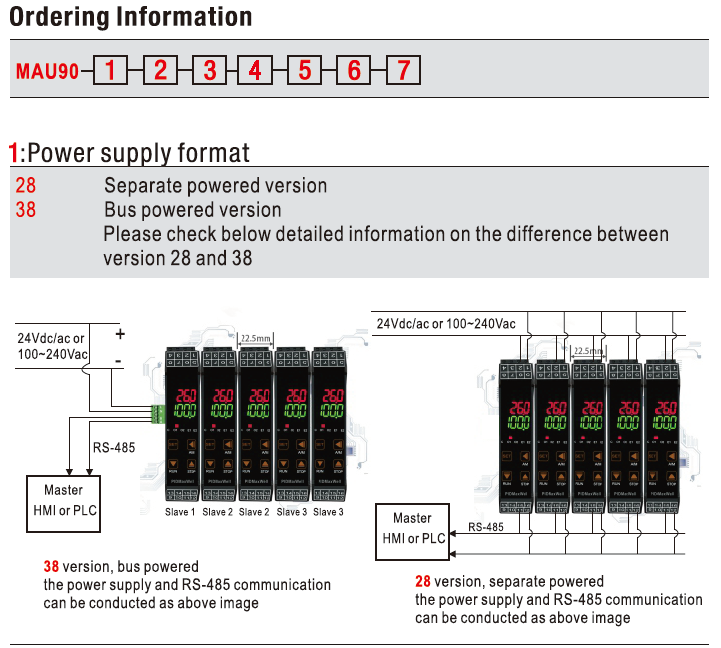

-Différence entre la version alimentée par bus et la version auto-alimentée

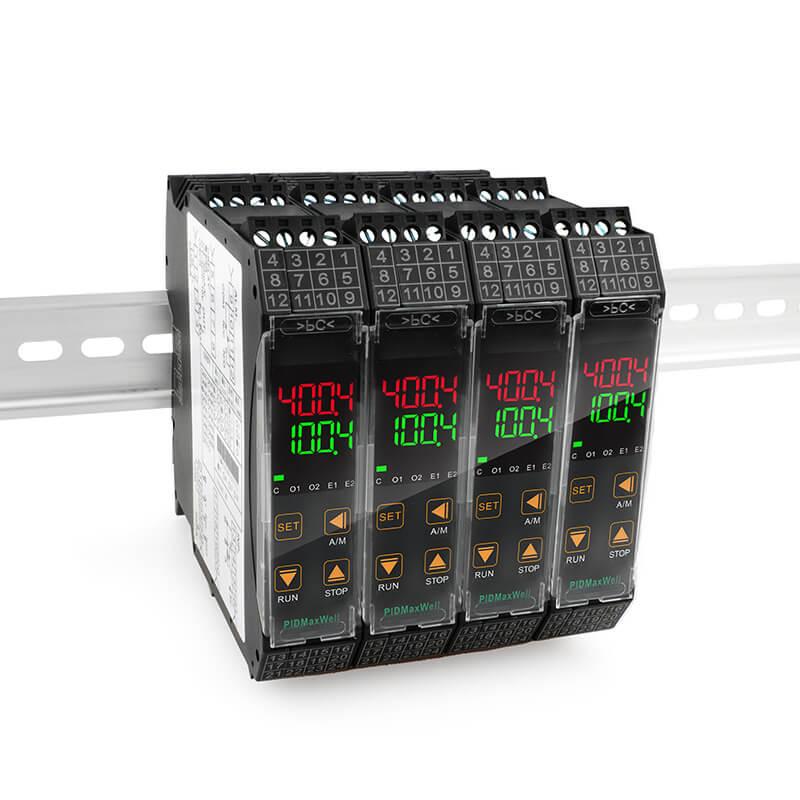

Veuillez vous référer à l'image ci-dessous sur la différence entre la version alimentée par bus et la version auto-alimentée, dans une application sur le terrain. Souvent, il y a plus d'une zone à contrôler, supposons que vous ayez un système avec plusieurs zones, donc plusieurs contrôleurs seront nécessaires, la version alimentée par bus est livrée avec un connecteur où vous pouvez le fixer à la fente du rail DIN, et plusieurs contrôleurs peuvent être connectés les uns aux autres via le connecteur, donc le 24VDC ne doit être alimenté qu'à l'un des contrôleurs, le 24VDC et la communication passeront par la même ligne de bus. la version auto-alimentée, d'autre part, chaque unité doit tirer 24VDC séparément et chaque unité doit être connectée en série afin de communiquer avec le périphérique maître tel que PLC ou IHM, veuillez opter pour la version alimentée par bus qui est plus populaire.

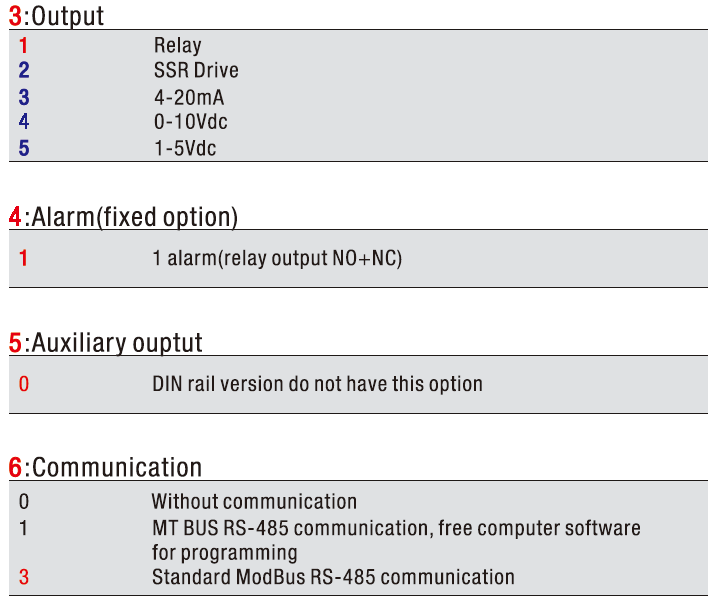

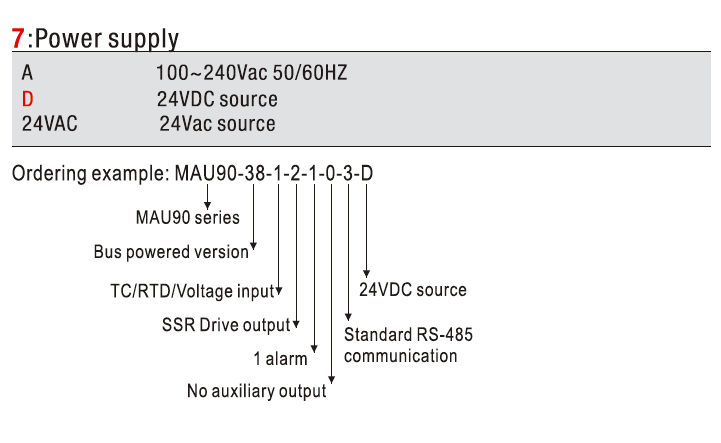

Exemple de commande : MAU90-38-1-2-1-0-3-D
Version alimentée par bus MAU90 38
1 : TC/RTD
2 : Sortie du variateur SSR
1: 1 alarme
0 : Aucune sortie auxiliaire
3 : Communication Modbus RS-485 RTU
D : 24 V CC/CA

Cliquez sur le lien ci-dessous pour télécharger le catalogue et le manuel d'utilisation

Catalogue PIDMaxwell (Contrôleur PID MAU90 à montage sur rail DIN)
Manuel d'utilisation du contrôleur PID Maxwell (MAU90 pour montage sur rail DIN)

1) Présentation du contrôleur de la série MAU90, boîtier entièrement scellé, bouton tactile et contrôleur de température PID à faible consommation

2) Affichage LED du contrôleur PID MAU90

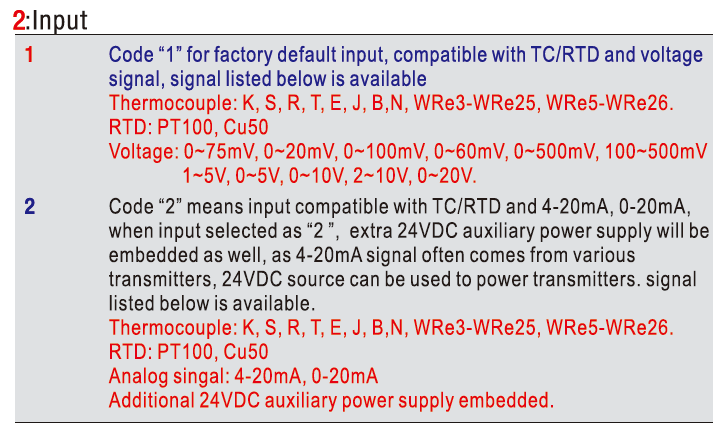

quels types d'entrées sont compatibles avec ce contrôleur ?
Ce contrôleur fonctionne avec des entrées TC/RTD/Analogique, des entrées thermocouple, notamment K, S, R, T, E, J, B, N, WRe3-WRe25, WRe5-WRe26
Les entrées RTD, y compris PT100 et Cu50, d'autres entrées spéciales telles que PT1000, Ni120, etc. peuvent être fabriquées sur mesure,
Entrée de tension incluant 0~5V, 1~5V, 0~1V, 0~100mV, 0~60mV, 0~20mV, 0~10V
Courant : 0~20mA, 4-20mA etc.
Résistance : 0~80 ohm, 0~400 ohm
D'autres entrées peuvent être personnalisées, veuillez contacter notre équipe commerciale pour plus d'informations
Quelles sont les options de sortie ?
Ces contrôleurs ont diverses options de sortie
Sortie relais, sortie variateur SSR, sortie 4-20 mA
Combien d'alarmes ce contrôleur possède-t-il ?
Maximum 1 alarme disponible
Quelle est la période de garantie de ce contrôleur ?
Garantie de 3 ans contre les défauts de fabrication
Quel est le degré de protection de ce contrôleur
Ce contrôleur est protégé IP54 par défaut, résistant à la corrosion, à la poussière et aux éclaboussures d'eau. Joint étanche disponible sur 48 mm * 96 mm, 96 mm * 48 mm, 96 mm * 96 mm, avec le joint étanche appliqué, le contrôleur sera IP68
Ce contrôleur possède-t-il des certificats ?
Ce contrôleur est compatible CE et Rohs
Quelle est la précision de ce contrôleur
0,25 % FS ± 0,1 °C
Quelle est la résolution d'affichage de ce contrôleur
Résolution de 0,1 pour l'entrée TC/RTD, résolution de 0,001 pour l'entrée analogique (configurable)
Quel est le taux d'échantillonnage
Taux d'échantillonnage de 250 ms
Quelle est la valeur de dérive de température
≤ 0,03 % FS/℃
Quels sont les modes de contrôle disponibles pour ce contrôleur
NPID, APID, ON/OFF
Ce contrôleur possède-t-il des certificats ?
Ce contrôleur est compatible CE et Rohs
Compatibilité électromagnétique : IEC61000-4-4, ±4KV/5KHz ; IEC61000-4-5, 4KV
Tension de tenue d'isolement : ≥ 2 300 V CC entre la borne d'alimentation, le contact de relais et la borne de signal ; ≥ 600 V CC entre les bornes de signal de courant faible mutuellement isolées
Quelle est l'ambiance de fonctionnement ?
fonctionne dans une large plage de températures ambiantes : -30 degrés Celsius à 75 degrés Celsius
