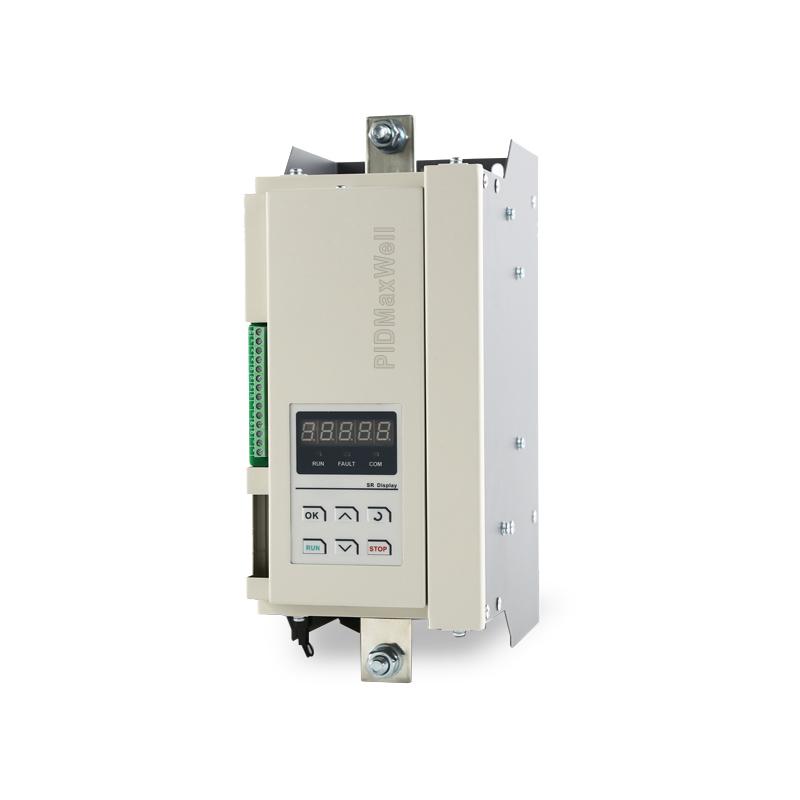

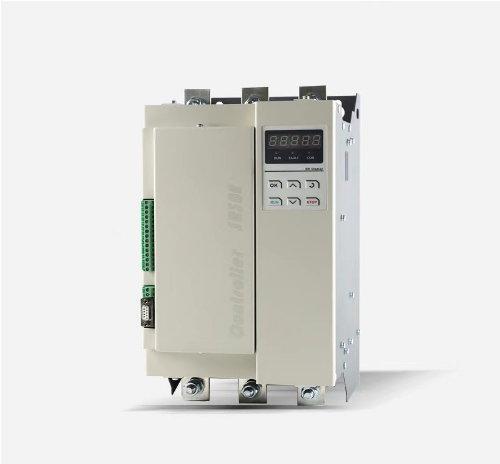

Régulateur de puissance SCR monophasé MW10E (contrôleur de puissance)

Fonctionnalités clés

• Cœur haute performance : Microprocesseur 32 bits haute performance à faible consommation intégré. Large tension de fonctionnement : Prend en charge une large plage d'entrée du circuit principal de 110 V CA à 440 V CA, ce qui le rend compatible avec les normes électriques mondiales.

• Entrées analogiques polyvalentes : Deux consignes de commande prenant en charge les signaux 0-20 mA / 4-20 mA et 0-5 V / 0-10 V CC pour une commande externe flexible.

• Entrées numériques programmables : Équipé de 2 entrées de commutation programmables pour des fonctions personnalisées de démarrage/arrêt et de commutation de plusieurs consignes.

• Surveillance complète : Affichage LED pour la lecture en temps réel du pourcentage d'entrée, de la température du dissipateur thermique, de la tension de sortie et du courant de sortie.

• Protection avancée : Protections intégrées contre la perte de phase, la surchauffe, la surintensité et la déconnexion de charge afin de protéger les équipements et les processus.

• Évolutivité modulaire : Prend en charge Profibus DP, Modbus TCP/IP, les modules de retour externes et la mesure TRMS via des modules d'extension optionnels.

  Spécifications techniques

  Paramètre	Spécification
  Modèle	MW10E
  Type de phase	Monophasé
  Entrée du circuit principal	110 V CA-440 V CA
  Alimentation de commande	220 V CA +/-10%
  Entrées analogiques (AI1, AI2)	0-20 mA / 4-20 mA (AI1) 0-5 V / 0-10 V CC (AI2), impédance d'entrée≧10 kΩ
  Entrées numériques	SW1 : Programmable (par défaut : Fermé = Marche, Ouvert = Arrêt) SW2 : Programmable (par défaut : Ouvert = AI1 actif, Fermé = AI2 actif)
  Sortie relais (ON1, ON2)	3 A 250 V CA / 3 A 35 V CC (sortie programmable)
  Interfaces de communication	RS485 (Modbus-RTU) Optionnel : Profibus DP, Modbus TCP/IP
  Protocole de communication	Modbus-RTU pris en charge. Codes de fonction : 03, 04, 06, 16
  Débit en bauds	2400, 4800, 9600, 19200, 38400 bps
  Format des données	8n2, 8e, 8o1, 8n1
  Indicateurs	RUN (Vert), FAULT (Blanc), COM (Jaune)
  Fonctions de protection	Perte de phase, Surchauffe, Surintensité, Déconnexion de charge
  Courant nominal maximal	Jusqu'à 1500 A (selon le modèle)
  Environnement de fonctionnement	Convient aux environnements industriels professionnels.

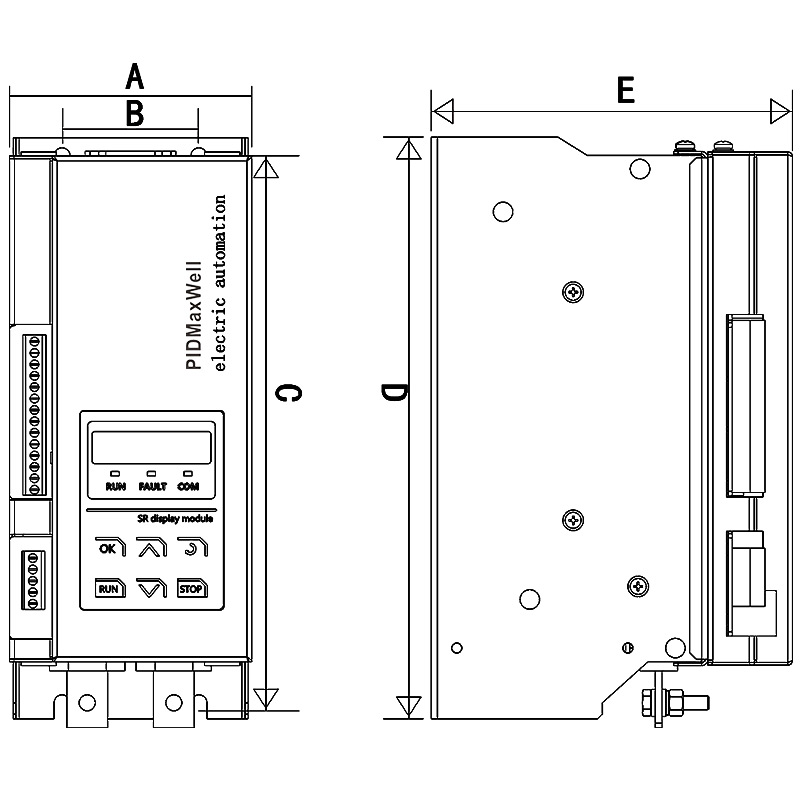

  Dimensions et spécifications nominales



  Courant nominal (A)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)	Boulon de montage
  10 - 170	106	60	240	255	158	M6
  200 - 320	135	80	280	295	207	M6
  450 - 600	200	120	460	480	225	M8
  800	185	120	460	480	225	M8
  1000	240	120	750	770	351	M8
  1500	250	170	976	998	363	M8

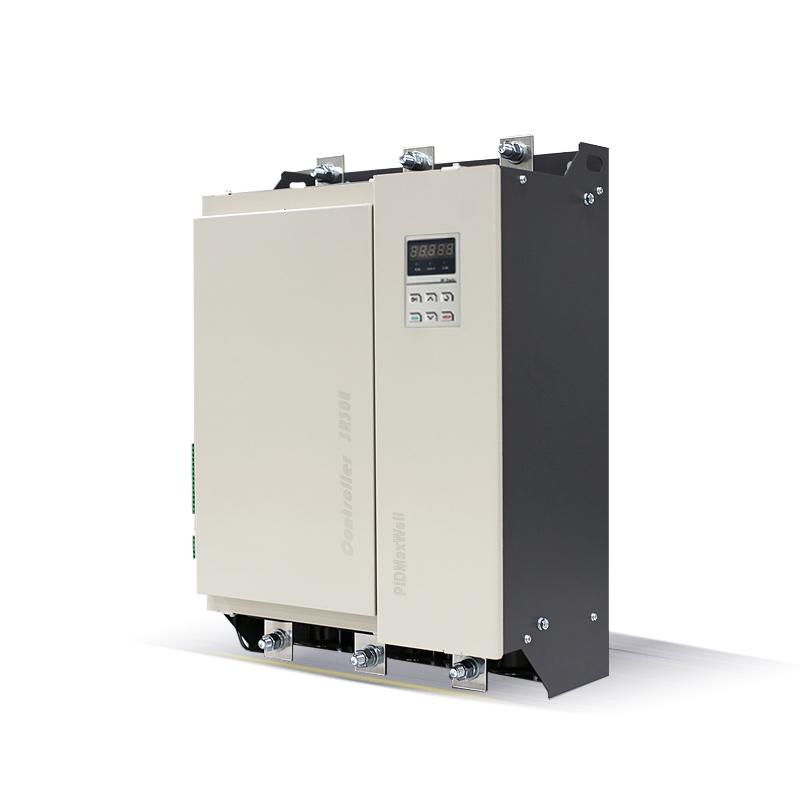

Écran et panneau de commande

• Type d’affichage : LED 7 segments à 4 chiffres.

• Affichage cyclique : Pourcentage d’entrée → Température du dissipateur thermique → Tension de sortie → Courant de sortie.

• Touches de commande :

  • OK : Accéder aux paramètres / Confirmer les modifications.

  • Retour : Quitter le menu des paramètres / Revenir à la boucle principale.

  • Haut (▲) : Augmenter les données / Augmenter la valeur de consigne.

  • Bas (▼) : Diminuer les données / Diminuer la valeur de consigne.

  • RUN : Démarrer l’appareil.

  • STOP : Arrêter l’appareil.

• Remarque : Une option de panneau d’affichage externe (ED) est disponible pour la surveillance à distance.

  Modules optionnels (extension)

  La série SR10E peut être étendue avec des modules dédiés pour répondre à des besoins d’application spécifiques :

  • Retour de courant/tension externe : Pour une régulation précise en boucle fermée utilisant des capteurs externes.

  • Double sortie analogique (AO1, AO2) : Sorties configurables 0-20 mA / 4-20 mA pouvant représenter le pourcentage d’entrée, le pourcentage de sortie, la tension, le courant ou la puissance comme signaux de retour vers un DCS/PLC.

  • Extension de protection de charge : Permet la surveillance de la résistance de charge en temps réel (F-018) avec des alarmes de déclenchement haut/bas (F-142, F-143, F-144) pour éviter les écarts de processus.

  • Profibus DP / Modbus TCP/IP : Permet une intégration transparente dans les réseaux SCADA centralisés ou d’automatisation d’usine (prend en charge 20 emplacements et un débit en bauds automatique jusqu’à 12 M).

  Informations de commande (code modèle)

  MW10E - [Courant nominal] - [Option]

  Options (sélectionnez une ou plusieurs) :

  Code	Description
  P	Module de communication Profibus DP
  C	Module de communication Modbus TCP/IP
  R	Mesure True RMS (TRMS)
  ED	Panneau d’affichage externe
  EF	Module d’extension de rétroaction externe

  Exemple : MW10E - 600 - P désigne un régulateur de puissance monophasé de 600 A avec communication Profibus DP.

  ---

  Remarque : Pour les configurations détaillées des paramètres (par exemple, F-000 à F-108), le réglage PID ou le mappage des registres Modbus, veuillez consulter le manuel technique complet du MW10E ou contacter notre équipe d’assistance.
