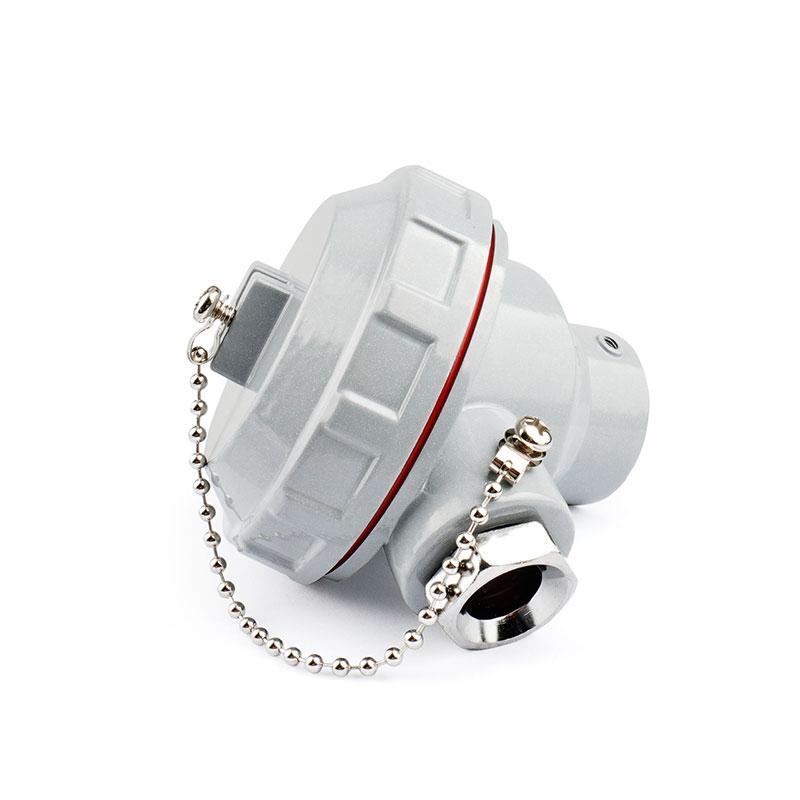

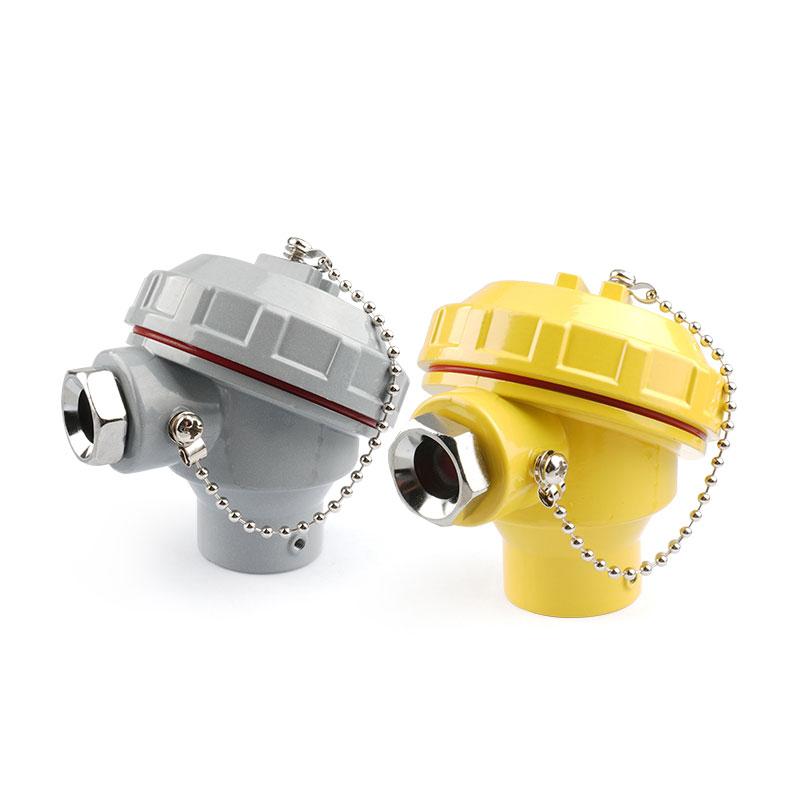

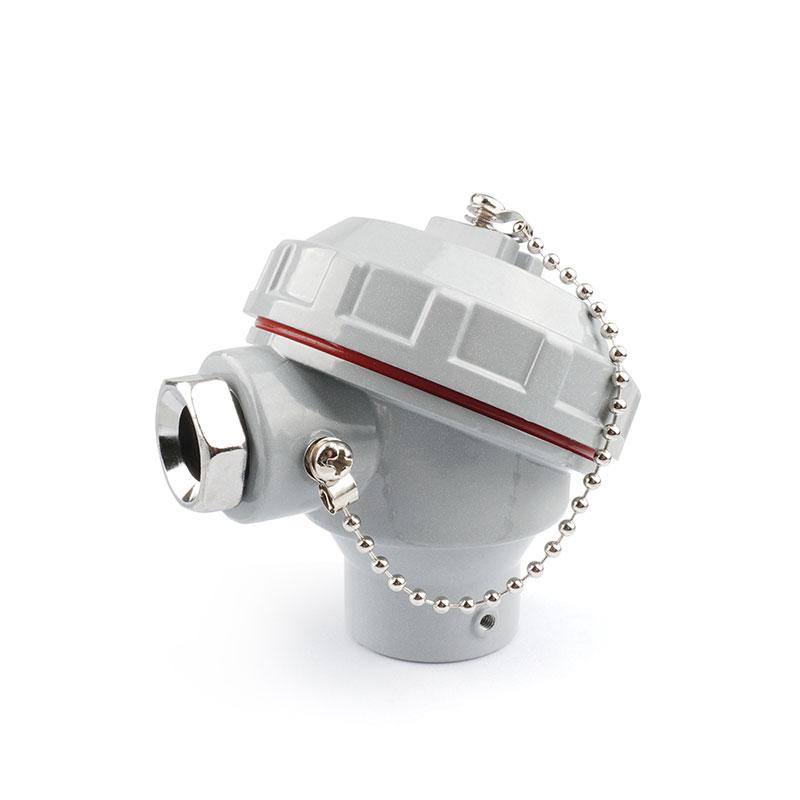

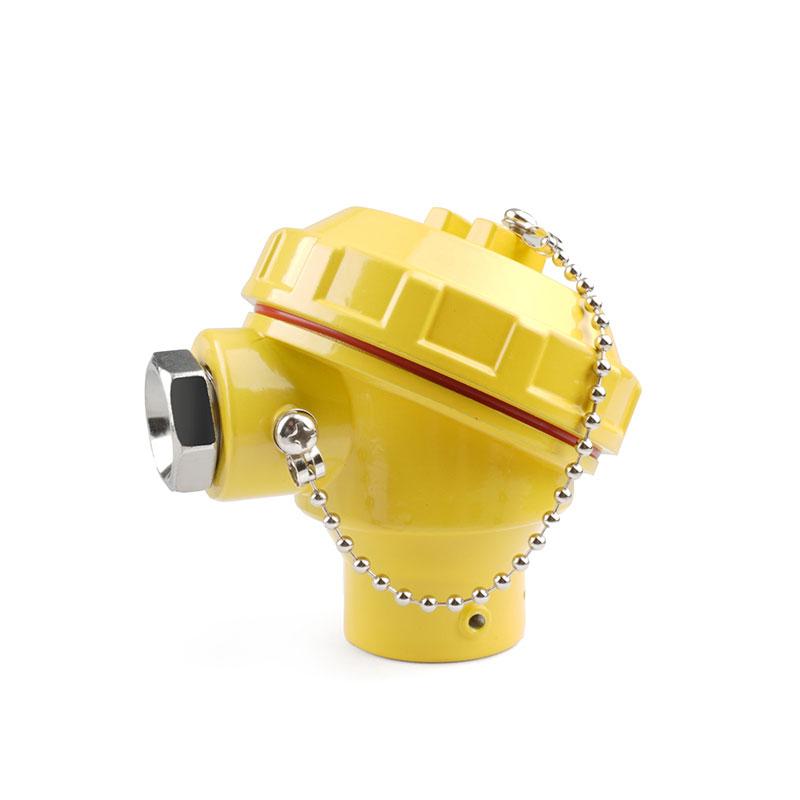

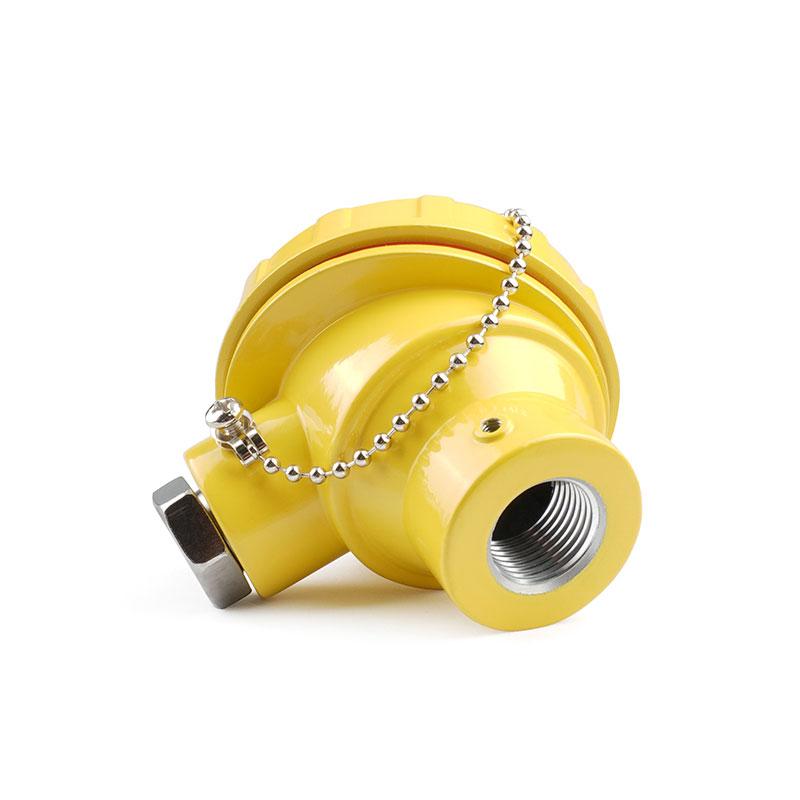

Boîtier de connexion étanche pour thermocouple/RTD

Le thermocouple à visser de la série TC-K1 / TC-J1 / TC-T1 est une solution de mesure de température compacte, robuste et très polyvalente, conçue pour une installation directe dans les orifices filetés des machines, canalisations et équipements de process. Exploitant l'effet Seebeck, un principe bien établi – selon lequel deux conducteurs métalliques différents, reliés à une extrémité, génèrent une force électromotrice (FEM) mesurable proportionnelle à la différence de température entre la jonction chaude et la jonction froide (de référence) –, ce capteur fournit des mesures de température fiables et en temps réel sur une large plage de fonctionnement. Conçue pour les environnements industriels exigeants, la série TC-K1 / TC-J1 / TC-T1 est dotée d'un corps entièrement fileté en acier inoxydable, permettant une installation sûre et étanche sur les raccords métriques standard (M6, M8) et les raccords filetés (1/4 NPT, 1/4 BSP). Le capteur est disponible avec trois étalonnages de thermocouple reconnus internationalement : type K (chromel/alumel), type J (fer/constantan) et type T (cuivre/constantan), afin de répondre à un large éventail d'exigences de mesure de température. Le matériau, la longueur et le type de jonction du fil conducteur sont entièrement personnalisables, faisant de cette série un choix idéal pour les intégrateurs OEM et les concepteurs de systèmes à la recherche d'un composant de détection thermique prêt à l'emploi.

● Type de thermocouple à buse à visser ● M6, M8, ¼ BSP, 1/4NPT, etc. ● Acier inoxydable , fil de silicium , fil de téflon, etc. câble, câble PVC, câble silicone, câble PTFE, câble tressé métallique avec fibre de mica, câble tressé métallique avec fibre de verre.

Maxwell présente un thermocouple de type K robuste et polyvalent, conçu pour une mesure de température précise et fiable dans diverses applications industrielles et commerciales. Ce capteur est doté d'une sonde durable en acier inoxydable, d'un fil conducteur flexible en silicone et de raccords de process personnalisables, garantissant des performances optimales et une grande adaptabilité à différents environnements d'exploitation. Conçu pour la précision et la longévité, notre thermocouple de type K fournit des mesures de température constantes, ce qui en fait une solution idéale pour les processus thermiques critiques.

Maxwell présente un thermocouple à baïonnette de type K/J haute performance, conçu pour une mesure de température précise et fiable dans les environnements industriels exigeants. Ce capteur est doté d'un capuchon à baïonnette robuste avec un ressort fileté assurant une pression de contact constante et une installation aisée, ce qui le rend idéal pour les applications nécessitant des démontages et réinstallations fréquents. Le câble blindé offre une durabilité accrue et une protection contre les contraintes mécaniques et l'abrasion, garantissant un fonctionnement fiable et une durée de vie prolongée. Disponible en configurations de type K et de type J, ce thermocouple fournit des relevés de température précis et constants pour le contrôle des processus critiques.

Maxwell présente les thermocouples à baïonnette haute performance des séries TC-K7 et TC-J7, conçus pour une mesure de température précise et fiable dans les environnements industriels les plus exigeants. Dotés d'un capuchon à baïonnette robuste, fileté et à ressort, ces capteurs assurent une pression de contact constante et une installation aisée, ce qui les rend idéaux pour les applications nécessitant des démontages et réinstallations fréquents. Disponibles en configurations de type K et de type J, avec des options entièrement personnalisables (diamètre et longueur de la sonde, matériau du fil conducteur et type de jonction), les séries TC-K7 et TC-J7 fournissent des mesures de température précises et constantes pour le contrôle des procédés critiques dans les industries du plastique, de l'emballage, de la chimie et de l'agroalimentaire.

Le TC-K8 est un capteur de température thermocouple de type K haute performance, conçu pour offrir précision et durabilité dans les environnements à haute température les plus exigeants. Sa caractéristique principale est sa gaine en céramique robuste qui lui confère une résistance exceptionnelle aux chocs thermiques, à la corrosion chimique et à l'oxydation à haute température, ce qui en fait le choix idéal pour les procédés industriels tels que la cuisson au four, la surveillance des fours et les opérations de traitement thermique. Le capteur se compose de deux sections de sonde distinctes : une section en acier inoxydable reliée au boîtier de connexion et une section en céramique s’étendant dans la zone de mesure à haute température. Cette construction bimatière allie la robustesse mécanique et l’usinabilité de l’acier inoxydable à l’excellente stabilité thermique et à l’inertie chimique des matériaux céramiques de pointe. Le boîtier de connexion intégré en aluminium moulé sous pression offre une protection étanche et sécurisée aux bornes du thermocouple, préservant ainsi les connexions électriques de l'humidité, de la poussière et des chocs. Le diamètre et la longueur de chaque section de sonde sont entièrement personnalisables, permettant une adaptation précise à pratiquement toutes les géométries d'installations industrielles. Faisant partie de la gamme de solutions de mesure de température PIDMaxWell, le TC-K8 est conçu pour s'intégrer parfaitement aux régulateurs de température PID, aux transmetteurs de température et aux systèmes d'acquisition de données.

Le TC-K14B est un thermocouple de type K à réponse rapide, conçu pour les applications exigeant une mesure de température rapide et précise. Contrairement aux thermocouples gainés classiques, le TC-K14B possède une jonction soudée exposée à faible masse thermique, ce qui lui permet de détecter les variations de température en une fraction de seconde. Il est ainsi le choix idéal pour la surveillance dynamique de la température dans les environnements de recherche, d'essais et de contrôle qualité industriel. Le capteur est constitué d'une paire de fils thermocouples Chromel-Alumel (type K) de faible section, torsadés et isolés par une tresse de fibre de verre flexible. Le code couleur vert et blanc du fil conducteur est conforme à la norme internationale des thermocouples de type K, permettant une identification claire de la polarité. L'isolation en fibre de verre offre une excellente résistance thermique et une grande flexibilité, ce qui permet d'installer le capteur dans des espaces restreints et autour de géométries complexes sans risque d'endommagement de l'isolation. Côté instrument, le TC-K14B est équipé d'un connecteur miniature standard de type K à déconnexion rapide (boîtier vert, portant l'inscription « K NiCr+ / NiAl− »), compatible avec une large gamme de thermomètres portables, d'enregistreurs de données et d'indicateurs de température acceptant la norme de connecteur miniature pour thermocouple IEC 60584 / ANSI. Sa conception plug-and-play élimine le besoin de câblage sur site, permettant un déploiement rapide et un remplacement aisé du capteur, sans outil ni connaissances spécialisées. La longueur du câble est entièrement personnalisable, ce qui rend le TC-K14B adaptable aux installations où le point de mesure est situé à une distance importante de l'instrument. Faisant partie de la gamme de solutions de mesure de température PIDMaxWell, le TC-K14B est conçu pour s'intégrer parfaitement aux régulateurs de température PID, aux transmetteurs de température et aux instruments tiers compatibles de PIDMaxWell.

La série NTC10K est une sonde de température à thermistance à coefficient de température négatif (CTN) compacte et de haute précision, logée dans un boîtier robuste en acier inoxydable avec filetage M8. Conçue pour une installation directe sur les raccords filetés des tuyauteries, réservoirs, échangeurs de chaleur et machines, cette sonde offre une mesure de température précise et économique sur une large plage de fonctionnement, sans nécessiter de conditionnement du signal ni de compensation de soudure froide. Au cœur du capteur se trouve une thermistance NTC de précision, présentant une résistance nominale de 10 kΩ à 25 °C et un coefficient de température de bande interdite (B25/100) de 3950 K ± 1 %. Cette thermistance est encapsulée dans une sonde en acier inoxydable de 4 mm de diamètre, scellée à l'aide d'une résine époxy haute température pour une protection optimale contre l'humidité. Le corps fileté M8 intègre un joint en silicone haute température garantissant une étanchéité parfaite lors de son installation dans un port fileté. Un câble plat en silicone de 150 mm se termine par un connecteur SMP (Micro-Fit) standard à 2 broches, permettant un raccordement rapide et sans outil au système hôte. La série NTC10K est entièrement compatible avec la gamme de régulateurs de température Maxwell, ainsi qu'avec les régulateurs tiers, les cartes de contrôle CVC et les systèmes à microcontrôleur acceptant une entrée de thermistance NTC passive. Le faible diamètre de sa sonde, son câble court et son connecteur prêt à l'emploi en font un composant idéal pour les fabricants d'équipements d'origine et les intégrateurs de systèmes.
