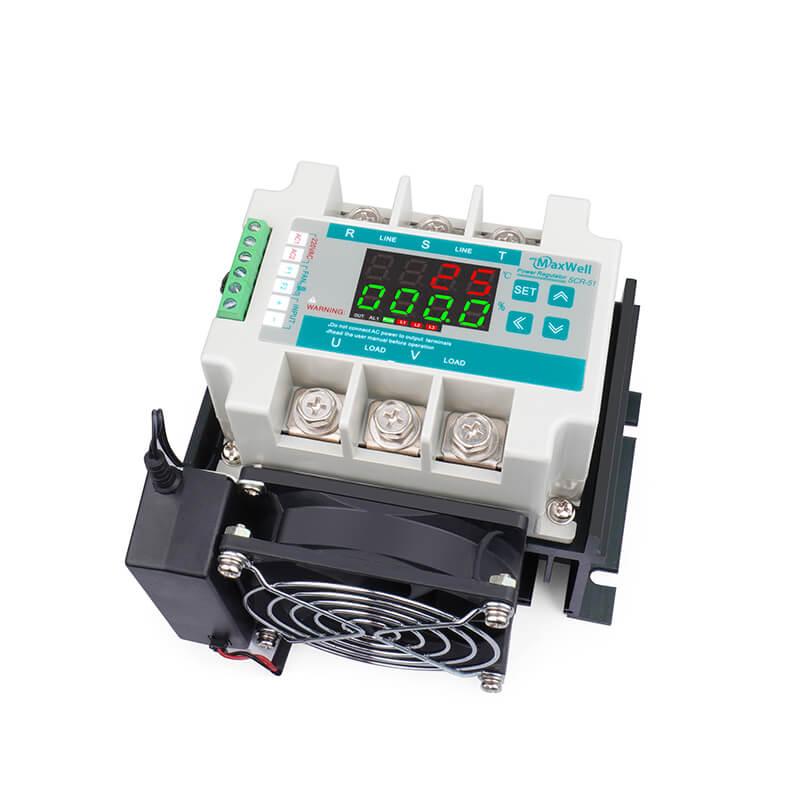

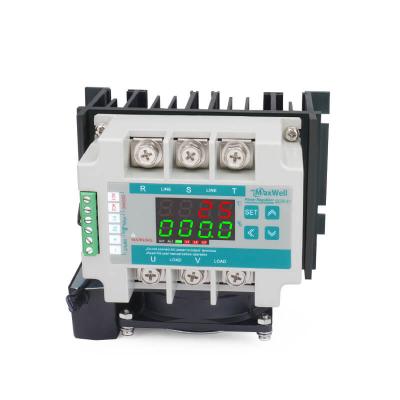

Régulateur de puissance SCR triphasé pour chauffage

Exemple de commande : SCR-51-3428-NN (série SCR-51, entrée 4-20 mA, 40 ampères)
SCR-51-3626-NN (série SCR-51, entrée 0-10 Vcc, 60 ampères)

Cliquez sur le lien ci-dessous pour télécharger le catalogue et le manuel d'utilisation du régulateur de puissance SCR-51.

Catalogue et manuel d'utilisation (SCR-51)

Cette vidéo présente un test réalisé sur un régulateur de puissance triphasé Maxwell SCR. L'oscilloscope, visible dès le début, affiche le signal carré de la charge. Notre ingénieur de test utilise un générateur de signaux standard (4-20 mA). Nous alimentons le SCR avec un faible courant d'entrée, que nous augmentons progressivement. Comme vous pouvez le constater, les voyants s'illuminent à mesure que le courant d'entrée augmente. Le voltmètre affiche la tension de chaque phase, qui passe de 0 V à environ 380 Vca. Ce régulateur SCR offre également d'autres fonctionnalités telles que le démarrage progressif, la limitation des tensions de sortie minimale et maximale, la commande manuelle et la protection contre la surchauffe. La communication RS-485 Modbus est également disponible.

1. Qu'est-ce qu'un régulateur de puissance SCR ?
   Un régulateur de puissance SCR (également appelé contrôleur SCR ou contrôleur de puissance à thyristors) est un dispositif électronique à semi-conducteurs utilisé pour contrôler la tension alternative, et par conséquent la puissance, fournie à une charge (comme un élément chauffant, un moteur ou une lampe) grâce à des redresseurs commandés au silicium (SCR). Série SCR-51 Fonctionne uniquement pour les charges résistives et est conçu pour les clients recherchant une solution économique pour les charges résistives.
2. Dois-je spécifier l'entrée lors de la commande du SCR ?

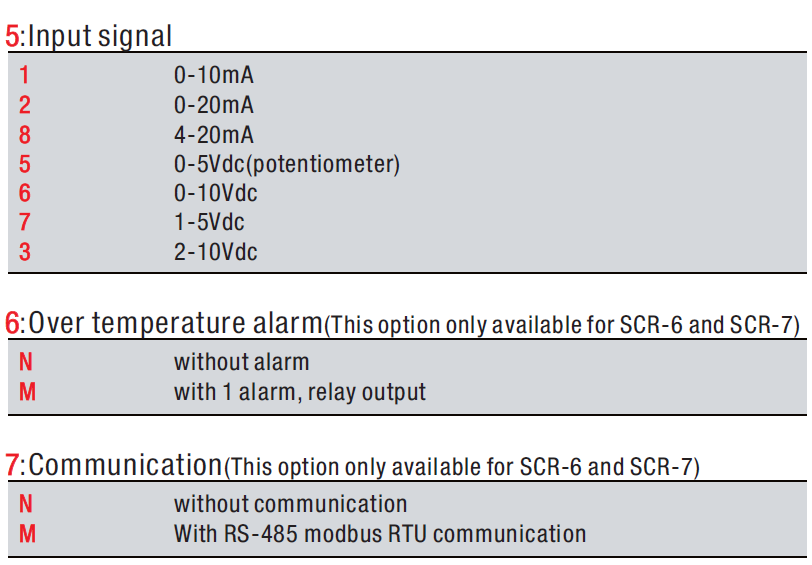

   Oui, veuillez préciser l'entrée conformément à nos informations de commande lors de la commande de cet appareil. L'entrée est fixe une fois sélectionnée ; elle peut être de type 4-20 mA, 0-10 Vcc, 0-5 V ou potentiomètre.
3. Quelles sont les différentes options actuelles pour le régulateur ?
   Le régulateur de la série SCR-51 offre 4 options de courant : 40 ampères, 60 ampères, 75 ampères et 100 ampères.
4. Les dimensions physiques sont-elles identiques pour les différentes options de courant ?

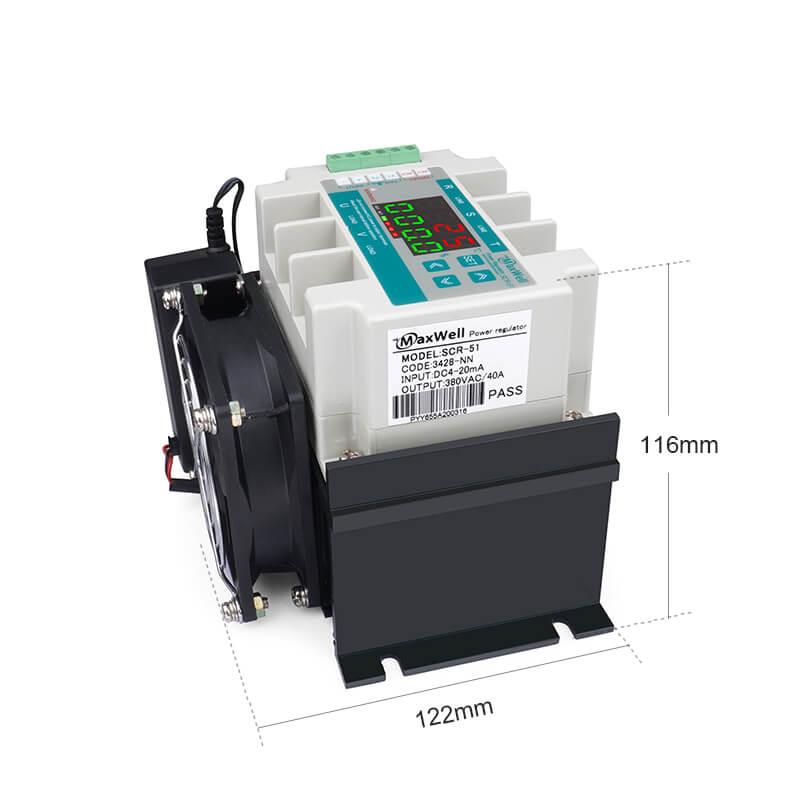

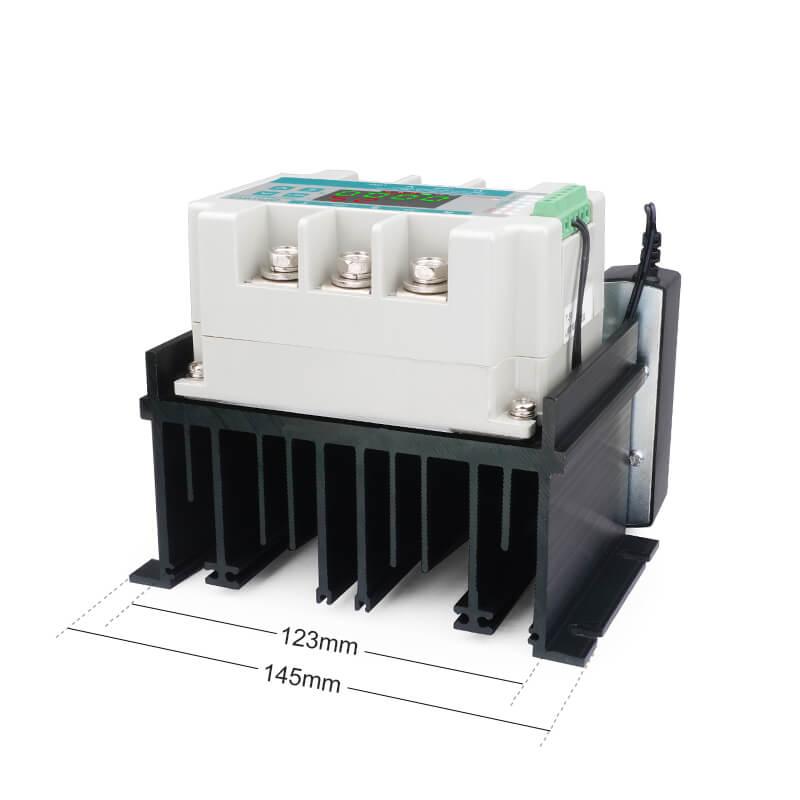

   Non, le modèle 40 ampères est le plus petit, les modèles 60 ampères et 75 ampères ont la même taille, et le modèle 100 ampères est le plus grand.
5. Existe-t-il un fusible rapide intégré pour la protection contre les pannes ?
   Non, le fusible rapide pour SCR-51 doit être installé à l'extérieur. Veuillez contacter notre équipe commerciale à l'adresse suivante : sales@pidmaxwell.com pour plus de détails sur le fusible
6. Quelle est la différence entre la commande par angle de phase et la commande à déclenchement zéro (rafale), et laquelle dois-je choisir pour mon application ?
   Angle de phase : pour les moteurs, les transformateurs et les charges nécessitant un ajustement continu de la puissance. Ne convient pas aux charges résistives à faible inertie thermique ni aux environnements sensibles aux perturbations électriques.
   Zéro déclenchement (effet de surtension) : Idéal pour les charges de chauffage résistives (fours, chaudières) car il élimine les parasites électriques. Ne convient pas aux lampes ni aux moteurs.
7. Ai-je besoin d'un dissipateur thermique, et si oui, de quelle taille ? Un refroidissement par air forcé (ventilateur) est-il nécessaire ?

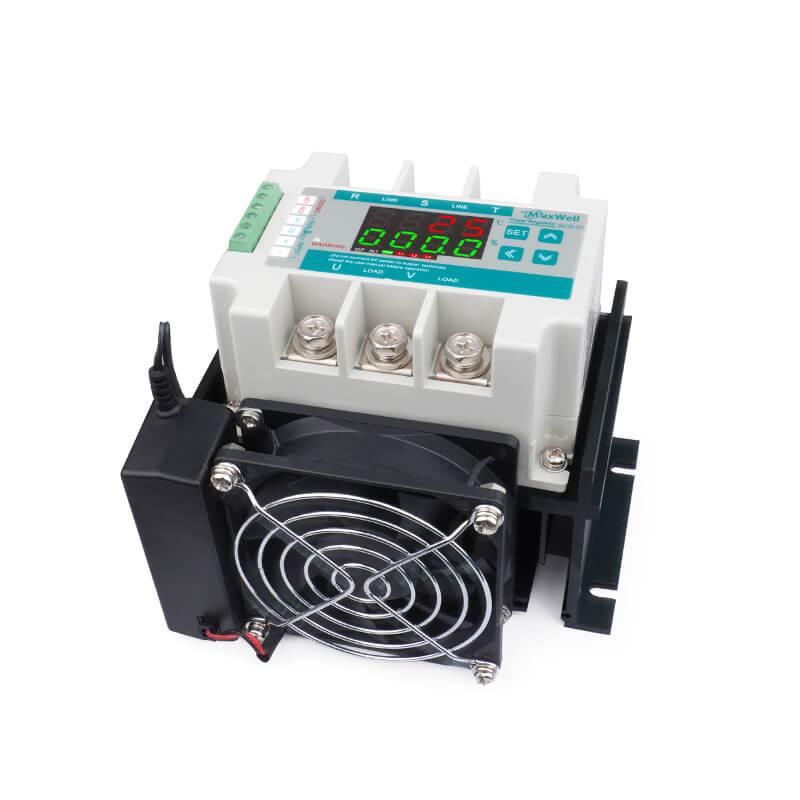

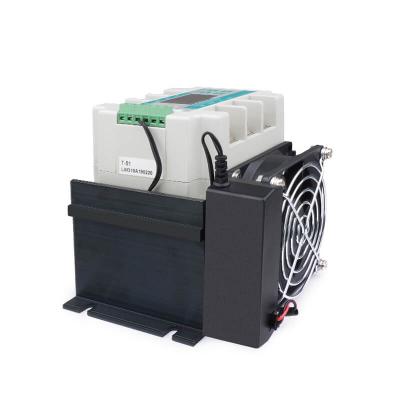

   Le dissipateur thermique est intégré à l'unité. Les ventilateurs de refroidissement alimentés en courant continu font également partie de l'unité.
8. Quelle est la durée de la garantie de cet appareil ?
   Nous offrons une garantie de 12 mois pour ce SCR.
9. Quel est le délai de livraison habituel pour cette unité ?
   Cela dépend de la commande ; le délai de livraison est de 7 à 12 jours ouvrables.
