Régulateur de puissance SCR numérique intelligent triphasé

La série Maxwell SCR-7 est un régulateur de puissance numérique triphasé intelligent de pointe, conçu pour un contrôle précis et fiable des charges thermiques résistives dans les applications industrielles. De conception entièrement intégrée, il combine le module SCR, un dissipateur thermique haute performance et des ventilateurs de refroidissement dans une seule unité compacte. La série SCR-7 dispose d'un affichage numérique complet pour la surveillance en temps réel du rapport de sortie, des alarmes de température et de l'état des phases. Compatible avec de multiples signaux d'entrée analogiques (dont 4-20 mA, 0-10 V CC et 0-5 V CC) et offrant une communication optionnelle RS-485 Modbus RTU, il s'intègre parfaitement aux automates programmables et aux systèmes de contrôle automatisés modernes. Des fonctions de protection intégrées, telles que le démarrage progressif, la détection automatique de phase et les alarmes de surchauffe, garantissent une sécurité et une durée de vie maximales, tant pour le régulateur que pour la charge connectée.

marque:
PIDMaxWell
article n°.:
SCR-7
Paiement:
T.T, Credit Card, Paypal etc, to be negotiate
prix du marché:
$300
le prix:
$200
origine du produit:
Made in China
commande minimum:
10
Poids du produit:
2kg
délai de mise en œuvre:
14 days after payment confirmed
Le code de commande :
SCR-6

enquête maintenant

Caractéristiques principales

Contrôle numérique intelligent	L'écran LED intégré offre une visibilité claire du pourcentage de sortie, de l'absence de phase et des alarmes système en temps réel.
Compatibilité d'entrée polyvalente	Accepte une large gamme de signaux de commande : 0-10 mA, 0-20 mA, 4-20 mA, 0-5 V CC, 1-5 V CC, 2-10 V CC et 0-10 V CC.
Mécanismes de protection avancés	Le démarrage progressif réglable prévient les surintensités ; la détection automatique de phase et l'alarme de surchauffe avec sortie relais protègent le système.
Configuration de charge flexible	Entièrement compatible avec les configurations de charge résistive Delta et Étoile pour une flexibilité d'installation maximale.
Intégration réseau prête	La communication optionnelle RS-485 Modbus RTU permet la surveillance à distance, l'enregistrement des données et le contrôle centralisé via IHM ou SCADA.
Limites de sortie personnalisables	Les seuils de sortie maximum (OPH) et minimum (OPL) configurables permettent un étalonnage précis pour des exigences de processus spécifiques.
Conception intégrée tout-en-un	Le dissipateur thermique intégré et les ventilateurs de refroidissement avec détection de température éliminent le besoin d'accessoires de gestion thermique externes.
Mode automatique/manuel et commande marche/arrêt	Un bouton A/M pratique en façade et une fonction marche/arrêt offrent un contrôle opérationnel flexible pour la mise en service et la maintenance.

Spécifications techniques

Paramètre	Spécification
Phase de charge	triphasé
Tension de charge nominale	200~480 V CA (50/60 Hz sélectionnable)
Alimentation auxiliaire	220 V CA (standard) / 12-24 V CC (en option)
Options de courant nominal	40 A, 60 A, 75 A, 100 A
Options de signal d'entrée	0-10 mA, 0-20 mA, 4-20 mA, 0-5 V CC, 1-5 V CC, 2-10 V CC, 0-10 V CC
Compatibilité du type de charge	Charge résistive uniquement
Connexion de charge	Delta ou étoile (le fil neutre ne doit PAS être connecté en configuration étoile)
Communication	RS-485 Modbus RTU (Optionnel, code M)
Sortie d'alarme	Sortie relais de surchauffe — NO / COM / NC (Optionnel, code M)
Démarrage progressif (BUF)	Plage réglable de 0,0 à 100,0 (0 = rampe de 10 s ; 100 = désactivé)
Sortie minimale (OPL)	Configurable — niveau de sortie minimal indépendamment de l'entrée
Débit maximal (OPH)	Configurable — limite de sortie indépendante de l'entrée
Détection de phase	Automatique (indicateurs d'absence de phase L1, L2, L3)
Méthode de refroidissement	Dissipateur thermique intégré avec ventilateurs de refroidissement à température contrôlée

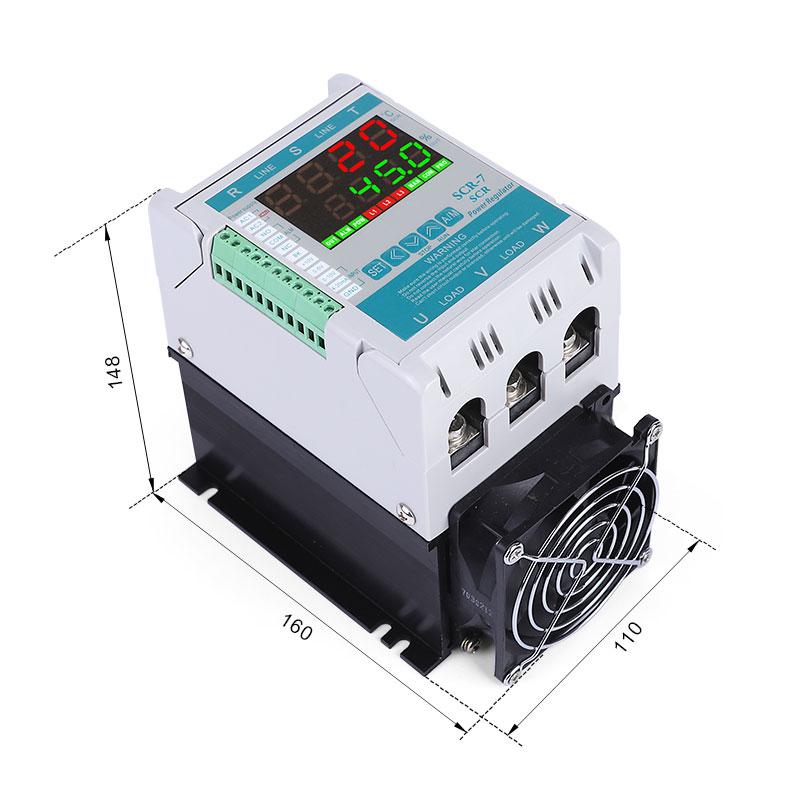

Dimensions (L×P×H)	160 mm × 110 mm × 148 mm
Distance de connexion maximale RS-485	3 900 pieds (environ 1 200 m)

Indicateurs et commandes du panneau

Étiquette	Taper	Fonction
DEHORS	Indicateur	La fréquence de clignotement indique le rapport de sortie actuel
AL1	Indicateur	Indicateur d'alarme de surchauffe
prisonnier de guerre	Indicateur	Indicateur d'alimentation électrique
L1/L2/L3	Indicateur	Indicateurs d'absence de phase — s'allument lorsque la phase correspondante est absente.
ENSEMBLE	Clé	Accédez au mode de paramétrage et de configuration.
◀	Clé	Touche Maj gauche — déplace l'unité d'affichage
▼ (maintenir 3s)	Clé	Arrêt du fonctionnement SCR
▲ (maintenir 3s)	Clé	Exécuter SCR après l'arrêt
SUIS	Clé	Basculer entre les modes de fonctionnement automatique et manuel

SCR - [1] [2] [3] [4] [5] [6] [7]

Code	Paramètre	Options
SCR	Catégorie de produits	Régulateur de puissance SCR
[1]	Type de série	Régulateur SCR numérique intelligent série 7 : série 7
[2]	Phase de charge	3 : Système de charge triphasé
[3]	Courant de charge	4 h : 40 A \| 6 h : 60 A \| 7 h : 75 A \| 12 h : 100 A
[4]	Puissance auxiliaire	2 : 220 V CA \| D : 12-24 V CC
[5]	Signal d'entrée	1 : 0-10 mA \| 2 : 0-20 mA \| 8 : 4-20 mA \| 5 : 0-5 V CC \| 6 : 0-10 V CC \| 7 : 1-5 V CC \| 3 : 2-10 V CC
[6]	Alarme de surchauffe	N : Sans alarme \| M : Avec 1 sortie relais d'alarme
[7]	Communication	N : Sans RS-485 \| M : Avec RS-485 Modbus RTU

Exemple 1 : SCR-7-3628-MM — Série 7, triphasé, 60 A, alimentation auxiliaire 220 VCA, entrée 4-20 mA, avec alarme de surchauffe, avec communication RS-485 Modbus RTU.

Exemple 2 : SCR-7-3128-NN — Série 7, système triphasé à 4 fils, 100 A, alimentation auxiliaire 220 VCA, entrée 4-20 mA, sans alarme, sans communication RS-485.

Remarques importantes :

Ce SCR est compatible uniquement avec les charges résistives. Les charges capacitives ne sont pas compatibles.
Dans une configuration en étoile avec un système triphasé à 4 fils, le fil neutre ne peut PAS être connecté au système ; les 3 phases doivent être équilibrées.
Un fusible rapide d'une intensité nominale de 1,5 fois le courant de charge réel doit être installé pour protéger le SCR contre les surcharges.
Un coussinet en caoutchouc de silicone ou un composé de silicone doit être appliqué sur la partie inférieure du SCR pour favoriser la dissipation de la chaleur.
Pour calculer la valeur nominale du SCR requise, utilisez deux fois le courant de phase réel comme valeur nominale minimale du SCR.

Cliquez sur le lien ci-dessous pour télécharger le catalogue du régulateur de puissance SCR-7.

Catalogue -(SCR-7)

Cette vidéo présente un test réalisé sur un régulateur de puissance triphasé Maxwell SCR. L'oscilloscope, visible dès le début, affiche le signal carré de la charge. Notre ingénieur de test utilise un générateur de signaux standard (4-20 mA). Nous alimentons le SCR avec un faible signal d'entrée, que nous augmentons progressivement. Comme vous pouvez le constater, les voyants s'illuminent à mesure que le signal d'entrée augmente. Le voltmètre affiche la tension de chaque phase, qui passe de 0 V à environ 380 Vca. Ce régulateur SCR offre également d'autres fonctionnalités telles que le démarrage progressif, la limitation des tensions de sortie minimale et maximale, la commande manuelle et la protection contre la surchauffe. La communication RS-485 Modbus est également disponible.

Le régulateur de puissance intelligent de la série SCR-7 est spécialement conçu pour le contrôle précis de la température dans les applications de chauffage industriel. Sa conception robuste, son interface numérique et sa connectivité RS-485 en font un choix idéal pour une large gamme d'environnements industriels exigeants. Cet appareil est particulièrement adapté aux applications nécessitant une alimentation électrique stable et sans surtensions, où la fonction de démarrage progressif et les limites de sortie configurables assurent une protection essentielle des éléments chauffants sensibles.

Fours industriels, fours de cuisson et fours à haute température
zones de chauffage pour l'extrusion et le moulage par injection de plastique
procédés de fabrication du verre et de la céramique
chambres d'essais environnementaux et systèmes de cyclage thermique
Systèmes de chauffage, ventilation et climatisation (CVC) et de chauffage industriel avec contrôle centralisé
Régulation de la température des réacteurs et des procédés chimiques
équipements de transformation et de séchage des aliments
Chauffage des salles blanches pour la fabrication de semi-conducteurs et de produits électroniques
Systèmes de chauffage infrarouge et contrôle des radiateurs radiants
Réseaux de chauffage automatisés pour usines avec intégration PLC/SCADA
