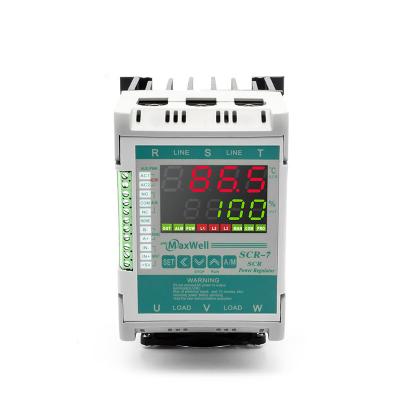

régulateur de puissance SCR à affichage numérique intelligent
-régulateur de puissance triphasé , détection de phase automatique
-fonction de démarrage progressif pour protéger le SCR et la charge contre les surintensités
-affichage intégré avec divers indicateurs LED pour l'affichage de l'état et des erreurs
-dissipateur thermique et ventilateurs intégrés avec détection de température
-alarme de surtempérature , protection de sortie après alarme activée (sauf scr-51)
-sortie maximale et minimale configurable
-transfert sans à-coups à commande automatique/manuelle (sauf scr-51)
-fonction marche/arrêt
- communication RTU modbus rs-485 en option
-tension de charge nominale 110~480vac 50/60hz
-l'alimentation pour que le SCR fonctionne est de 100-240vac
-entrée, 0-10vdc, 4-20ma, 0-5vdc, 1-5vdc, 2-10vdc, 0-20ma, 0-10ma
-le SCR ne fonctionne qu'avec une charge résistive , ne peut pas fonctionner avec une charge capacitive ou une charge inductive
mises en garde et remarques
-le fusible rapide doit être déployé dans le système pour protéger le SCR
-SCR ne fonctionnera pas si la charge est inférieure à 0.5A ou sans charge
-beaucoup de chaleur sera générée lorsque SCR fonctionne , la température ambiante doit être inférieure à 50℃ , les ventilateurs intégrés seront activés si la température sur le radiateur SCR est supérieure à 60℃ , si la température ambiante est supérieure à 60℃ , des ventilateurs supplémentaires doivent être installés dans l'armoire de commande pour aider au refroidissement. sinon le mécanisme d'autoprotection sera déclenché et la sortie sera interrompue.
-la vis doit être solidement fixée sur l'entrée et la sortie, sinon une chaleur excessive s'accumulera sur la vis et endommagera le scr
diagramme de connexion
taille et dimensions
Description du panneau
