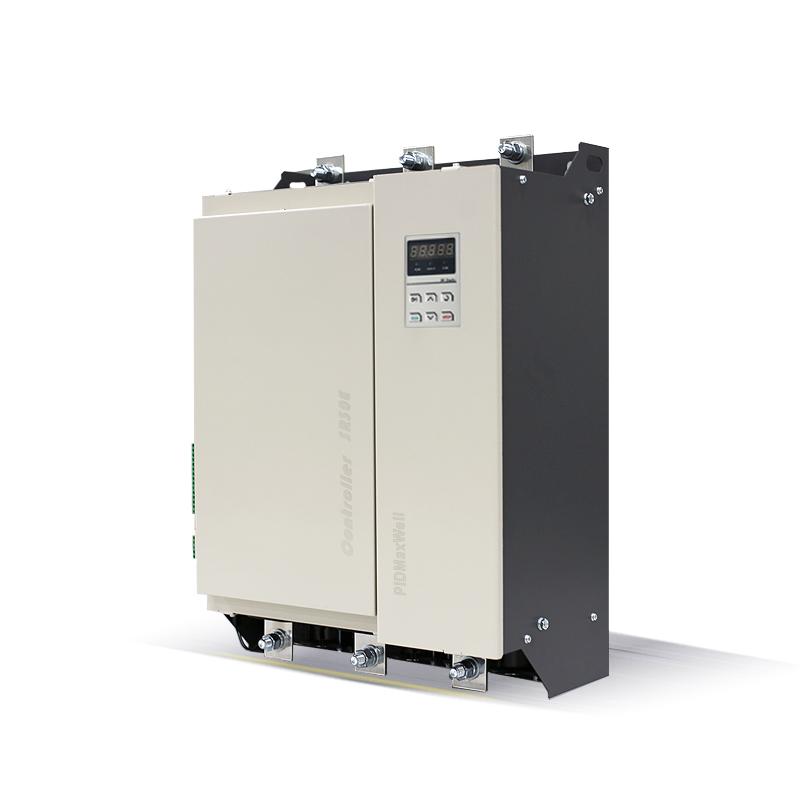

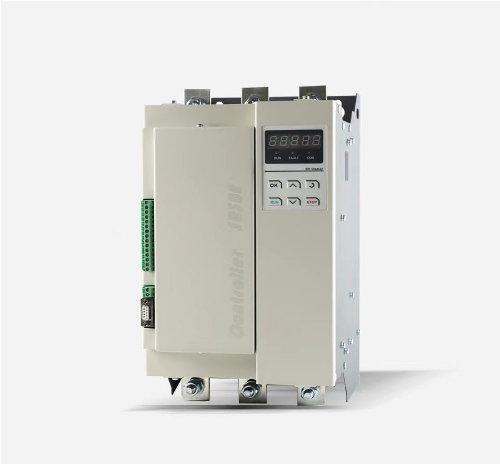

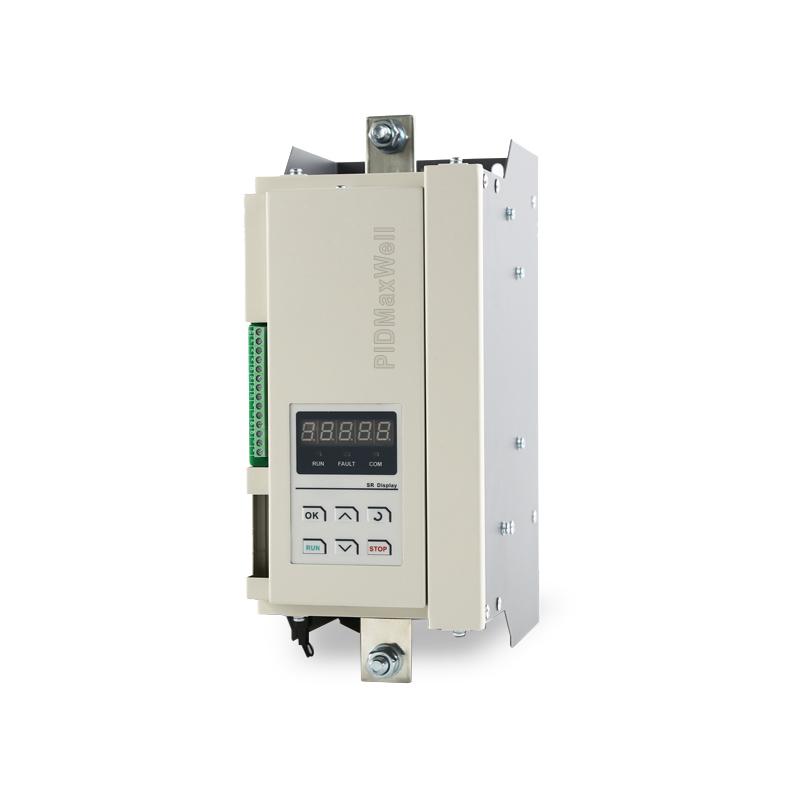

Régulateur de puissance SCR triphasé avancé

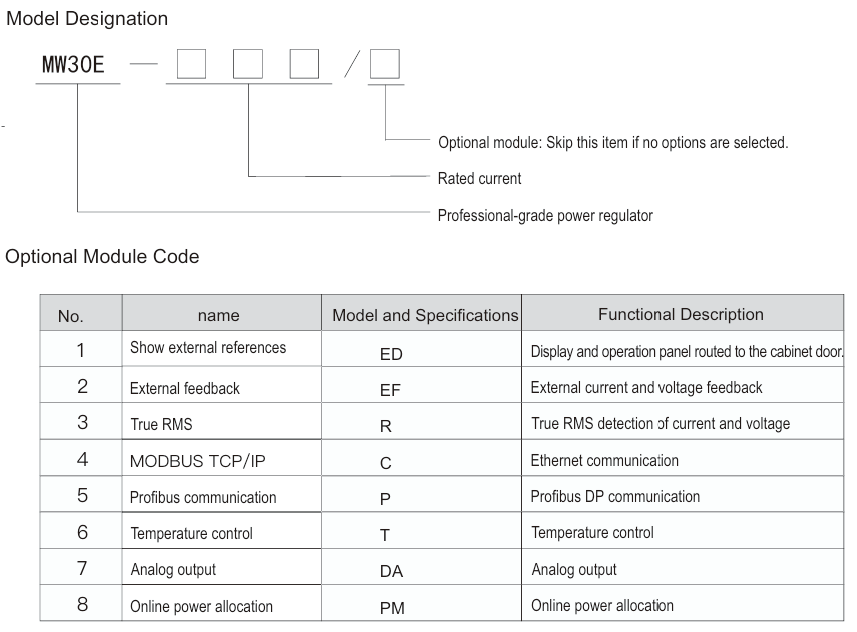

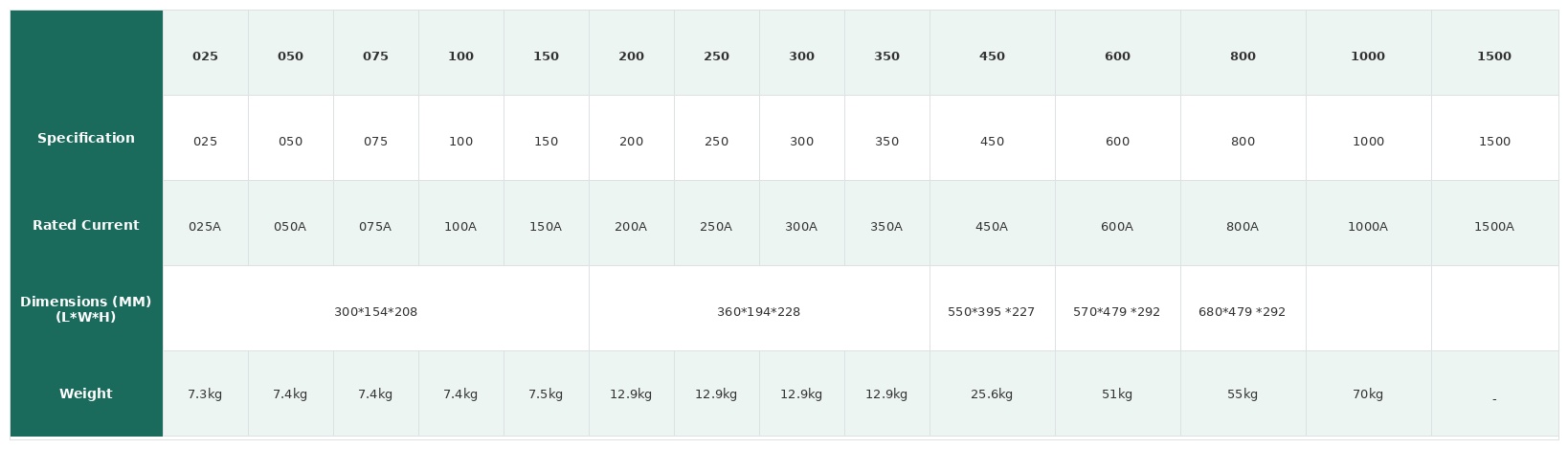

1. Informations de commande



2. Exemple de commande

MW30E-250-P--- série MW30E, 250 ampères, avec communication Profibus DP

3. Informations détaillées dont nous avons besoin afin de pouvoir choisir le SCR correct pour votre application

--Veuillez identifier votre type de charge, s'agit-il d'une charge résistive comme des chauffages, des lampes IR, ou d'une charge inductive comme un transformateur ?
--Quelle est la puissance totale de votre charge, dans cet artical, nous allons utiliser un exemple pratique, disons que nous avons un système de chauffage à 36KW, source 400V
--Quel est votre circuit électrique ? cela peut être en Delta, en Étoile (Wye), ou en Étoile avec fil neutre
--Pour un chauffage typique avec 36KW, source 400V en configuration Étoile, le courant de phase sera de 52.17 ampères
--Pour la série MW30E SCR, le modèle correct serait MW30E-075, un SCR de 75 ampères fera l'affaire, nous avons une version 50 ampères, mais 52.17 dépasse déjà la capacité nominale, donc le meilleur choix serait 75 ampères
--L'une des caractéristiques uniques de notre MW30E est que le SCR peut être utilisé jusqu'à 100% de sa capacité nominale, la politique de détarage à 50%, 40% n'est pas nécessaire pour notre SCR MW30E
--Veuillez télécharger le fichier PDF ci-dessous pour mieux comprendre la relation entre la tension de phase, le courant de phase et la tension de ligne, le courant de ligne dans différents circuits électriques.

[PDF] Comment calculer votre courant de phase pour sélectionner le SCR correct

Documents et Téléchargements

[PDF] Catalogue et manuel d'utilisateur MW30E

Q : Quels types de charges le MW30E est-il adapté ?
R : Le MW30E est un régulateur de puissance très polyvalent, adapté aux charges résistives, inductives et capacitives, selon le mode de commande sélectionné. Il est idéal pour les éléments chauffants industriels, les transformateurs (commande côté primaire/secondaire) et les applications de fusion par induction.

Q : Le MW30E prend-il en charge la régulation en courant constant ou en tension constante ?
R : Oui, le MW30E dispose d’un réglage PID en boucle fermée avancé permettant de maintenir soit une tension de sortie constante, soit un courant de sortie constant, soit une puissance de sortie constante, en compensant automatiquement les fluctuations de la tension du réseau ou les variations de l’impédance de charge.

 Q : Puis-je connecter le MW30E à mon système PLC ou SCADA existant ?
R : Absolument. Le MW30E est fourni en standard avec une interface de communication RS-485 prenant en charge le protocole Modbus-RTU. Des modules d’extension optionnels sont également disponibles pour les communications Ethernet et Profibus DP.

 Q : Quels sont les avantages du mode de commande à passage par zéro pour mon application ?
R : La commande à passage par zéro active et désactive la puissance précisément lorsque la tension alternative traverse le zéro. Cela réduit significativement la distorsion harmonique et les interférences électromagnétiques (EMI), tout en maintenant un facteur de puissance proche de 1, ce qui en fait un excellent choix pour les charges purement résistives.

Q : Que se passe-t-il si le régulateur surchauffe ou subit une surintensité ?
R : Le MW30E est équipé de systèmes de protection complets. Si le courant dépasse 125 % de la valeur nominale, une alarme de surintensité se déclenche et une action de protection est activée. De même, si la température du thyristor dépasse 85 °C, l’unité émet une alarme et coupe la sortie afin de prévenir les dommages thermiques.

Q : Le panneau d’affichage peut-il être monté à l’extérieur sur la porte d’une armoire ?
R : Oui, un panneau d’affichage et de commande externe optionnel (code de module ED) est disponible. Il peut être connecté via un câble réseau standard (jusqu’à 4 mètres) et monté sur la porte de l’armoire pour une observation des données en temps réel et un réglage des paramètres sans ouvrir le boîtier.

Q : Qu’est-ce que la fonction « allocation de puissance en ligne » mentionnée dans le catalogue ?
R : L’allocation de puissance en ligne est une fonctionnalité avancée optionnelle conçue pour les systèmes comportant plusieurs régulateurs de puissance. Elle synchronise la répartition de puissance entre les appareils connectés afin d’éviter les pics de puissance simultanés, améliorant ainsi la continuité du courant sur le bus et réduisant la charge globale de votre infrastructure électrique.

Q : Quelles sont les méthodes de déclenchement des SCR ?
R : Il existe deux méthodes pour déclencher les contrôleurs de puissance à SCR : passage par zéro et angle de phase. Tous les SCR ne peuvent pas être déclenchés par les deux méthodes, et certaines situations imposent la méthode requise. Les chauffages classiques sont généralement fabriqués avec du fil de nichrome, qui prend en charge à la fois le passage par zéro et le déclenchement par angle de phase. Cela offre une flexibilité lors du choix d’un SCR pour votre système.
Q : Veuillez télécharger un fichier Word ci-dessous pour une explication détaillée des modes de déclenchement d’un SCR, ainsi que les avantages et inconvénients des différents modes de déclenchement.

[WORD]Q : Quelles sont les méthodes de déclenchement des SCR ?
