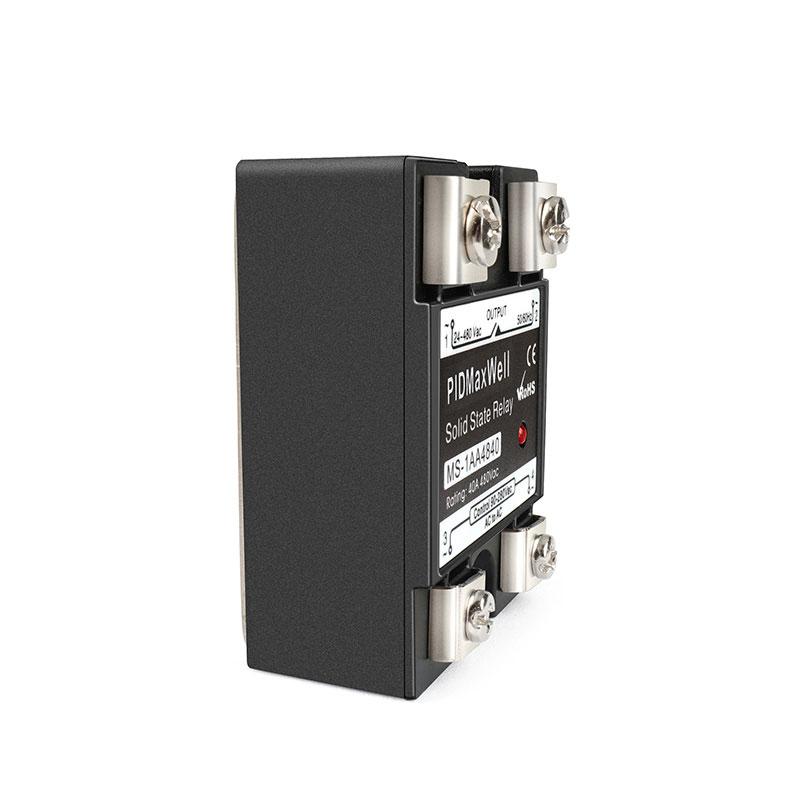

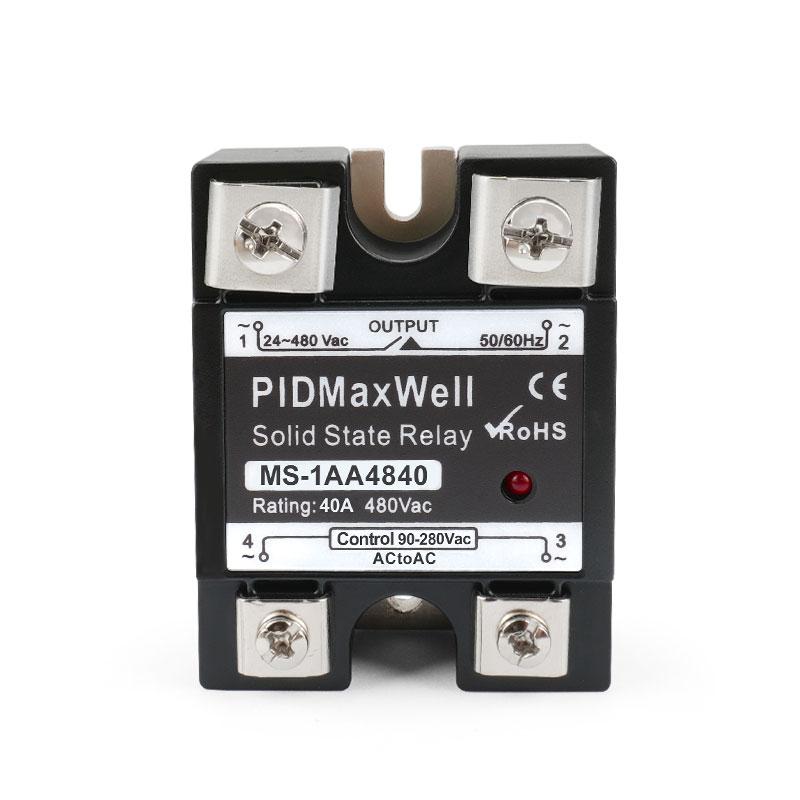

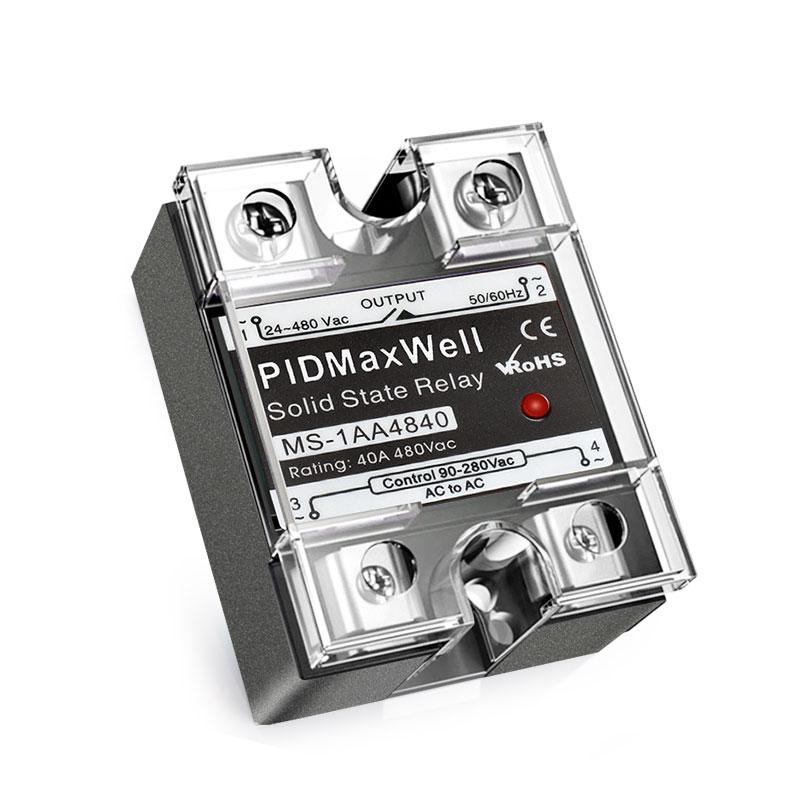

Relais statique SSR (Sturm Response) à entrée CA et charge CA

La série Maxwell MS-1AA4840 est une gamme de relais statiques monophasés AC/AC robustes et fiables, conçus pour les applications de contrôle industriel exigeantes. Doté d'une large plage de tension d'entrée de 90 à 280 V AC et d'une capacité de tension de charge polyvalente de 24 à 480 V AC, ce relais pour montage sur panneau s'intègre facilement dans divers systèmes électriques fonctionnant à 50/60 Hz. Il intègre une technologie de déclenchement au passage par zéro et un circuit d'amortissement RC intégré pour toutes les intensités, offrant une protection exceptionnelle contre les surtensions transitoires et garantissant un fonctionnement silencieux et une réponse rapide. Logé dans un boîtier compact en ABS ignifugé et entièrement scellé à la résine pour une isolation maximale, le relais MS-1AA4840 garantit une performance durable même dans les environnements les plus difficiles. Avec des courants de charge allant de 10 A à 120 A, il constitue la solution idéale pour un contrôle précis dans les systèmes de chauffage, les machines de transformation des plastiques, le CVC et divers processus industriels automatisés. Tous les modèles sont conformes aux normes CE, CCC et RoHS.

marque:
PIDMaxWell
article n°.:
MS-1AA48
Paiement:
T.T, Credit Card, Paypal etc, to be negotiate
prix du marché:
$10
le prix:
$5
origine du produit:
Made in China
Couleur:
black
commande minimum:
10 PCS
Poids du produit:
0.1kg
délai de mise en œuvre:
14 days after payment confirmed

enquête maintenant

Caractéristiques principales

Large gamme de tensions	Entrée de commande 90–280 VCA et tension de charge 24–480 VCA, compatible avec les systèmes 110 V/220 V/380 V/480 V.
Déclencheur de passage par zéro	Commutation au point de passage par zéro de la forme d'onde alternative, minimisant le bruit électrique et les interférences électromagnétiques.
Amortisseur RC intégré	Un circuit d'amortissement RC intégré, présent sur toutes les intensités nominales, supprime les transitoires de tension et protège la charge.
Composants de commutation de haute qualité	Utilise un TRIAC de haute qualité pour les modèles 10A–40A ; configuration SCR dos à dos pour 60A et plus.
Isolement maximal	Unités entièrement scellées avec de la résine ; rigidité diélectrique ≥3500Vrms (entrée/sortie) pour une isolation supérieure.

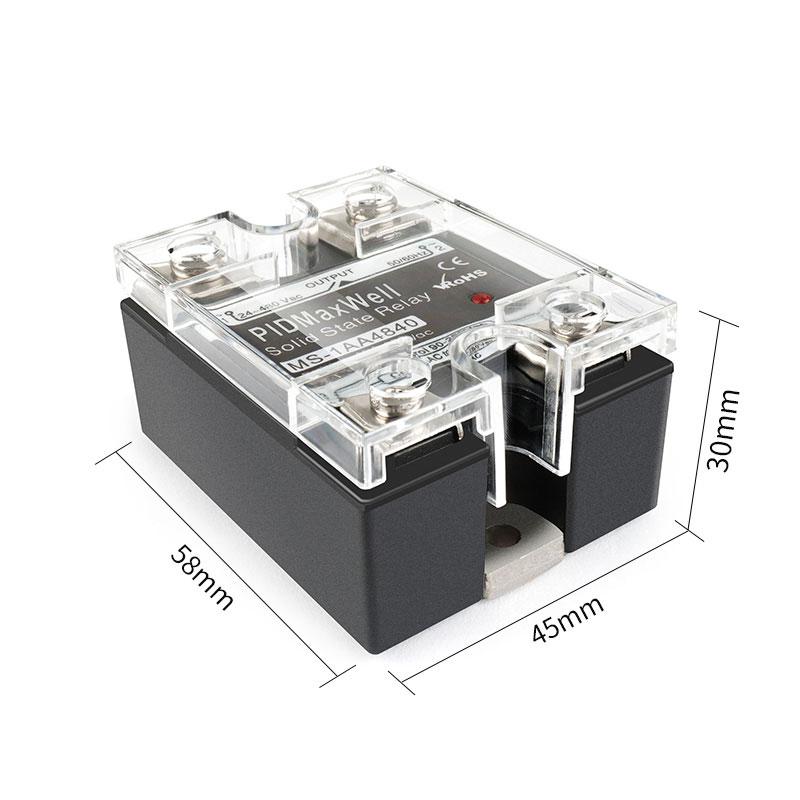

Facteur de forme compact et standardisé	Tous les modèles partagent des dimensions physiques identiques (45,7 mm × 20,5 mm × 58,4 mm) pour une conception de panneau simplifiée.
Indicateur de processus à LED	La LED intégrée fournit une confirmation visuelle en temps réel de l'état de fonctionnement du relais.
Sécurité et conformité	Boîtier en ABS ignifugé ; certifié conforme aux normes CE, CCC et RoHS.

Spécifications techniques

Paramètre	Valeur
Tension de commande	90~280 V CA
Tension de charge	24~480 VCA (50/60 Hz)
Charger les options actuelles	10 A / 25 A / 40 A / 60 A / 80 A / 100 A / 120 A
Tension minimale de mise en marche	90 V CA
Tension minimale de coupure	10 V CA
Courant d'entrée maximal	10 mA
Durée maximale d'allumage	40 ms
Durée maximale d'arrêt	40 ms
Courant de fuite maximal hors état	5 mA (à la tension nominale)
Chute de tension maximale à l'état passant	1,6 Vrms (au courant nominal)
Min Hors état dv/dt	500 V/µs (à la tension nominale maximale)
Rigidité diélectrique (entrée/sortie)	≥ 3500 Vrms
Rigidité diélectrique (E/S/Base)	≥ 2500 Vrms
Surtension transitoire	1200 Vpk
Température de fonctionnement	-30°C à +75°C (35 à 85 % HR)
Température de stockage	-30 °C à +95 °C
Poids	0,1 kg
Matériau du boîtier	ABS ignifugé
Dimensions (L×P×H)	45,7 mm × 20,5 mm × 58,4 mm
Certifications	CE, CCC, RoHS

Segment de code	Description	Options / Valeur
MS	Nom de la série	Relais statique Maxwell
1	Type de relais	Relais statique monophasé
AA	Configuration d'entrée	Entrée CA, plage 90~280 V CA
48	Tension de charge	24~480 VCA (50/60 Hz)
[Amplitude de charge]	Courant de charge	10 / 25 / 40 / 60 / 80 / 100 / 120 (Ampères)

Cliquez sur le lien ci-dessous pour télécharger le catalogue et le manuel d'utilisation. MS-AA4840

Catalogue MS-1AA4840

Le relais statique MS-1AA4840 est conçu pour offrir polyvalence et fiabilité dans une large gamme d'applications industrielles et commerciales. Son déclenchement au passage par zéro et son circuit d'amortissement RC intégré le rendent particulièrement adapté à la commande de charges résistives et inductives sans générer de parasites électriques. L'entrée de commande 90-280 V CA permet une connexion directe aux circuits de commande standard du secteur, simplifiant ainsi la conception du système et réduisant le besoin de conditionnement de signal supplémentaire. Parmi ses applications courantes, on peut citer la régulation précise de la température dans les enceintes climatiques, les réchauffeurs industriels et les incubateurs. Il est également largement utilisé dans les machines de transformation des plastiques, les machines de lubrification et les systèmes CVC pour une commutation de puissance efficace. De plus, sa conception robuste garantit un fonctionnement fiable dans les systèmes d'éclairage de commande d'ascenseurs, les contrôleurs de fontaines et autres systèmes automatisés nécessitant une commutation de puissance CA fréquente et fiable.

Appareils de chauffage industriels et chambres d'essais à haute et basse température
Machines de moulage par injection et d'extrusion de plastique
Systèmes de chauffage, ventilation et climatisation et contrôle de la climatisation
Machines d'incubation et contrôle de la température en laboratoire
Contrôle des machines de graissage et du système de lubrification
Systèmes d'éclairage et d'escaliers mécaniques pour ascenseurs
Contrôleurs de fontaines et automatisation des jeux d'eau
Commutation de puissance CA à usage général dans l'automatisation industrielle
