Relais statique à entrée CC et charge CA

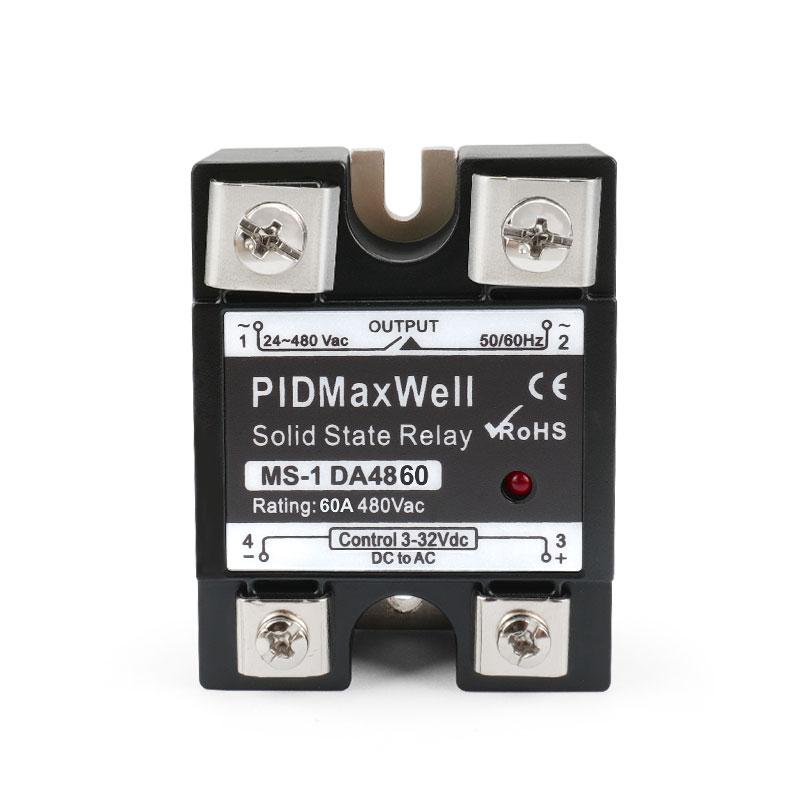

La série Maxwell MS-1DA48 est un relais statique monophasé CC/CA haute performance, conçu pour une commutation fiable et efficace dans les environnements industriels exigeants. Doté d'une large plage de tension d'entrée de 3,2 à 32 V CC et d'une capacité de charge robuste de 24 à 480 V CA, ce relais pour montage sur panneau est conçu pour une interface simplifiée avec les microcontrôleurs, les automates programmables et autres dispositifs logiques basse tension. Il utilise une technologie de déclenchement au passage par zéro avancée et intègre un circuit d'amortissement RC sur toute l'intensité nominale, garantissant un fonctionnement silencieux et une protection supérieure contre les surtensions transitoires. Logé dans un boîtier compact en ABS ignifugé et entièrement scellé à la résine pour une isolation maximale, le relais MS-1DA48 garantit une durabilité et une sécurité exceptionnelles dans les environnements difficiles. Avec des options de courant de charge allant de 10 A à 120 A, il constitue la solution idéale pour un contrôle précis dans les systèmes de chauffage, les machines de transformation des plastiques, le CVC et divers processus industriels automatisés. Tous les modèles sont conformes aux normes CE, CCC et RoHS.

marque:
PIDMaxWell
article n°.:
MS-1DA48
Paiement:
T.T, Credit Card, Paypal etc, to be negotiate
prix du marché:
$10
le prix:
$5
origine du produit:
Made in China
Couleur:
black
commande minimum:
10
Poids du produit:
0.1kg
délai de mise en œuvre:
14 days after payment confirmed

enquête maintenant

Caractéristiques principales

Plage de tension d'entrée étendue	Entrée de commande 3,2–32 V CC, directement compatible avec les automates programmables, les microcontrôleurs et les régulateurs de température.
Plage de tension de charge étendue	La tension de charge de 24 à 480 V CA prend en charge les systèmes de tension multilignes 110 V/220 V/380 V/480 V.
Déclencheur de passage par zéro	Commutation au point de passage par zéro de la forme d'onde alternative, minimisant le bruit électrique et les interférences électromagnétiques.
Amortisseur RC intégré	Un circuit d'amortissement RC intégré, présent sur toutes les intensités nominales, supprime les transitoires de tension et protège la charge.
Composants de commutation de haute qualité	TRIAC de haute qualité pour les modèles 10A–40A ; configuration SCR dos à dos pour 60A et plus.
Isolement maximal	Unités entièrement scellées avec de la résine ; rigidité diélectrique ≥3500Vrms (entrée/sortie) pour une isolation supérieure.

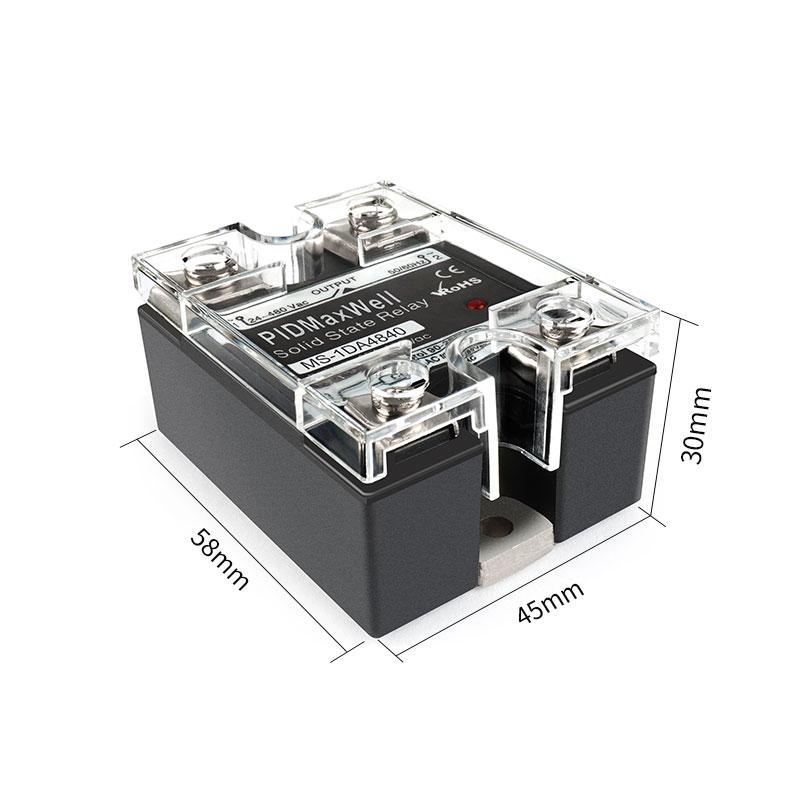

Facteur de forme compact et standardisé	Tous les modèles partagent des dimensions physiques identiques (45,7 mm × 20,5 mm × 58,4 mm) pour une conception de panneau simplifiée.
Indicateur de processus à LED	La LED intégrée fournit une confirmation visuelle en temps réel de l'état de fonctionnement du relais.
Sécurité et conformité	Boîtier en ABS ignifugé ; certifié conforme aux normes CE, CCC et RoHS.

Spécifications techniques

Paramètre	Valeur
Tension de commande	3,2~32 V CC
Tension de charge	24~480 VCA (50/60 Hz)
Charger les options actuelles	10 A / 25 A / 40 A / 60 A / 80 A / 100 A / 120 A
Tension minimale de mise en marche	3,2 V CC
Tension minimale de coupure	1 V CC
Courant d'entrée maximal	25 mA
Durée maximale d'allumage	10 ms
Durée maximale d'arrêt	10 ms
Courant de fuite maximal hors état	5 mA (à la tension nominale)
Chute de tension maximale à l'état passant	1,6 Vrms (au courant nominal)
Min Hors état dv/dt	500 V/µs (à la tension nominale maximale)
Rigidité diélectrique (entrée/sortie)	≥ 3500 Vrms
Rigidité diélectrique (E/S/Base)	≥ 2500 Vrms
Surtension transitoire	1200 Vpk
Température de fonctionnement	-30°C à +75°C (35 à 85 % HR)
Température de stockage	-30 °C à +95 °C
Poids	0,1 kg
Matériau du boîtier	ABS ignifugé
Dimensions (L×P×H)	45,7 mm × 20,5 mm × 58,4 mm
Certifications	CE, CCC, RoHS

Segment de code	Description	Options / Valeur
MS	Nom de la série	Relais statique Maxwell
1	Type de relais	Relais statique monophasé
DA	Configuration d'entrée	Entrée CC, plage 3,2~32 V CC
48	Tension de charge	24~480 VCA (50/60 Hz)
[Amplitude de charge]	Courant de charge	10 / 25 / 40 / 60 / 80 / 100 / 120 (Ampères)

Cliquez sur le lien ci-dessous pour télécharger le catalogue et le manuel d'utilisation. MS-DA48

Catalogue MS-1DA48

Le relais statique MS-1DA4840 est conçu pour offrir polyvalence et fiabilité dans une large gamme d'applications industrielles et commerciales. Son déclenchement au passage par zéro et son circuit d'amortissement RC intégré le rendent particulièrement adapté à la commande de charges résistives et inductives sans générer de parasites électriques. L'entrée de commande 3,2–32 V CC permet une connexion directe aux automates programmables, microcontrôleurs et régulateurs de température, simplifiant ainsi l'intégration du système et éliminant le besoin de composants de conditionnement de signal supplémentaires. Parmi ses applications courantes, on peut citer la régulation précise de la température dans les enceintes climatiques, les réchauffeurs industriels et les incubateurs. Il est également largement utilisé dans les machines de transformation des plastiques, les machines de lubrification et les systèmes CVC pour une commutation de puissance efficace. De plus, sa conception robuste garantit un fonctionnement fiable dans les systèmes d'éclairage de commande d'ascenseurs, les contrôleurs de fontaines et autres systèmes automatisés nécessitant une commutation de puissance CA fréquente et fiable.

Appareils de chauffage industriels et chambres d'essais à haute et basse température
Machines de moulage par injection et d'extrusion de plastique
Systèmes de chauffage, ventilation et climatisation et contrôle de la climatisation
Machines d'incubation et contrôle de la température en laboratoire
Contrôle des machines de graissage et du système de lubrification
Systèmes d'éclairage et d'escaliers mécaniques pour ascenseurs
Contrôleurs de fontaines et automatisation des jeux d'eau
Interface de sortie PLC et microcontrôleur pour la commutation de charge CA
