Relais statique à entrée CC et charge CC

Relais statique à entrée CC et charge CC

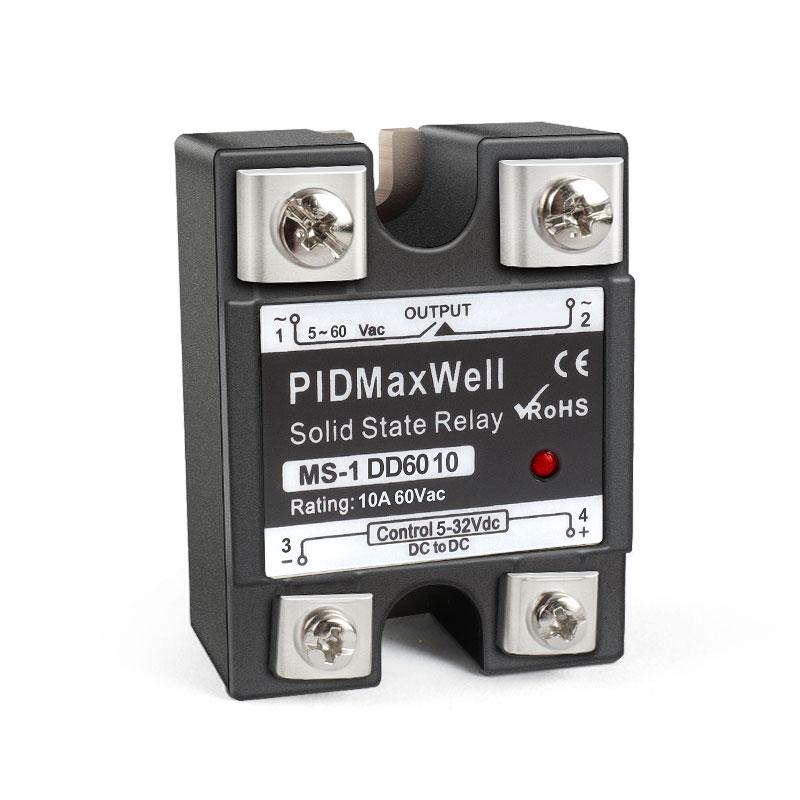

La série Maxwell MS-1DD60 est un relais statique monophasé CC/CC haute performance, conçu pour une commutation fiable dans les applications industrielles exigeantes. Doté d'une large plage de tension d'entrée de 5 à 32 V CC et d'une tension de charge nominale de 60 V CC, ce relais compact pour montage sur panneau utilise une technologie de déclenchement MOSFET avancée pour garantir des temps de réponse rapides et un fonctionnement silencieux. Avec des options de courant de charge allant de 10 A à 120 A, la série MS-1DD60 présente une taille physique uniforme pour tous les modèles, simplifiant ainsi l'installation et la conception du système. Son boîtier noir robuste et son indicateur de processus LED intégré en font un choix idéal pour une commande précise dans les petites applications de chauffage, la commande de vannes et autres charges inductives ou résistives. Tous les modèles sont conformes aux normes CE et RoHS, garantissant leur adéquation à un déploiement industriel mondial.

marque:
PIDMaxWell
article n°.:
MS-DD
Paiement:
T.T, Credit Card, Paypal etc, to be negotiate
prix du marché:
$10
le prix:
$5
origine du produit:
Made in China
Couleur:
black
commande minimum:
10 PCS
Poids du produit:
0.1kg
délai de mise en œuvre:
14 days after payment confirmed

enquête maintenant

Paramètre	Valeur
Tension de commande	5–32 V CC
Courant de contrôle	5–50 mA CC
Tension de charge	60 V CC
Charger les options actuelles	10 A / 25 A / 40 A / 60 A / 80 A / 100 A / 120 A
Chute de tension	< 1,5 V
Courant de fuite	< 2 mA
Temps de marche/arrêt	< 10 ms
Force diélectrique	2000 V CA
Résistance d'isolement	500 MΩ / 500 V CC
Température ambiante	-30°C à +75°C
Indicateur	DIRIGÉ
Poids	0,1 kg
Méthode de montage	Montage sur châssis/panneau

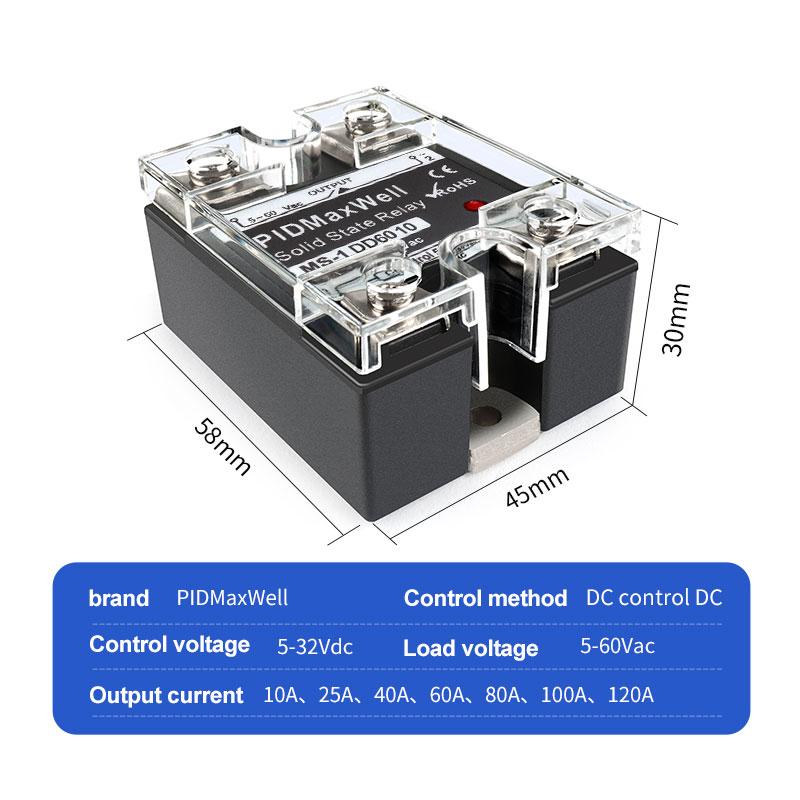

Dimensions (L×P×H)	45 mm × 27,5 mm × 57 mm
Conformité	CE, RoHS

Le code de commande suit le format suivant : MS – [Type] – [Tension de charge] – [Intensité de charge]

Segment de code	Description	Options / Valeur
MS	Nom de la série	Relais statique Maxwell
1	Type de relais	Relais statique monophasé
DD	Type d'entrée	Entrée CC/CC, 5–32 V CC
60	Tension de charge	Charge de 60 V CC
[Amplitude de charge]	Courant de charge	10 / 25 / 40 / 60 / 80 / 100 / 120 (Ampères)

Exemple : Exemple : MS-1DD6040 — Relais statique monophasé CC-CC, entrée 5-32 VCC, charge 60 VCC, 40 A.

Liste complète des codes de commande pour la série MS-1DD60 :

Code de commande	Description
MS-1DD6010	Charge de 10 A, 60 V CC, entrée de commande 5–32 V CC
MS-1DD6025	Charge de 25 A, 60 V CC, entrée de commande de 5 à 32 V CC
MS-1DD6040	Charge de 40 A et 60 V CC, entrée de commande de 5 à 32 V CC
MS-1DD6060	Charge de 60 A et 60 V CC, entrée de commande de 5 à 32 V CC
MS-1DD6080	Charge de 80 A, 60 V CC, entrée de commande 5–32 V CC
MS-1DD60100	Charge de 100 A, 60 V CC, entrée de commande 5–32 V CC
MS-1DD60120	Charge de 120 A, 60 V CC, entrée de commande 5–32 V CC

Cliquez sur le lien ci-dessous pour télécharger le catalogue et le manuel d'utilisation. MS-1DD60

Catalogue MS-DD

Le relais statique MS-1DD60 est extrêmement polyvalent et convient à une vaste gamme d'applications industrielles et commerciales. Sa rapidité de commutation et son déclenchement par MOSFET le rendent particulièrement adapté aux petits systèmes de chauffage résistif où un contrôle précis de la température est essentiel. Ce relais est tout aussi performant pour la commutation de charges inductives telles que les électrovannes, les moteurs à courant continu et les actionneurs linéaires dans les systèmes de fabrication automatisée et de contrôle de processus. Dans les systèmes alimentés par batterie et basse tension CC, son entrée de commande 5-32 V CC permet une intégration aisée avec les microcontrôleurs, les automates programmables et autres dispositifs de commande logiques. Son format compact et standardisé en fait également un excellent choix pour les armoires de commande, l'instrumentation de laboratoire et les plateformes d'automatisation embarquées où l'optimisation de l'espace et l'homogénéité des composants sont primordiales.

Petits éléments chauffants résistifs et systèmes de régulation de température
Commutation par électrovanne et actionneur dans l'automatisation des processus
Commande de moteurs à courant continu dans les systèmes de robotique et de convoyage
Interface de sortie pour automate programmable et microcontrôleur pour charges CC basse tension
commutation de l'alimentation des équipements de laboratoire et d'essai
Gestion des batteries et contrôle du système de stockage d'énergie
Panneaux de commande pour l'automatisation embarquée et les bâtiments intelligents
