Relais statique (SSR) de type Omron, entrée CC, charge CA

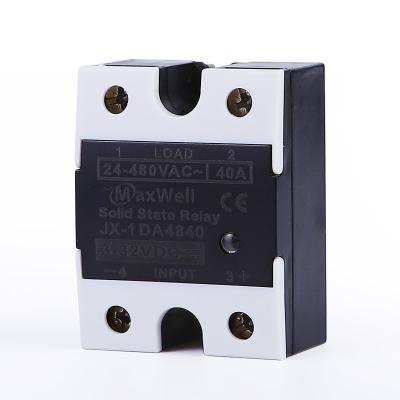

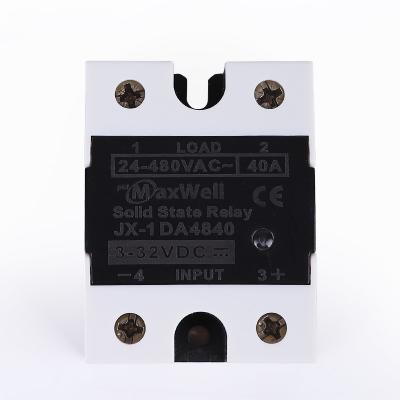

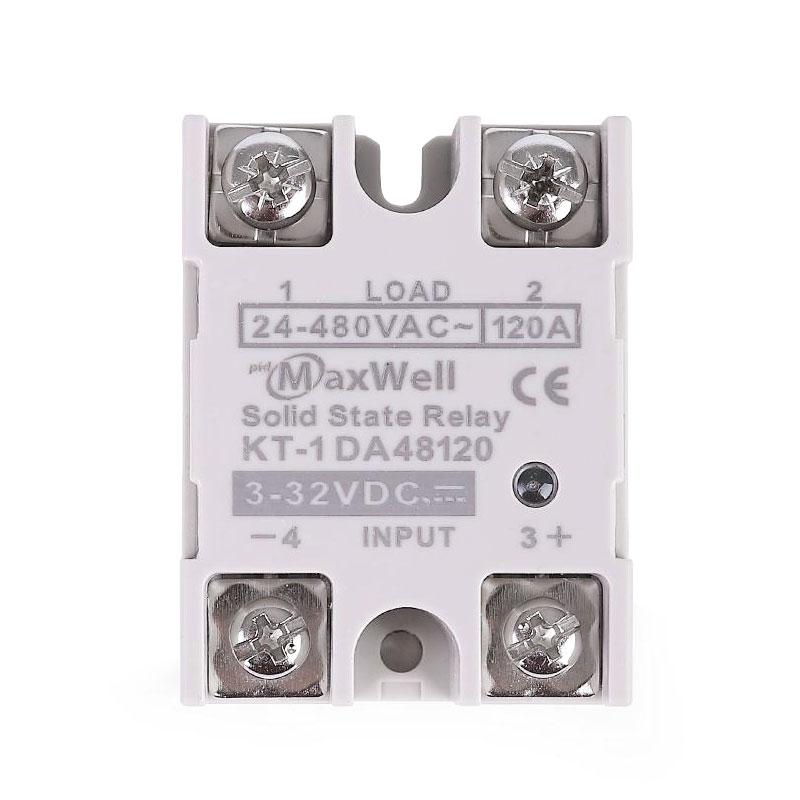

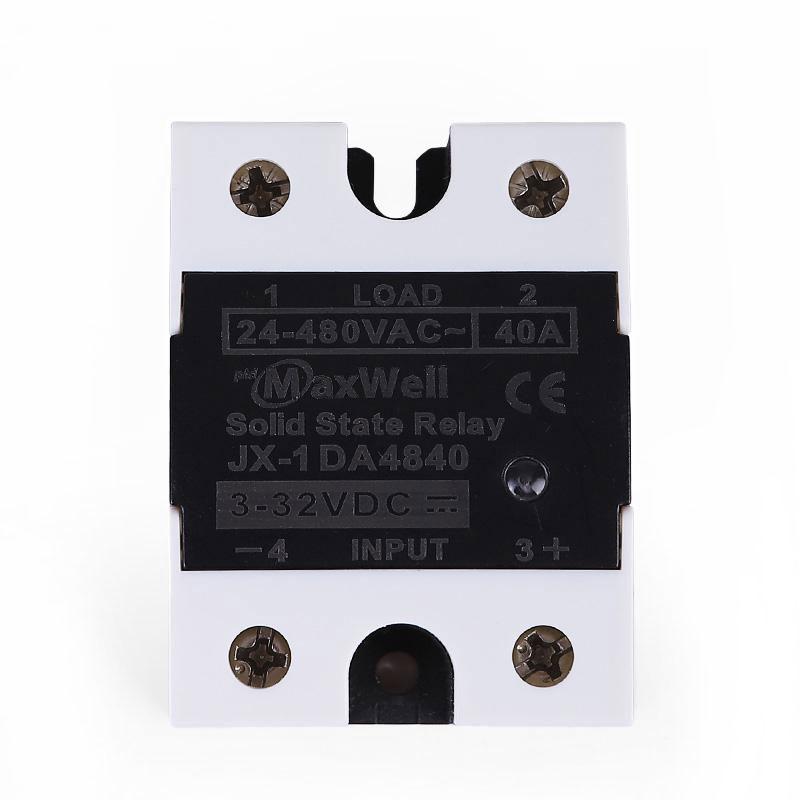

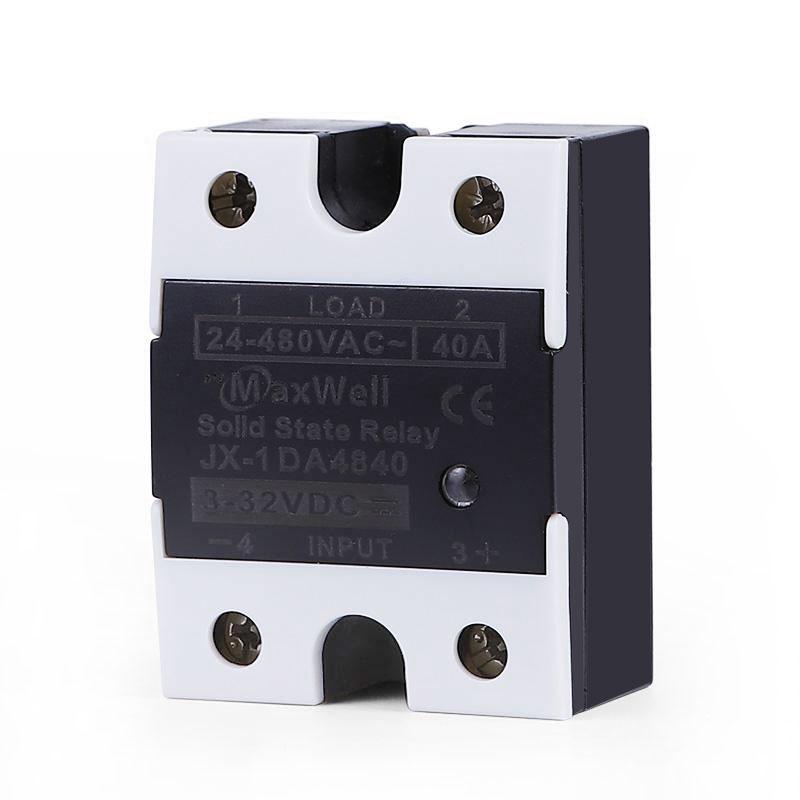

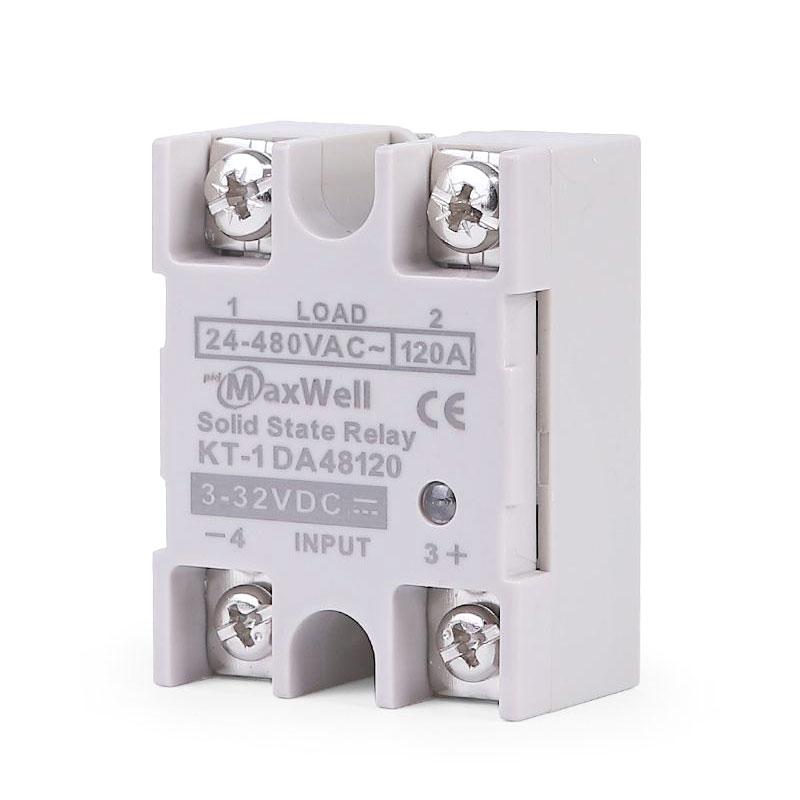

Les JX-1DA48 (boîtier noir à clapet) et KT-1DA48 (boîtier gris) sont des relais statiques monophasés à commande CC, conçus comme des alternatives économiques et faciles à installer aux relais statiques de type Omron G3NA. Les deux modèles présentent des caractéristiques électriques identiques et un encombrement réduit, ne différant que par le style et la couleur du boîtier.

Acceptant une tension de commande CC de 3,2 à 32 V, ces relais sont directement compatibles avec les sorties transistorisées des automates programmables, les entrées/sorties des microcontrôleurs et les signaux de commande CC industriels standard. Côté charge CA, ils supportent une tension de 24 à 480 V CA à 50/60 Hz, couvrant les systèmes 110 V, 220 V, 380 V et 480 V du monde entier. Disponibles en intensités nominales de 10 A, 25 A et 40 A, ces trois modèles présentent les mêmes dimensions physiques pour une interchangeabilité aisée.

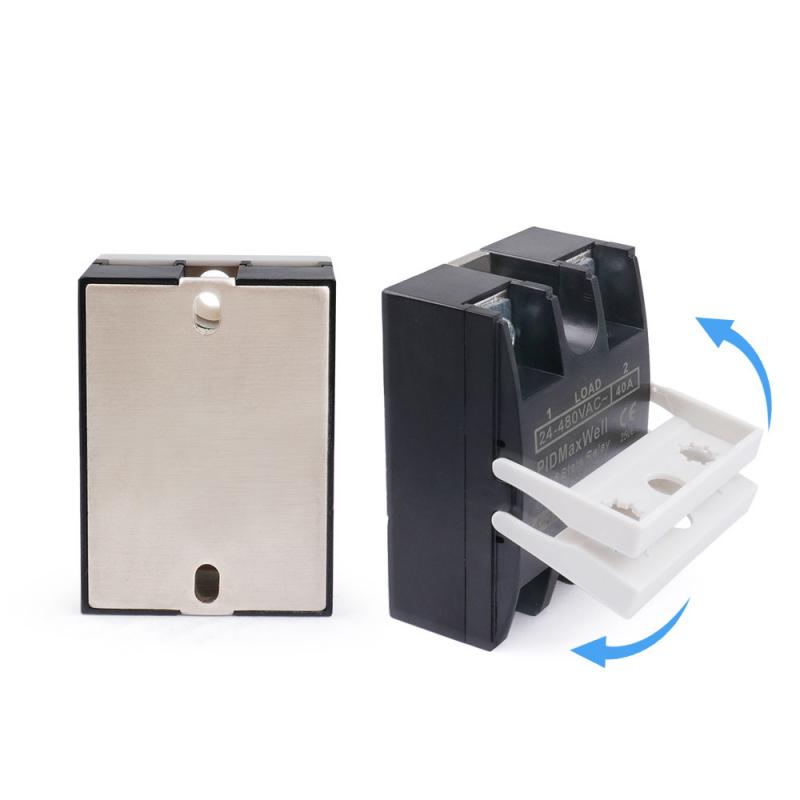

La technologie de déclenchement au passage par zéro garantit une commutation au point de passage par zéro naturel du signal alternatif, minimisant ainsi les interférences électromagnétiques et prolongeant la durée de vie de la charge. Un circuit d'amortissement RC intégré est présent sur les trois intensités nominales, offrant une protection supplémentaire contre les surtensions sans nécessiter de composants externes. Les modèles 10 A, 25 A et 40 A utilisent tous un étage de sortie TRIAC, assurant une commutation bidirectionnelle fiable. Un indicateur d'état à LED confirme visuellement et instantanément l'activation du relais. Le boîtier pour montage sur panneau comprend un couvercle de protection (JX-1DA48) pour une protection accrue des bornes. L'impression laser de marque privée et de logo personnalisé est disponible sur demande.
