Un régulateur de puissance (également appelé contrôleur de puissance) est une unité d'actionnement essentielle dans les systèmes industriels de commande du chauffage électrique ; sa fonction principale est de réguler la puissance de sortie. Cependant, de nombreux utilisateurs négligent un point essentiel : les régulateurs de puissance offrent plusieurs méthodes de régulation de la puissance. Les différentes charges de chauffage présentent des caractéristiques électriques et des exigences de processus distinctes, de sorte que le choix de la méthode de commande ne peut pas être généralisé. Les méthodes courantes de régulation de puissance sur le marché se répartissent en quatre grandes catégories : la commande par angle de phase (commande par déphasage), la commande au passage par zéro (commande par point zéro/cycle), la régulation de tension et la régulation de puissance. Comprendre ces principes fondamentaux permet d'éviter les erreurs lors de la sélection des équipements.

Pourquoi la méthode de régulation de puissance influence-t-elle le choix des équipements ? Bien que la fonction d'un régulateur de puissance soit de contrôler précisément la puissance de sortie, les différentes charges ont des exigences très différentes concernant le mode de sortie. Les éléments chauffants électriques standard et les fils résistifs présentent une résistance relativement stable pendant le fonctionnement, ce qui les rend plus faciles à commander ; en revanche, les charges telles que les lampes infrarouges, les tiges en carbure de silicium, les tiges en disiliciure de molybdène (MoSi2) et les transformateurs ont des caractéristiques électriques beaucoup plus complexes. Par exemple, les tiges en carbure de silicium présentent une zone de résistance négative entre 700 °C et 800 °C — où la résistance diminue effectivement lorsque la température augmente — ce qui les rend très sensibles à une dérive incontrôlée du courant si la méthode de commande n'est pas appropriée. Les charges inductives, telles que les transformateurs, sont extrêmement sensibles aux composantes continues de la forme d'onde de sortie ; une polarisation continue excessive peut entraîner la saturation du transformateur, voire sa destruction. Une incompatibilité entre la méthode de régulation et les caractéristiques de lacharge peut entraîner une commande de température instable, une sortie anormale, des interférences harmoniques excessives ou des performances de chauffage sous-optimales. La véritable clé de la sélection ne réside pas dans la puissance nominale elle-même, mais dans l'adéquation entre les caractéristiques de la charge et la méthode appropriée de régulation de puissance.

La commande au passage par zéro (régulation de puissance au passage par zéro) déclenche l'allumage ou l'extinction du thyristor lorsque la tension alternative est proche du point zéro, en ajustant le rapport de sortie en fonction de cycles complets de l'onde sinusoïdale. Un avantage distinct de cette méthode est que la forme d'onde de sortie reste complète et non déformée, ce qui entraîne une pollution harmonique minimale du réseau électrique. Comme la commutation s'effectue au point de passage par zéro de la tension, les pertes de commutation et les interférences électromagnétiques sont relativement faibles. Elle convient aux charges de chauffage résistives standard, telles que les éléments chauffants électriques, les fils résistifs, les fours, les fours électriques et les équipements de chauffage à air chaud. Pour les applications présentant une forte inertie thermique où certaines fluctuations de la puissance de sortie sont acceptables, la commande au passage par zéro constitue un choix économique. La commande de phase (ou commande par angle de phase) régule la sortie en faisant varier l'angle de conduction du thyristor pendant chaque demi-cycle de la forme d'onde alternative. Un angle de conduction plus grand entraîne une puissance de sortie plus élevée,tandis qu'un angle plus petit produit une puissance plus faible. Cette méthode permet une régulation continue et progressive de la puissance avec une grande précision ; cependant, elle entraîne la « découpe » de la forme d'onde de sortie, ce qui génère des harmoniques et provoque une pollution du réseau électrique. Elle convient aux applications nécessitant un réglage précis de la puissance et une régulation continue, bien que la tolérance de l'environnement électrique aux harmoniques doive être évaluée.

La régulation de tension se concentre principalement sur la modification de l'amplitude de la tension de sortie, influençant ainsi indirectement la puissance de chauffage. En pratique, la régulation de tension est souvent étroitement liée à la technologie de commande de phase. Certaines charges spécialisées sont sensibles aux variations de tension et peuvent nécessiter des méthodes spécifiques de régulation de tension. Par exemple, dans les systèmes de chauffage couplés par transformateur, la régulation de tension peut réduire le courant d'appel de la charge. Lors du choix d'une régulation de tension, il ne faut pas simplement appliquer les critères de sélection utilisés pour les éléments chauffants électriques standard ; une évaluation minutieuse est nécessaire afin de déterminer si la charge convient à une régulation continue de tension.

La régulation de puissance (ou commande de puissance) met l'accent sur l'ajustement proportionnel de la puissance moyenne. Plutôt que de modifier continuellement la forme des formes d'onde individuelles, elle ajuste la puissance moyenne fournie à la charge en contrôlant le rapport entre le temps « marche » et le temps « arrêt » sur une période donnée. La commande au passage par zéro est une mise en œuvre classique de ce type de régulation de puissance. En outre, la régulation de puissance peut être classée en modes à cycle fixe et à cycle variable. La régulation de puissance à cycle variable (également appelée commande basée sur les cycles) minimise le cycle de commande tout en conservant le déclenchement au passage par zéro ; elle répartit uniformément les formes d'onde de sortie afin d'éviter les perturbations du réseau liées aux commutations concentrées. Pour la grande majorité des équipements de chauffage résistifs, la régulation de puissance suffit à répondre aux exigences d'une commande stable de la température.

Alors, comment choisir entre ces méthodes de régulation de puissance ? Il n'existe pas de formule universelle pour la sélection ; les principes fondamentaux consistent à prendre en compte le type de charge et les exigences spécifiques de commande. Pour les éléments chauffants électriques standard et les fils résistifs, la commande au passage par zéro (une forme de régulation de puissance) est généralement le choix privilégié en raison de son bon rapport coût-efficacité et de ses faibles interférences. Dans les applications nécessitant un réglage de sortie plus continu, la commande de phase peut être envisagée selon les conditions réelles de fonctionnement. Lorsqu'on utilise des éléments chauffants en carbure de silicium (SiC), il est important de tenir compte de leurs caractéristiques de résistance négative dans la plage de 700 à 800 °C ; il est recommandé de choisir un régulateur de puissance dont la capacité en courant est au moins 1,3 fois supérieure au courant réel de la charge. Si aucun transformateur n'est utilisé, les éléments SiC doivent être connectés en série afin d'augmenter l'impédance. Les charges telles que les éléments en disiliciure de molybdène (MoSi2), le fil de molybdène et le tungstène présentent des variationsimportantes de résistance entre les états froid et chaud, bien que la relation entre la résistance et la température soit linéaire ; une fonction de démarrage progressif (réglable de 1 à 120 secondes) est recommandée afin d'atténuer efficacement les surtensions au démarrage. Les charges de transformateur sont inductives ; une attention particulière doit être accordée au contrôle de la composante continue dans la forme d'onde de sortie afin d'éviter la saturation par polarisation continue. Un régulateur de puissance doté de capacités de démarrage progressif et de déclenchement au passage par zéro est recommandé. Aucune méthode unique ne convient à tous les équipements ; le choix dépend de l'application spécifique.

La sélection d'une mauvaise méthode de régulation de puissance peut entraîner diverses conséquences indésirables : des fluctuations importantes de température et une instabilité, lorsqu'une inadéquation entre la méthode de commande et l'inertie thermique de la charge provoque une oscillation de température ; un chauffage lent et une faible efficacité, lorsque le mode de sortie de puissance ne correspond pas aux caractéristiques de la charge, empêchant la température d'augmenter correctement ; une augmentation des interférences électriques, car la commande par angle de phase génère des harmoniques susceptibles de perturber d'autres équipements de précision connectés au même réseau électrique ; et une durée de vie réduite des éléments chauffants — par exemple, si un élément SiC devient incontrôlable dans la zone de résistance négative, une brusque pointe de courant pourrait le détruire instantanément. Des dommages aux équipements peuvent également survenir, tels qu'une surintensité ou une surchauffe des modules thyristors internes du régulateur — pouvant entraîner une destruction immédiate — ou encore la saturation et la défaillance d'un transformateur causées par une forte polarisation continue. Les charges nécessitant une régulation continue de tension peuvent ne pas atteindrel'effet de chauffage souhaité si une méthode de commande inadaptée est utilisée, tandis que même les charges résistives standard peuvent générer des interférences harmoniques inutiles si la méthode de commande est mal choisie.

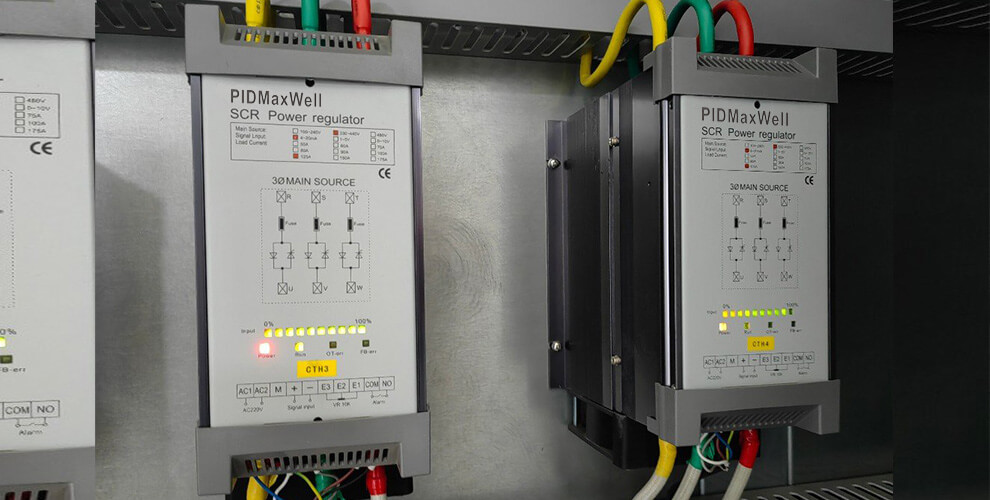

Au-delà de la méthode de régulation de puissance, la sélection nécessite une évaluation complète de facteurs tels que le type d’alimentation électrique, le courant nominal par rapport à la puissance de charge, le type de signal de commande, l’environnement d’installation et les conditions de dissipation thermique. Concernant l’alimentation électrique, il faut distinguer les systèmes monophasés et triphasés ; pour les applications de puissance moyenne à élevée (dépassant une dizaine de kilowatts), un régulateur de puissance triphasé est généralement recommandé afin d’équilibrer efficacement la charge du réseau. Il est conseillé de choisir un courant nominal offrant une marge de 1,3 à 1,5 fois le courant réel de la charge, avec des marges encore plus importantes requises pour des charges spéciales telles que les éléments en carbure de silicium. Il est essentiel de vérifier que le signal de commande est compatible avec le régulateur de température ou le système PLC. Concernant l’installation, le régulateur de puissance génère de la chaleur pendant un fonctionnement prolongé ; il doit donc être monté verticalement avec un dégagement suffisant des deux côtés pour la dissipation thermique. Le tableau de commande nécessite des ouvertures de ventilation pour la circulation de l’air, et un refroidissement forcé par air est recommandé lorsque le courant de fonctionnement dépasse 30 A. La dissipation thermique est essentielle ; un refroidissement insuffisant entraîne une augmentation continue de la température interne, ce qui, même avec une méthode de régulation de puissance correcte, peut déclencher des alarmes de surchauffe ou provoquer une dégradation et une défaillance du module.

En résumé, les méthodes de régulation de puissance pour les régulateurs de puissance se répartissent en quatre grandes catégories : la commande au passage par zéro, la commande par angle de phase, la régulation de tension et la régulation de puissance. La clé pour choisir le bon appareil ne réside pas dans la puissance nominale elle-même, mais dans l’adéquation de la méthode de régulation aux caractéristiques de la charge. L’identification précise du type de charge et la clarification des exigences de commande sont des étapes essentielles pour garantir un fonctionnement stable et une durée de vie plus longue des équipements de chauffage.
