/Encoder incremental abz de caixa de 70 mm

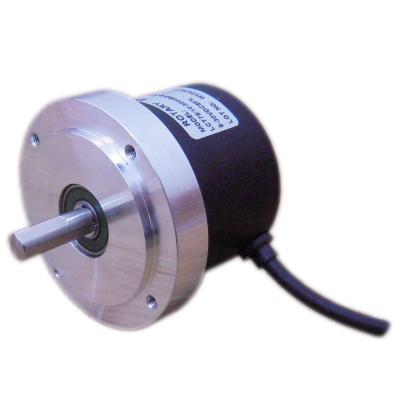

70mm solid shaft rotary encoder with flange 70mm solid shaft rotary encoder with flange 70mm solid shaft rotary encoder with flange

Encoder incremental abz de caixa de 70 mm

-Encoder óptico rotativo de eixo sólido

de 70mm -Tamanho do eixo de 8mm, tamanho do eixo personalizável
-Diâmetro externo 70mm com flange.
-resistente, leve, fácil de instalar, ótimo para máquina CNC, elevadores etc
-Resolução de até 5400 PPR
-5-30VDC fonte, por favor, especifique a tensão enquanto faz o pedido conosco
-Carcaça de alumínio, entrada lateral do cabo ou entrada traseira selecionável
- O comprimento padrão do cabo é de 2 metros, o comprimento do cabo pode ser personalizado


  • article n°.:

    M70SA

  • Paiement:

    T.T, Credit Card, Paypal etc, to be negotiate

  • origine du produit:

    China

  • Couleur:

    aluminum housing

  • commande minimum:

    1

  • Poids du produit:

    0.16

  • délai de mise en œuvre:

    3-15 days depends on the order

  • Le code de commande :

    M70S
enquête maintenant

Encoder incremental abz de caixa de 70 mm

-70mm de diâmetro da carcaça, carcaça de alumínio
-disposição de montagem diferente para se adequar a diferentes aplicações de campo
-tipo de eixo sólido com tamanho de eixo em 8mm (padrão), outro tamanho de eixo personalizável
-várias opções de pulso para um máximo de 5400 ppr
-3 fases ABZ ou 6 fases ABZ A 'B' Z'
-Push-pull, coletor aberto NPN/PNP, driver de linha, push-pull com saída de sinal invertida
- fonte DC, 5-30VDC, ampla faixa ou 5VDC para driver de linha
-2 metros de comprimento de fio padrão, ou comprimento do fio estendido conforme seu pedido
-Cabo de entrada traseira ou entrada lateral opcional, -Consumo de corrente
: 100mA (carga desconectada)
-Corrente de carga: máximo de 50mA por canal, máximo de 20mA por canal (saída do driver de linha)
-Frequência: 100KHZ
-Velocidade máxima permitida: 4000 rpm

-Raial de carregamento do eixo: 10N

-Impulso de carregamento do eixo: 20N
-Peso: 0,16KG -Nível de proteção
: IP50
-Faixa de temperatura de operação:-10 ℃ -70 ℃
-Faixa de temperatura de armazenamento::-30 ℃ -85 ℃
-Resistência à vibração: 50m /s, 10-65HZ, amplitude dupla de 1mm por 2 horas cada em X, Y e Z

Circuitos de saída, formas de onda, diagrama de conexão

Os circuitos de saída e formas de onda são exibidos abaixo, a saída é uma saída em quadratura.




Dimensões e arranjo de montagem

codificador rotativo incremental

Por favor, verifique cuidadosamente antes de fazer o pedido conosco, pois diferentes aplicações exigiriam diferentes arranjos de montagem.









ABZ pulse incremental rotary encoder


Clique no link abaixo para baixar a folha de dados para M70S

M70S
