domicile /codeur rotatif /

type arbre plein

/Encodeur rotatif 68mm 600 ppr encodeur incrémental raspberry pi

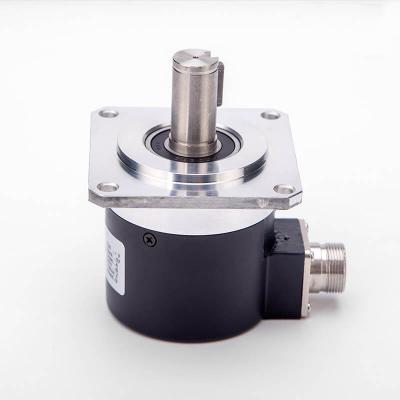

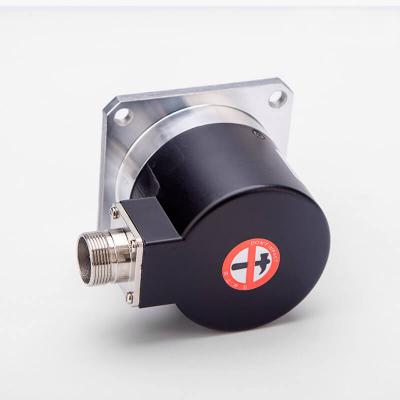

68mm solid shaft rotary encoder with flange
68mm solid shaft rotary encoder with flange
68mm solid shaft rotary encoder with flange
68mm solid shaft rotary encoder with flange

Encodeur rotatif 68mm 600 ppr encodeur incrémental raspberry pi

- Encodeur rotatif optique à arbre plein avec boîtier de 68 mm -
Taille d'arbre de 10 mm, 15 mm, taille de l'arbre personnalisable
- Diamètre extérieur 68 mm, deux types de montage différents. - Robuste ,
léger, facile à installer, idéal pour les machines CNC, les ascenseurs, etc. La longueur de câble standard est de 2 mètres, la longueur de câble peut être personnalisée



  • article n°.:

    M68SA,M68SB

  • Paiement:

    T.T, Credit Card, Paypal etc, to be negotiate

  • origine du produit:

    China

  • Couleur:

    aluminum housing

  • commande minimum:

    1

  • Poids du produit:

    0.16

  • délai de mise en œuvre:

    3-15 days depends on the order

  • Le code de commande :

    M68SA,M68SB
enquête maintenant

Encodeur rotatif 68mm 600 ppr encodeur incrémental raspberry pi

-Boîtier de 68 mm de diamètre, boîtier en aluminium
-disposition de montage différente pour s'adapter à différentes applications sur le terrain
-type à arbre plein avec taille d'arbre à 10 mm ou 15 mm
-diverses options d'impulsion jusqu'à 5400 ppr maximum -ABZ
triphasé ou ABZ 6 phases A' B' Z'
- Push-pull, collecteur ouvert NPN/PNP, pilote de ligne, push-pull avec sortie de signal inversée
- source CC, 5-30 Vcc, large plage ou 5 Vcc pour pilote de ligne
- longueur de fil standard de 2 mètres ou longueur de fil étendue selon votre demande
- Entrée de câble arrière ou entrée latérale en option,
- Consommation de courant : 100 mA (charge déconnectée)
- Courant de charge : 50 mA maximum par canal, 20 mA maximum par canal (sortie de pilote de ligne)
- Fréquence : 100 KHZ
- Vitesse maximale autorisée : 4 000 tr/min

-Chargement radial de l'arbre : 10N

-Poussée de chargement de l'arbre : 20N
-Poids : 0,16 kg -Niveau de
protection :
IP50 -Plage de température de fonctionnement : -10 ℃ -70 ℃
-Plage de température de stockage : : -30 ℃ -85 ℃
-Résistance aux vibrations : 50m /s, 10-65HZ, double amplitude de 1 mm pendant 2 heures chacune en X, Y et Z

Circuits de sortie, formes d'onde, Schéma de connexion

Les circuits de sortie et les formes d'onde sont affichés ci-dessous, la sortie est une sortie en quadrature.




Dimensions et disposition de montage



Veuillez vérifier attentivement avant de commander avec nous car une application différente nécessiterait une disposition de montage différente.









Cliquez sur le lien ci-dessous pour télécharger la fiche technique de l' encodeur M68SA, M68SB

M68SA, M68SB
