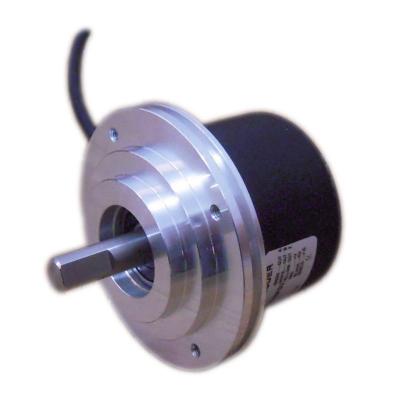

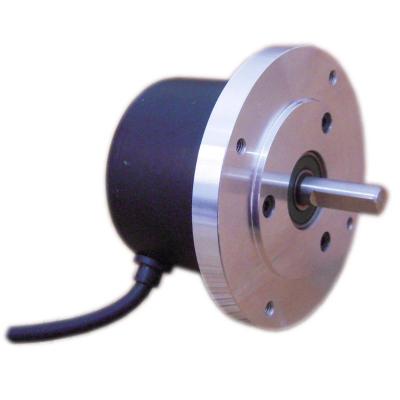

78mm solid shaft rotary encoder with flange 78mm solid shaft rotary encoder with flange 78mm solid shaft rotary encoder with flange 78mm solid shaft rotary encoder with flange

codeur incrémental raspberry PI ttl codeur incrémental

- Encodeur rotatif optique à arbre plein avec boîtier de 78

mm - Taille de l'arbre de 10 mm, taille de l'arbre personnalisable
- Diamètre extérieur 78 mm avec une bride. - Robuste ,
léger, facile à installer, idéal pour les machines CNC, les ascenseurs, etc. La longueur de câble standard est de 2 mètres, la longueur de câble peut être personnalisée




  • marque:

    PIDMaxWell

  • article n°.:

    M78SA M78SB

  • Paiement:

    T.T, Credit Card, Paypal etc, to be negotiate

  • origine du produit:

    China

  • Couleur:

    aluminum housing

  • commande minimum:

    1

  • Poids du produit:

    0.16

  • délai de mise en œuvre:

    3-15 days depends on the order

  • Le code de commande :

    M70S
enquête maintenant

Codeur incrémental raspberry PI ttl codeur incrémental

-diamètre de boîtier de 78 mm, boîtier en aluminium
-agencement de montage différent pour s'adapter à différentes applications sur le terrain
-type à arbre plein avec taille d'arbre à 8mm (standard), autre taille d'arbre personnalisable
-diverses options d'impulsion jusqu'à 5400 ppr maximum
-3 phase ABZ ou 6 phases ABZ A' B' Z'
-Push-pull, NPN/PNP open collector, Line driver, Push-pull avec signal de sortie inversé
-DC source, 5-30VDC, large gamme, ou 5VDC pour line driver
- Longueur de fil standard de 2 mètres ou longueur de fil étendue selon votre demande
- Entrée de câble arrière ou entrée latérale en option,
- Consommation de courant : 100 mA (charge déconnectée)
-Courant de charge : 50 mA maximum par canal, 20 mA maximum par canal (sortie de pilote de ligne)
-Fréquence : 100 KHZ -Vitesse
maximale autorisée : 4 000 tr/min

-Chargement radial de l'arbre : 10N

-Poussée de chargement de l'arbre : 20N
-Poids : 0,16 kg -Niveau de
protection :
IP50 -Plage de température de fonctionnement : -10 ℃ -70 ℃
-Plage de température de stockage : : -30 ℃ -85 ℃
-Résistance aux vibrations : 50m /s, 10-65HZ, double amplitude de 1 mm pendant 2 heures chacune en X, Y et Z

Circuits de sortie, formes d'onde, Schéma de connexion

Les circuits de sortie et les formes d'onde sont affichés ci-dessous, la sortie est une sortie en quadrature.




Dimensions et disposition de montage

Impulsion ppr du codeur rotatif incrémental

Veuillez vérifier attentivement avant de commander avec nous car une application différente nécessiterait une disposition de montage différente.









78mm incremental encoder ordering code


Cliquez sur le lien ci-dessous pour télécharger la fiche technique du M78SA M78SB

M78SA M78SB
