Single-phase isolated SCR power regulator

SCR monophasé isolé, économique et à entrées multiples

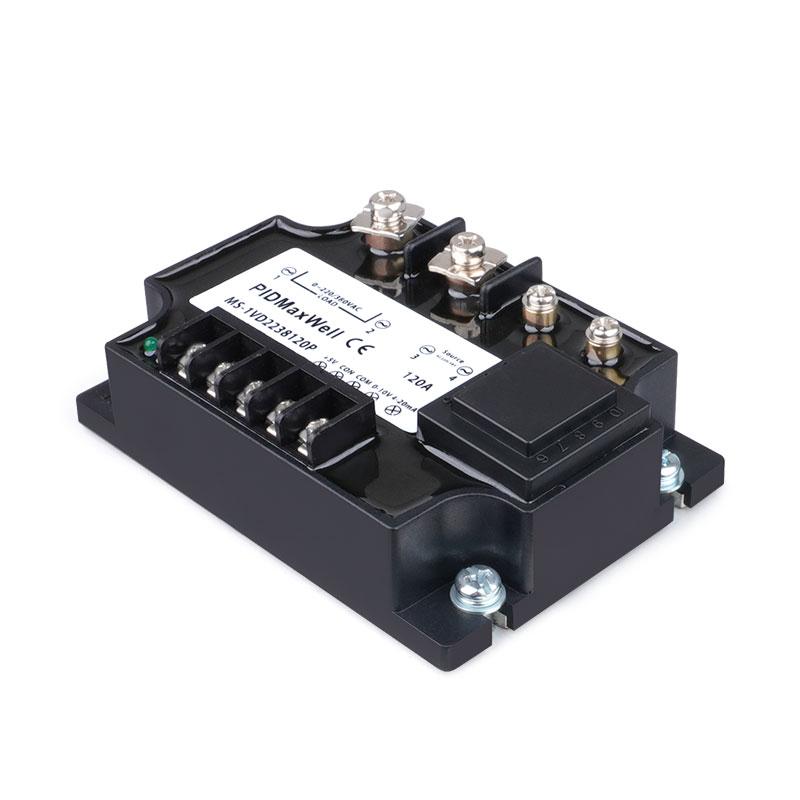

La série Maxwell MS-1VD2238 est un régulateur de puissance SCR monophasé isolé de haute précision et très économique, conçu pour un contrôle précis de l'angle de phase. Grâce à sa conception multi-entrées polyvalente, ce module à thyristors avancé prend simultanément en charge les signaux de commande 0-5 Vcc, 0-10 Vcc, 4-20 mA et potentiomètre, sans aucune modification matérielle. L'isolation optique entre les circuits d'entrée et de sortie garantit une sécurité de fonctionnement et une intégrité du signal maximales. Disponible dans une large plage de courants, de 10 A à 200 A, pour les charges 220 Vca et 380 Vca, la série MS-1VD2238 intègre un circuit de démarrage progressif et un circuit tampon interne (amortisseur) pour protéger contre les surtensions. Logé dans un boîtier robuste et ignifugé avec joint en résine, ce régulateur pour montage sur panneau est la solution idéale pour la commande d'éléments chauffants résistifs dans les environnements industriels exigeants.

marque:
PIDMaxWell
article n°.:
MS-1VD22/38-P
Paiement:
T.T, Credit Card, Paypal etc, to be negotiate
origine du produit:
Made in China
Couleur:
black
commande minimum:
10 PCS
délai de mise en œuvre:
14 days after payment confirmed

enquête maintenant

Caractéristiques principales

Compatibilité multi-entrées	Prend simultanément en charge les entrées de potentiomètre 0-5 Vcc, 0-10 Vcc, 4-20 mA et 2-10 kΩ, partageant une borne négative commune pour une flexibilité optimale.
Contrôle de l'angle de phase de haute précision	Utilise le mode de tir à angle de phase pour assurer une régulation de puissance fluide, continue et très précise sur toute la plage de charge.
Isolation optique	L'isolation optique complète entre l'entrée de commande et la sortie d'alimentation haute tension garantit une sécurité et une immunité aux interférences électromagnétiques supérieures.
Protection intégrée contre les surtensions	Le circuit tampon intégré (circuit d'amortissement RC) protège le SCR contre les pics de tension et les surtensions transitoires, prolongeant ainsi sa durée de vie.
Démarrage progressif intégré	La fonction de démarrage progressif intégrée empêche les courants d'appel élevés, prolongeant ainsi la durée de vie du régulateur et de la charge connectée.
Indication du processus visuel	Indicateurs LED intuitifs pour l'état de l'alimentation et la force du signal d'entrée/sortie ; la luminosité varie proportionnellement au niveau du signal.
Large gamme de courant	Disponible en 8 intensités nominales allant de 10 A à 200 A, répondant à une vaste gamme d'applications industrielles de chauffage et de contrôle de puissance.
Construction robuste et sûre	Boîtier noir ignifugé avec joint en résine, conçu pour un montage sécurisé sur panneau avec une gestion thermique fiable via un dissipateur thermique externe.

Spécifications techniques

Paramètre	Spécification
Catégorie de produits	Régulateur de puissance SCR monophasé isolé
Plage de tension de charge	0 ~ 220 Vca ou 0 ~ 380 Vca (50/60 Hz)
Charger les options actuelles	10 A / 25 A / 40 A / 60 A / 80 A / 100 A / 120 A / 200 A
Entrées de signaux de commande	Potentiomètre 0-5 Vcc, 0-10 Vcc, 4-20 mA, 2-10 kΩ (prise en charge simultanée)
Mode de contrôle	Tir à angle de phase (Contrôle de l'angle de phase)
Méthode d'isolement	Isolation optique (entrée/sortie)
Démarrage progressif	Circuit de démarrage progressif intégré
Protection contre les surtensions	Circuit tampon interne / circuit d'amortissement RC intégré
Indicateurs LED	Voyant d'alimentation ; voyant d'intensité d'entrée/sortie (luminosité proportionnelle au niveau du signal)
Matériau du boîtier	Plastique noir ignifugé avec joint en résine

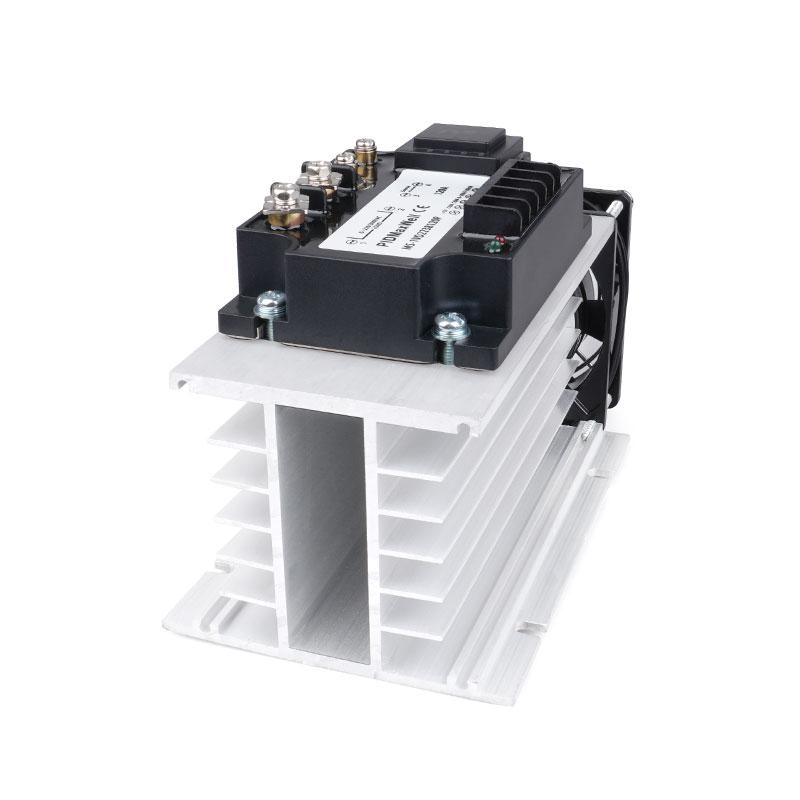

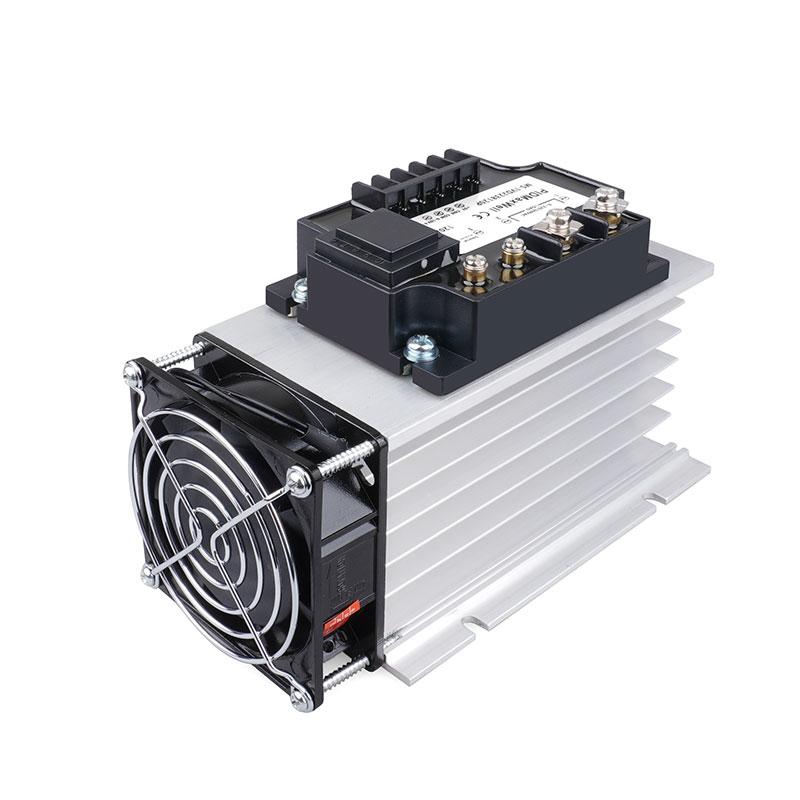

Méthode de montage	Montage sur panneau (dissipateur thermique externe requis, vendu séparément)
Compatibilité de charge	Charges résistives (chauffages, lampes, etc.) ; convient aux très faibles charges inductives
Certification	CE

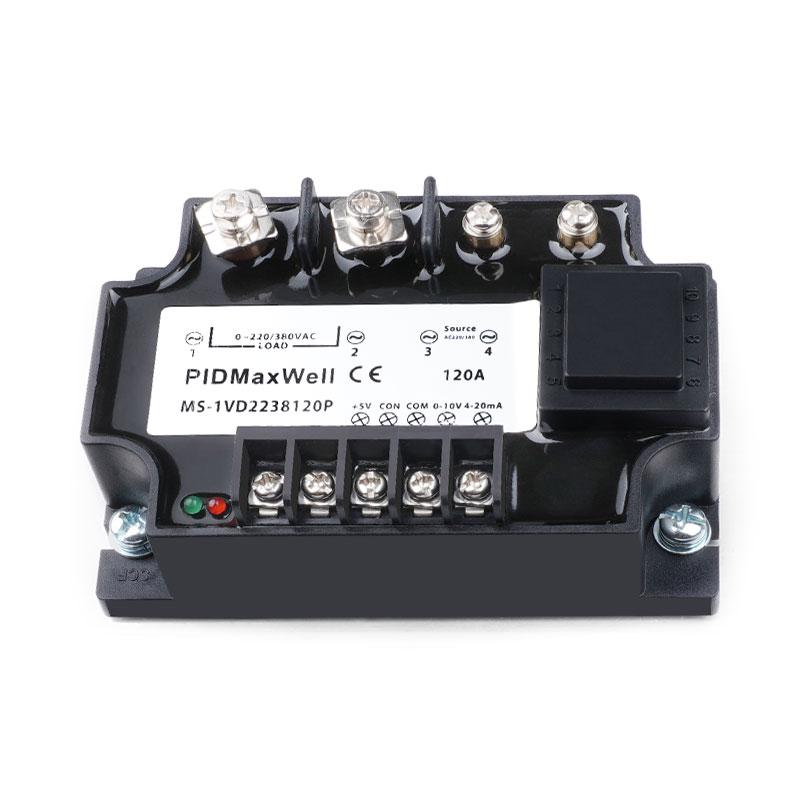

Référence de l'indicateur de panneau et du terminal

Terminal	Étiquette / Fonction	Description
1 (Haut)	Voyant d'entrée/sortie	La luminosité représente le niveau du signal ; plus la luminosité est élevée, plus la valeur d'entrée/sortie est élevée.
2 (Haut)	Voyant d'alimentation	Les voyants s'allument lorsque l'appareil est alimenté en 220 Vca ou 380 Vca.
3 (Bas)	+ Borne (4-20 mA)	Borne positive pour l'entrée de boucle de courant 4-20 mA
4 (Bas)	+ Borne (0-10 Vcc)	Borne positive pour entrée de tension analogique 0-10 Vcc
5 (Bas)	– Terminal COM	Borne négative commune pour les entrées 0-10 V, 0-5 V et 4-20 mA
6 (Bas)	+ Borne (0-5 Vcc)	Borne positive pour entrée de tension analogique 0-5 Vcc
7 (Bas)	Source interne +5 Vcc	Alimentation interne +5 Vcc pour entrée potentiomètre 2-10 kΩ

Cliquez sur le lien ci-dessous pour télécharger le catalogue du régulateur de puissance MS-1VD2238

Catalogue MS-1VD38XXP
