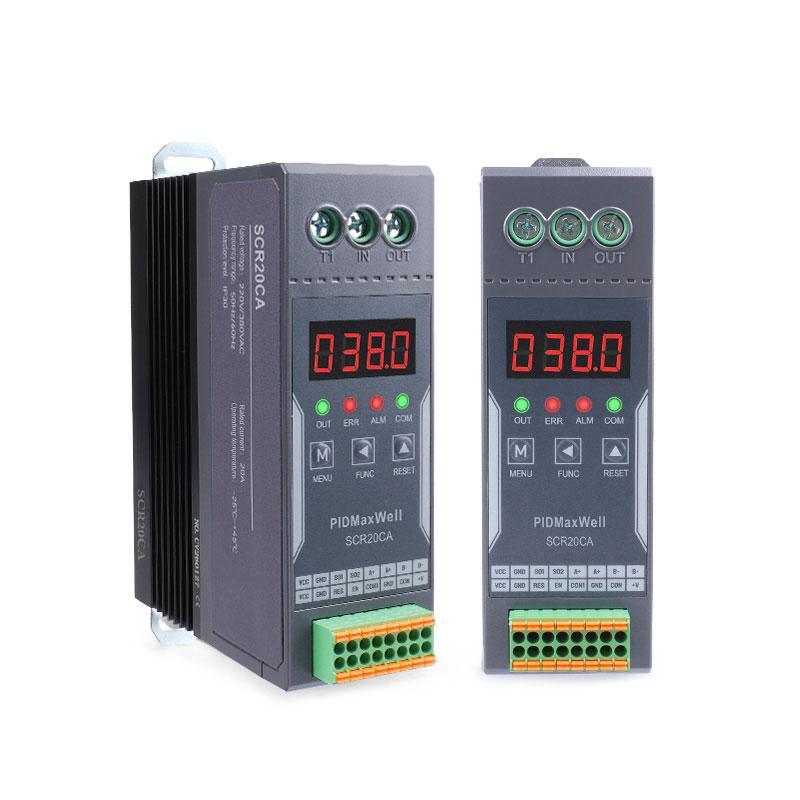

Contrôleur de puissance CA monophasé

Contrôle en boucle fermée multimode

Passez facilement d'un mode à tension constante, d'un mode à courant constant et d'un mode à puissance constante pour répondre à diverses exigences de charge — le tout configurable via le panneau numérique.

Échantillonnage RMS réel

Le système d'échantillonnage de tension et de courant entièrement isolé garantit une mesure RMS réelle très précise grâce à une isolation sûre entre les circuits de commande et d'alimentation.

Interface numérique avancée

Le panneau numérique intuitif affiche en temps réel la tension de sortie (V), le courant (A), la puissance (kW) et le numéro de station RS-485 ; tous les paramètres sont facilement visibles et modifiables.

Protection multicouche complète

Protection intégrée contre les surtensions (E017), les surintensités (E018) et la surchauffe (seuil de 95 °C), ainsi que la détection de circuit ouvert de la charge et la surveillance des pertes d'entrée CA.

Communication RS-485 Modbus RTU

Le protocole standard RS-485 Modbus RTU (jusqu'à 115200 bauds, adresse 1-247) permet la surveillance à distance, l'enregistrement des données et une intégration transparente PLC/SCADA.

Gestion thermique intégrée

Le contrôleur et le dissipateur thermique sont combinés en une seule unité compacte ; la variante SCR20CA-S ajoute un ventilateur de refroidissement configurable pour les applications exigeantes à cycle de service élevé.

Installation flexible

Les bornes de commande enfichables à ressort facilitent le câblage rapide et le remplacement des équipements ; elles prennent en charge le montage sur rail DIN et par vis pour une intégration polyvalente dans les panneaux.

Boucles de contrôle PID indépendantes

Trois boucles de contrôle PID indépendantes (tension, courant et puissance) avec des paramètres P, I et D réglables individuellement pour des performances en boucle fermée précises et stables.

Tension d'entrée du circuit principal

220 V CA / 380 V CA (Sélectionnable via le paramètre F033)

Courant de sortie

40A (Indicateur)

Alimentation électrique fonctionnelle

24 V CC, Puissance ≤ 3 W

Signaux de commande

0-10 V analogique (port CON) / 4-20 mA analogique (port CON1) — Commutable

Modes de travail

Mode 0 : Tension constante | Mode 1 : Courant constant | Mode 2 : Puissance constante | Mode 3 : Boucle ouverte

Fréquence de fonctionnement

Adaptatif 50/60 Hz

Asymétrie de la tension de sortie

< 2%

Instabilité de tension

< 0,5%

Tension de tenue maximale

≥ 1 400 V (sens direct et inverse)

di/dt

100 A/μS

dv/dt

500 V/µs

Méthode d'échantillonnage

Valeur efficace vraie (échantillonnage de tension et de courant totalement isolé)

Protocole de communication

RTU Modbus RS-485

Options de débit en bauds

4800 / 9600 / 19200 / 38400 / 115200 (Par défaut : 115200)

Plage d'adresses RS-485

1 – 247 (Par défaut : 1)

Protection contre les surtensions

250 V (à une entrée de 220 V) / 450 V (à une entrée de 380 V)

Protection contre les surintensités

Valeur par défaut : 64,82 A (valeur maximale : 64,82 A)

Seuil d'alarme de surchauffe

95 °C (par défaut) ; réinitialisation automatique à 60 °C ; sortie non coupée

Température ambiante de fonctionnement

-25°C à +45°C

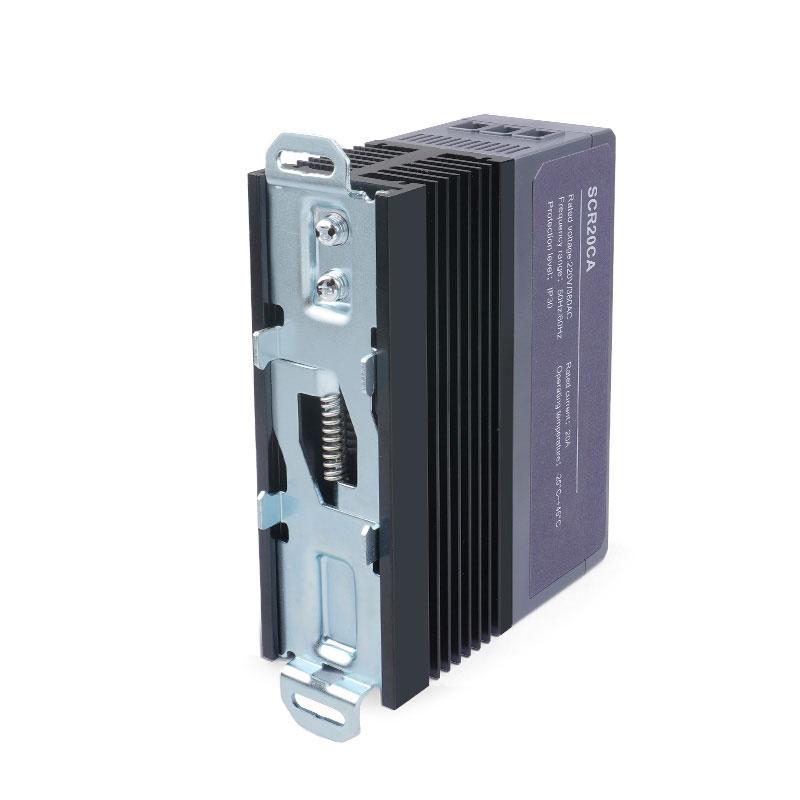

Méthode de montage

Montage sur rail DIN ou par vis

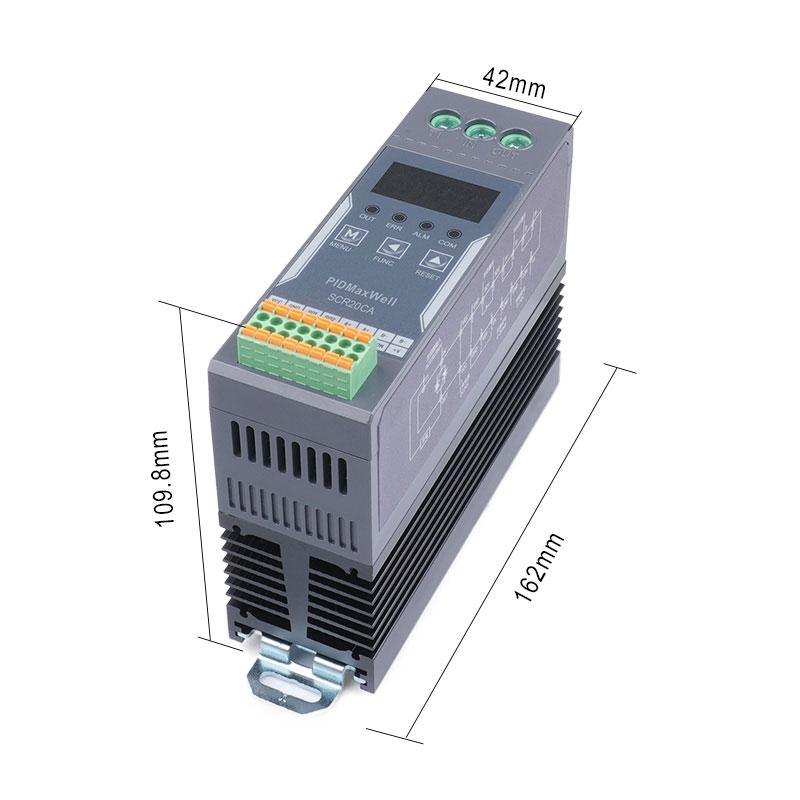

Dimensions (L×H×P) — avec ventilateur

109,8 mm × 162 mm × 51,6 mm

Dimensions (L×H) — sans ventilateur

42 mm × 148,4 mm
