Single-phase AC voltage regulator module

Module régulateur de tension alternative monophasé série SCR

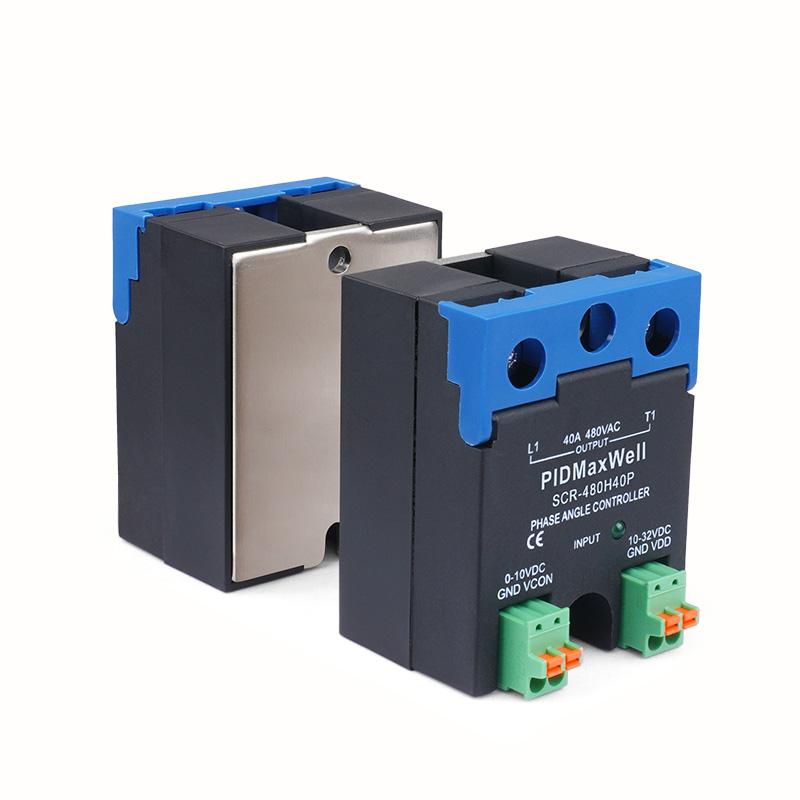

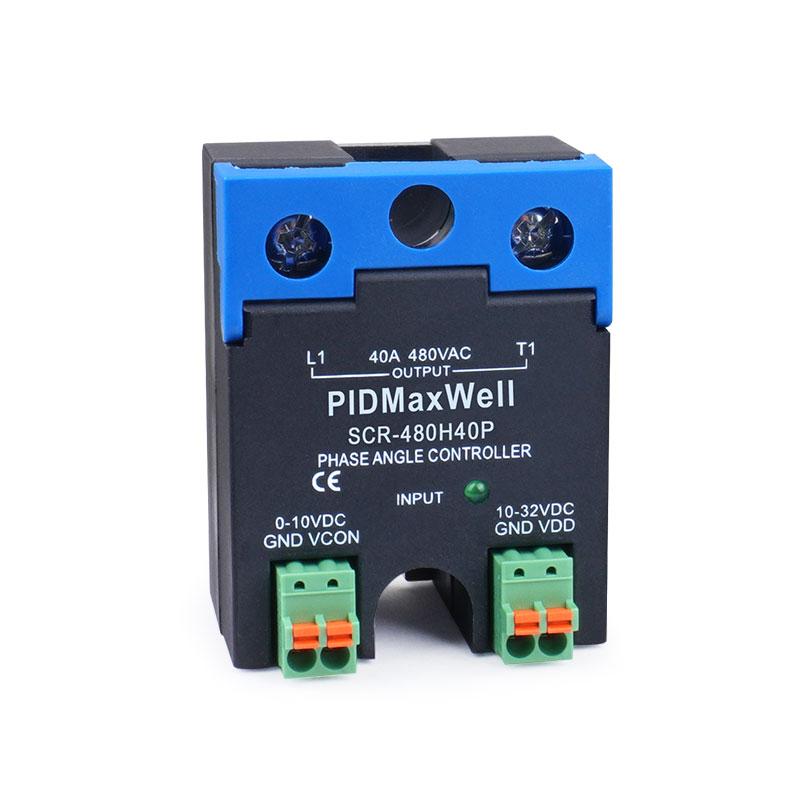

La série Maxwell SCR-480H est un module régulateur de tension alternatif monophasé compact et très fiable, conçu pour un contrôle précis de l'angle de phase. Utilisant un signal d'entrée analogique 0-10 Vcc, ce module permet un réglage progressif et continu de la tension de charge alternative jusqu'à 480 Vca. Doté d'une détection de passage par zéro avancée et d'une isolation par optocoupleur, il garantit un fonctionnement sûr et sans interférences entre le circuit de commande basse tension et le circuit de puissance haute tension. Disponible avec une large gamme d'intensités nominales de 25 A à 120 A, le SCR-480H présente une conception robuste et compacte, avec des borniers enfichables pour un câblage et une maintenance simplifiés. Associé aux dissipateurs thermiques dédiés de Maxwell, il offre des performances thermiques exceptionnelles, ce qui en fait une solution idéale de contrôle de puissance en boucle ouverte pour les charges industrielles résistives et inductives.

marque:
PIDMaxWell
article n°.:
SCR-480H25P
Paiement:
T.T, Credit Card, Paypal etc, to be negotiate
prix du marché:
$30
le prix:
$20
origine du produit:
Made in China
commande minimum:
10 PCS
Poids du produit:
0.2kg
délai de mise en œuvre:
14 days after payment confirmed

enquête maintenant

Caractéristiques principales

Contrôle précis de l'angle de phase	Fournit une régulation de tension alternative douce et progressive via un signal de commande analogique standard de 0 à 10 V CC, permettant un réglage précis et réactif de la puissance.
Large gamme de courant	Disponible en six intensités nominales — 25 A, 40 A, 60 A, 80 A, 100 A et 120 A — pour répondre à une large gamme de besoins en charge.
Isolation de l'optocoupleur	L'isolation complète par optocoupleur entre les circuits de commande et d'alimentation garantit une sécurité de fonctionnement maximale, l'intégrité du signal et l'immunité aux interférences électromagnétiques.

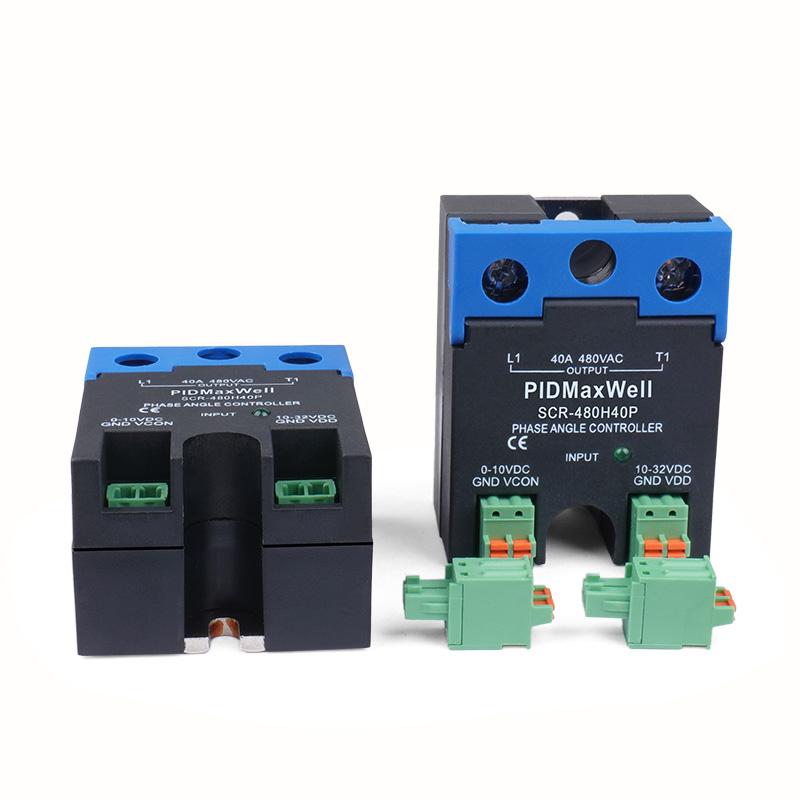

borniers enfichables	Les borniers à vis enfichables verts pour les entrées de commande réduisent considérablement le temps d'installation et de maintenance, ce qui est idéal pour les fabricants de panneaux OEM.
Conception de module compact	Conception compacte permettant un montage facile sur panneau ou une intégration directe avec la gamme de dissipateurs thermiques externes compatibles de Maxwell.
Compatibilité de charge polyvalente	Très efficace pour contrôler à la fois les éléments chauffants résistifs (fours, étuves) et les charges inductives (moteurs, transformateurs, ventilateurs).
Indication de l'état visuel	Un indicateur LED intégré fournit un retour visuel clair et en temps réel de l'état de fonctionnement de la sortie pour un diagnostic rapide.
Certifié CE	Fabriqué selon des normes de qualité et de sécurité strictes, garantissant des performances fiables et conformes dans des environnements industriels exigeants.

Spécifications techniques

Paramètre	Spécification
Catégorie de produits	Module de contrôle d'angle de phase / régulateur de tension alternative
Plage de tension de charge	24 ~ 480 V CA (50/60 Hz)
Charger les options actuelles	25 A / 40 A / 60 A / 80 A / 100 A / 120 A
Entrée du signal de commande (VCON)	Signal analogique 0-10 V CC
Alimentation de contrôle (VDD)	10-32 V CC
Type de contrôle	Commande de l'angle de phase (boucle ouverte)
Méthode d'isolement	Isolation de l'optocoupleur
Température de fonctionnement	-25°C à +70°C (Réduction thermique requise au-dessus de 25°C)
Température de stockage	-40°C à +85°C
Humidité de fonctionnement	5 % ~ 95 % HR (sans condensation)

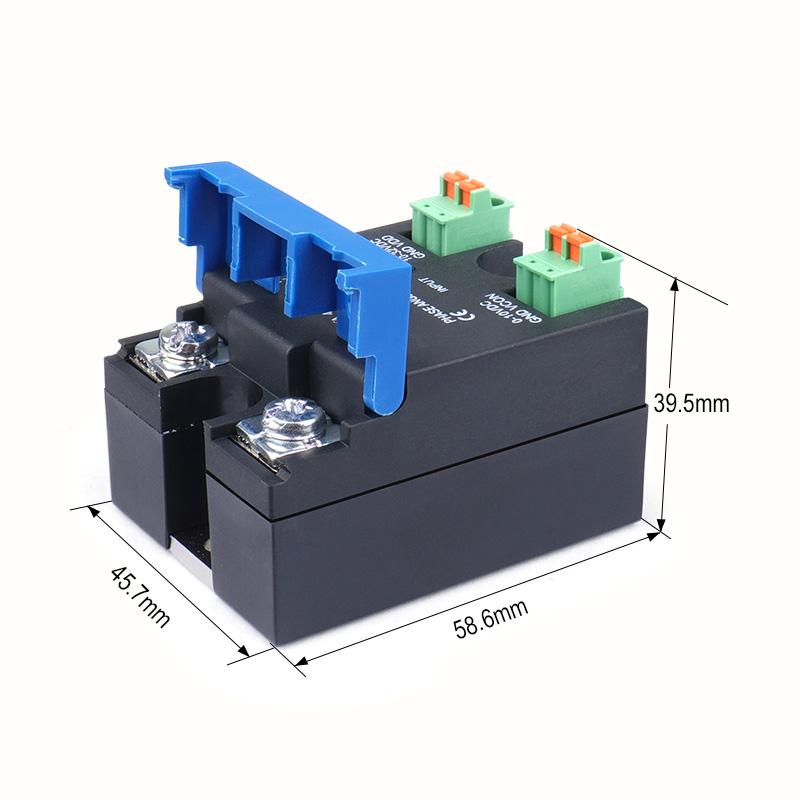

Méthode de montage	Montage sur panneau / Montage sur dissipateur thermique (2 vis M4, entraxe de 47,5 mm)
Couple terminal (M3)	0,58 ~ 0,98 N·m
Couple terminal (M4)	0,98 ~ 1,37 N·m
Certification	CE

Le code de commande suit le format : SCR – 480H – [Courant] – [Signal de commande]

Segment de code	Description	Options / Valeur
SCR	Gamme de produits	Module régulateur de tension série SCR
480H	Tension de charge	480H : Tension de charge jusqu’à 480 V CA
25 / 40 / 60 / 80 / 100 / 120	Courant de charge nominal	25 : 25 A \| 40 : 40 A \| 60 : 60 A \| 80 : 80 A \| 100 : 100 A \| 120 : 120 A
P	Type de signal de commande	P : Entrée analogique 0-10 V CC

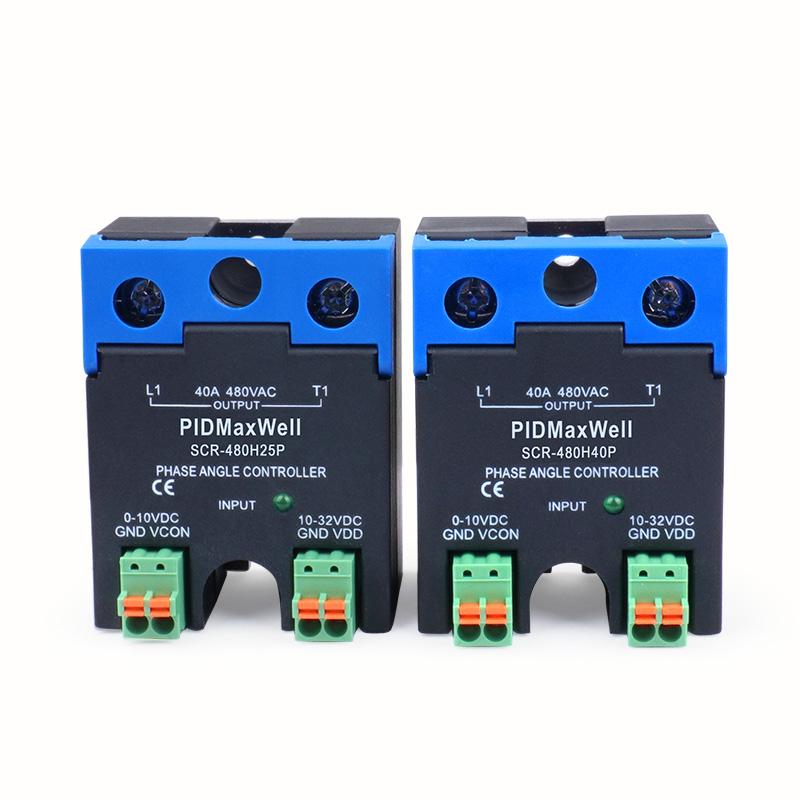

Liste complète des codes de commande :

Code	Description
SCR-480H25P	Entrée 25 A, 480 V CA, 0-10 V CC
SCR-480H40P	Entrée 40 A, 480 V CA, 0-10 V CC
SCR-480H60P	Entrée 60 A, 480 V CA, 0-10 V CC
SCR-480H80P	Entrée 80 A, 480 V CA, 0-10 V CC
SCR-480H100P	Entrée 100 A, 480 V CA, 0-10 V CC
SCR-480H120P	Entrée 120 A, 480 V CA, 0-10 V CC

Dissipateurs thermiques compatibles

Pour garantir des performances thermiques optimales et éviter toute surchauffe, le module SCR-480H doit être monté sur un dissipateur thermique adapté. Maxwell propose les modèles compatibles suivants :

Modèle	Dimensions (L×P×H)	Type de refroidissement	Utilisation recommandée
MW-A50-1	66,5 × 50 × 86 mm	Passif (sans ventilateur)	Service standard ; convient aux applications de 25 A à 40 A
MW-D1 10	106 × 50 × 86 mm	Passif (sans ventilateur)	Condensateur passif haute capacité ; convient aux applications de 60 A à 80 A
MW-I93-DA	108 × 95 × 55 mm	Passif (sans ventilateur)	Composant passif robuste ; convient aux applications de 80 A à 100 A
MW-I93-B24DC	148,5 × 95 × 53 mm	Actif (ventilateur 24 V CC)	Refroidissement par ventilateur ; recommandé pour les applications à cycle de service élevé de 100 A à 120 A

Cliquez sur le lien ci-dessous pour télécharger le catalogue et le manuel d'utilisation. SCR-480H25P/SCR-480H40P

Catalogue SCR-480H25P

Le contrôleur d'angle de phase SCR-480H est extrêmement polyvalent et largement utilisé dans divers secteurs industriels exigeant une régulation de puissance précise en boucle ouverte. Il constitue un excellent choix pour les applications de chauffage industriel, notamment les cylindres d'extrusion de plastique, les presses à injecter, les équipements d'emballage et les fours industriels de petite et moyenne taille. Outre le chauffage, sa capacité à gérer les charges inductives le rend adapté à la régulation de vitesse des moteurs à courant alternatif (ventilateurs, souffleurs, etc.), aux systèmes de gradation d'éclairage dans les environnements commerciaux ou scéniques, et à la régulation de tension côté primaire des transformateurs industriels. Sa taille compacte et son câblage enfichable en font un produit particulièrement apprécié des équipementiers qui conçoivent des panneaux de commande automatisés et des machines sur mesure.

Fours électriques industriels, étuves et équipements de traitement thermique
zones de chauffage du cylindre d'extrusion plastique et de la machine de moulage par injection
Commande de chauffage des machines d'emballage, de scellage et d'étiquetage
Commande de vitesse des moteurs à courant alternatif pour ventilateurs, souffleurs et pompes
Systèmes de gradation d'éclairage commercial et théâtral
régulation de tension côté primaire des transformateurs industriels
systèmes de chauffage infrarouge et de panneaux radiants
équipements de transformation et de séchage des aliments
procédés de chauffage pour la fabrication de semi-conducteurs et de produits électroniques
Panneaux de commande OEM et machines d'automatisation industrielle sur mesure
