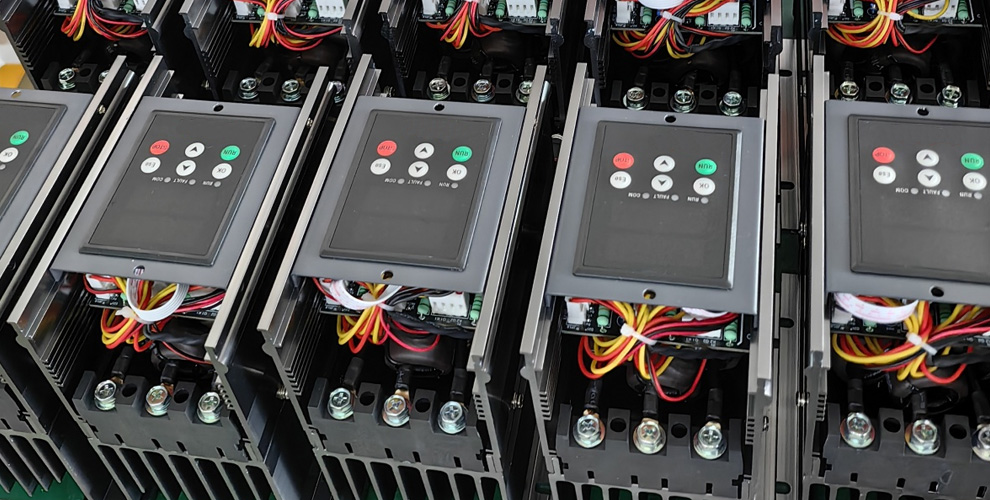

Les régulateurs de puissance (également appelés unités de commande de puissance) sont des actionneurs clés dans le contrôle du chauffage électrique industriel, leur fonction principale étant de réguler la puissance de sortie. Cependant, de nombreux utilisateurs négligent facilement le fait que les régulateurs de puissance offrent plus d'une méthode de régulation de puissance. Les différentes charges de chauffage présentent des caractéristiques électriques variables et des exigences de processus diverses, nécessitant différentes méthodes de contrôle. Les méthodes courantes de régulation de puissance sur le marché se répartissent principalement en quatre catégories : le contrôle de phase (contrôle par déphasage), le contrôle par passage à zéro (contrôle en position zéro/contrôle par cycles), le contrôle de régulation de tension et le contrôle de régulation de puissance. Comprendre ces principes de base aidera à éviter les erreurs lors de la sélection de la puissance.

Pourquoi la méthode de régulation de puissance affecte-t-elle le choix de la puissance ? Le rôle d'un régulateur de puissance est de contrôler précisément la puissance de sortie, mais les différentes charges ont des exigences très différentes concernant le mode de sortie. Les éléments chauffants ordinaires et les fils résistifs ont une résistance relativement stable pendant le fonctionnement, ce qui rend le contrôle relativement facile ; cependant, les lampes infrarouges, les tiges en carbure de silicium, les tiges en molybdène-silicium et les charges de transformateur présentent des caractéristiques électriques beaucoup plus complexes. Par exemple, les tiges en carbure de silicium présentent une région de résistance négative dans la plage de 700 à 800 ℃ : la résistance diminue lorsque la température augmente. Si la méthode de contrôle est inappropriée, cela peut facilement entraîner une dérive incontrôlée du courant. Les charges inductives de type transformateur sont très sensibles à la composante continue dans la forme d'onde de sortie. Une polarisation continue excessive peut entraîner la saturation du transformateur, voire sa destruction. Si la méthode de régulation de puissance ne correspond pas aux caractéristiques de la charge, des problèmes tels que le contrôle instable de la température,une sortie anormale, des interférences harmoniques excessives et des effets de chauffage insatisfaisants peuvent survenir. Le véritable élément central de la sélection de la charge ne réside pas dans la puissance nominale, mais dans l'adaptation des caractéristiques de la charge à la méthode de régulation de puissance.

Le contrôle par passage à zéro (régulation de puissance par passage à zéro) déclenche un thyristor pour s'allumer ou s'éteindre lorsque la tension alternative approche de zéro, modifiant le rapport de sortie par unités de cycles complets d'une onde sinusoïdale. Les principaux avantages de cette méthode sont une forme d'onde de sortie complète, sans distorsion, et une pollution harmonique minimale du réseau électrique. Comme la commutation s'effectue au point de passage à zéro, les pertes de commutation et les interférences électromagnétiques sont également relativement faibles. Elle convient aux charges chauffantes résistives ordinaires, telles que les éléments chauffants, les fils résistifs, les fours, les fours électriques et les équipements de chauffage à air chaud. Pour les applications présentant une forte inertie thermique et où certaines fluctuations de puissance sont acceptables, le contrôle par passage à zéro constitue un choix économique.

Le contrôle de phase (contrôle par déphasage) ajuste la sortie en modifiant l'angle de conduction des thyristors dans chaque demi-onde du courant alternatif. Un angle de conduction plus grand entraîne une puissance de sortie plus élevée, tandis qu'un angle plus petit entraîne une puissance de sortie plus faible. Cette méthode permet une régulation de puissance continue et progressive avec une grande précision de contrôle, mais au prix d'une coupure partielle de la forme d'onde de sortie, générant des harmoniques et polluant le réseau électrique. Elle convient aux applications nécessitant des variations de puissance plus précises et un réglage continu, mais la tolérance de l'environnement électrique sur site aux harmoniques doit être évaluée.

Le contrôle de régulation de tension se concentre davantage sur la modification de l'amplitude de la tension de sortie, influençant indirectement la puissance de chauffage. Dans les applications pratiques, le contrôle de régulation de tension est souvent étroitement lié à la technologie de contrôle de phase. Certaines charges spéciales sont sensibles aux variations de tension et peuvent nécessiter des méthodes spécialisées de régulation de tension. Par exemple, dans les systèmes de chauffage équipés de transformateurs, la régulation de tension peut réduire les pointes de courant de charge. Lors de la sélection d'un contrôle de régulation de tension, il ne faut pas simplement appliquer l'expérience de sélection des éléments chauffants électriques ordinaires ; une évaluation attentive de l'adéquation de la charge à une régulation de tension continue est nécessaire.

Le contrôle de régulation de puissance met l'accent sur l'ajustement proportionnel de la puissance moyenne. Il ne modifie pas nécessairement chaque forme d'onde en continu, mais modifie plutôt la puissance moyenne reçue par la charge en contrôlant le rapport des états marche/arrêt sur une période donnée. Le contrôle par passage à zéro est une mise en œuvre typique du contrôle de régulation de puissance. En outre, le contrôle de régulation de puissance peut être divisé en deux modes : la régulation de puissance à cycle constant et la régulation de puissance à cycle variable. La régulation de puissance à cycle variable (également appelée régulation de puissance par cycles) peut raccourcir le cycle de contrôle autant que possible tout en répondant aux exigences de déclenchement par passage à zéro, en répartissant uniformément la forme d'onde de sortie et en évitant l'impact des cycles marche/arrêt concentrés sur le réseau électrique. Pour la plupart des équipements de chauffage résistifs, le contrôle de régulation de puissance peut déjà répondre aux exigences d'un contrôle stable de la température.

Alors, comment choisir entre les différentes méthodes de régulation de puissance ? Il n'existe pas de formule universelle. Les principes fondamentaux sont les suivants : premièrement, considérer le type de charge ; deuxièmement, considérer les exigences de contrôle. Pour les tubes chauffants ordinaires et les fils résistifs, le contrôle par passage à zéro (méthode de régulation de puissance) est généralement privilégié en raison de son excellent rapport coût-efficacité et de ses faibles interférences. Pour les applications nécessitant des variations de sortie plus continues, le contrôle de phase peut être envisagé selon les conditions réelles de fonctionnement. Pour les charges à tiges en carbure de silicium, il faut prêter attention à leurs caractéristiques de résistance négative à 700-800 ℃. Il est recommandé de choisir la capacité en courant du régulateur de puissance à au moins 1,3 fois le courant de charge. Si aucun transformateur n'est utilisé, les tiges en carbure de silicium doivent être connectées en série pour augmenter l'impédance. Les charges telles que les tiges en molybdène-silicium, les fils de molybdène et le tungstène présentent de grandes variations de résistance entre l'état chaud et l'état froid, maisleur résistance est linéairement liée à la température. Il est recommandé d'activer la fonction de démarrage progressif à la mise sous tension (réglable de 1 à 120 secondes) afin de réduire efficacement le choc au démarrage. Les charges de transformateur sont des charges inductives, nécessitant une attention particulière au contrôle de la composante continue dans la forme d'onde de sortie afin d'éviter la saturation magnétique du transformateur. Il est recommandé de choisir un régulateur de puissance doté d'une fonction de démarrage progressif et d'un mode de déclenchement par passage à zéro. Aucune méthode unique ne convient à tous les équipements ; l'essentiel est de prendre en compte l'application spécifique.

Choisir une mauvaise méthode de régulation de puissance peut entraîner une série de conséquences indésirables : de grandes fluctuations de température et un contrôle de température instable ; une inadéquation entre la méthode de contrôle et l'inertie thermique de la charge provoquant des oscillations répétées de température ; un chauffage lent et une faible efficacité de chauffage ; un mode de sortie de puissance inadapté aux caractéristiques de la charge, entraînant une sortie thermique insuffisante ; une augmentation des interférences électriques ; les harmoniques générées par le contrôle de phase peuvent perturber d'autres équipements de précision sur le même réseau électrique ; une durée de vie réduite des éléments chauffants ; par exemple, si une tige en carbure de silicium devient incontrôlable dans la région de résistance négative, une augmentation soudaine du courant peut directement griller l'élément ; voire des dommages aux équipements ; une surintensité, une surchauffe ou même la destruction du module thyristor à l'intérieur du régulateur de puissance ; et une forte polarisation continue dans les charges de transformateur peut entraîner des dommages par saturation du transformateur. Les charges nécessitant une régulation de tension continue peuventne pas obtenir l'effet de chauffage souhaité si une méthode de contrôle inappropriée est utilisée ; et des méthodes de contrôle mal sélectionnées pour des charges résistives ordinaires peuvent également augmenter des interférences harmoniques inutiles.

En plus de la méthode de régulation de puissance, le processus de sélection nécessite également une prise en compte complète de facteurs tels que le type d'alimentation électrique, le courant nominal et la puissance de charge, le type de signal de commande, l'environnement d'installation et les conditions de dissipation thermique. Le type d'alimentation électrique doit être distingué entre monophasé et triphasé. Pour les puissances moyennes à élevées (au-dessus de plusieurs dizaines de kilowatts), un régulateur de puissance triphasé est généralement recommandé, car il peut équilibrer efficacement la charge du réseau. Le courant nominal doit prévoir une marge de 1,3 à 1,5 fois le courant réel de la charge ; pour les charges spéciales telles que les barres en carbure de silicium, une marge plus importante est nécessaire. Le signal de commande doit être confirmé comme étant compatible avec le signal du régulateur de température ou du système PLC. Concernant l'environnement d'installation, le régulateur de puissance génère de la chaleur lors d'un fonctionnement prolongé, il doit donc être installé verticalement avec un espace suffisant pour la dissipation thermique des deux côtés. L'armoire de commande doit disposer de trous de ventilation parconvection d'air, et un refroidissement forcé par air est recommandé pour les courants de fonctionnement supérieurs à 30 A. La dissipation thermique est cruciale ; une mauvaise dissipation thermique entraînera une augmentation continue de la température interne du régulateur de puissance, pouvant provoquer des alarmes de surchauffe, voire le vieillissement et l'endommagement du module, même si la méthode de régulation de puissance a été correctement sélectionnée.

En résumé, les régulateurs de puissance disposent de quatre principales méthodes de régulation de puissance : la commande au passage par zéro, la commande par angle de phase, la commande par régulation de tension et la commande par régulation de puissance. Le cœur de la sélection ne réside pas dans la puissance nominale, mais dans l'adéquation entre les caractéristiques de la charge et la méthode de régulation de puissance. La définition claire du type de charge et des exigences de commande en premier lieu garantira un fonctionnement plus stable et une durée de vie plus longue pour les équipements de chauffage.
