En tant qu'utilisateur final, ma plus grande préoccupation lors de l'achat d'un régulateur de puissance n'est pas un prix légèrement plus élevé, mais plutôt les problèmes qui surviennent après l'installation, tels que des températures instables, des dysfonctionnements récurrents et des casse-têtes liés à la maintenance. J'ai fini par réaliser que le choix du bon modèle nécessite de regarder au-delà du simple courant, de la puissance et du prix ; il faut comprendre un facteur plus fondamental : quelle méthode de régulation de puissance est la mieux adaptée à l'équipement de chauffage spécifique.

Différentes charges de chauffage ont des « tempéraments » distincts. Alors que les tubes de chauffage électrique standard et les fils de résistance sont relativement simples, des charges telles que les lampes infrarouges, les tiges en carbure de silicium, les tiges en disiliciure de molybdène (MoSi2) et les transformateurs peuvent être beaucoup plus sensibles aux variations de tension, de courant et de forme d'onde, ainsi qu'aux différences entre les états froid et chaud. Une inadéquation entre la méthode de contrôle et la charge entraîne souvent des problèmes sur site, tels qu'un chauffage lent, des fluctuations de température, une sortie anormale et des interférences excessives, voire une durée de vie raccourcie pour les éléments chauffants. Par conséquent, du point de vue de l'utilisateur final, je fais de la compréhension des stratégies de contrôle courantes une priorité avant de confirmer les détails avec le fournisseur.

La première méthode est le contrôle par passage à zéro (ou commutation par passage à zéro).

Cette méthode consiste à allumer ou éteindre l'alimentation lorsque la tension alternative est proche du point de passage à zéro. Elle fonctionne en utilisant des cycles complets comme unité de contrôle, ajustant la sortie moyenne en faisant varier le rapport entre le temps « allumé » et le temps « éteint » sur une période donnée. Vous pouvez considérer cela comme une « commutation rapide » : plutôt que de découper des formes d'onde individuelles, elle contrôle la puissance par blocs discrets basés sur des cycles. Cette approche exerce relativement peu de contraintes sur le réseau électrique et génère un minimum d'interférences, ce qui la rend courante dans les applications de chauffage résistif standard, telles que les éléments chauffants électriques, les fils de résistance, les fours, les fours électriques et les équipements à air chaud. Pour de nombreux utilisateurs, ce type de contrôle est suffisant pour maintenir des températures stables.

La deuxième méthode est le contrôle par angle de phase (ou contrôle par déphasage).

Cette méthode ajuste l'angle de conduction au sein de chaque demi-cycle de la forme d'onde alternative. Un angle de conduction plus grand entraîne une sortie plus élevée, tandis qu'un angle plus petit donne une sortie plus faible. Son avantage réside dans la fourniture d'ajustements de sortie plus fluides et plus précis, ce qui la rend idéale pour les processus nécessitant une grande précision de régulation de puissance. Cependant, le compromis est que le découpage de la forme d'onde peut introduire des harmoniques, imposant des exigences spécifiques sur l'environnement électrique, l'équipement environnant et le câblage. Par conséquent, c'est un candidat solide si le processus exige réellement un ajustement continu et fin ; pour le chauffage résistif standard, cependant, le contrôle par angle de phase peut ne pas être strictement nécessaire.

La troisième méthode est la régulation de tension.

La régulation de tension se concentre sur la variation de la tension de sortie, influençant ainsi indirectement la puissance de chauffage. Certaines charges spécialisées sont très sensibles à la tension, ce qui fait du contrôle basé sur la tension un choix plus approprié. En pratique, la régulation de tension est souvent mise en œuvre conjointement avec le contrôle par angle de phase. En tant qu'utilisateur, je clarifierais spécifiquement quelques points : ma charge peut-elle supporter une régulation de tension continue sur le long terme ? Y a-t-il une différence significative entre sa résistance à froid et à chaud ? On ne peut pas simplement appliquer l'expérience acquise avec des éléments chauffants électriques standard à des charges spécialisées.

La quatrième approche consiste à réguler la puissance moyenne.

Le contrôle de la régulation de puissance se concentre principalement sur le rapport de la puissance moyenne délivrée sur une période donnée. Le contrôle par passage à zéro est une méthode courante de ce type. Au lieu d'altérer continuellement chaque forme d'onde individuelle, il ajuste le rapport entre le temps « allumé » et le temps « éteint » pour fournir la puissance moyenne requise à la charge. Pour de nombreuses applications de chauffage résistif, cette méthode offre un bon équilibre entre stabilité et compatibilité avec le réseau, ce qui en fait un choix populaire.

Alors, comment faire un choix en pratique ? Mon approche comporte trois étapes : premièrement, considérer le type de charge ; deuxièmement, examiner les exigences du processus ; et enfin, évaluer les conditions sur site. Pour les tubes de chauffage électrique standard ou les fils de résistance, la régulation de puissance par passage à zéro est généralement le point de départ privilégié. Si le processus exige des ajustements de sortie continus et fins, le contrôle par angle de phase doit être évalué en fonction de l'application spécifique. Cependant, pour des charges telles que les lampes infrarouges, les tiges en carbure de silicium, les éléments en disiliciure de molybdène (MoSi2) ou les transformateurs, une approche « universelle » ne fonctionnera pas ; le choix doit être adapté aux caractéristiques de la charge et au processus de chauffage spécifique. Aucune méthode de contrôle unique n'est adaptée à chaque type d'équipement.

Choisir la mauvaise méthode de contrôle a des conséquences immédiates. Les problèmes mineurs incluent des fluctuations de température, un chauffage lent et une sortie instable ; les problèmes plus graves incluent une interférence électrique accrue, une durée de vie raccourcie de l'élément chauffant et même une cohérence de produit compromise sur toute la ligne de production. Par exemple, une charge nécessitant une régulation de tension continue pourrait ne pas atteindre l'effet de chauffage souhaité si une méthode de contrôle inadaptée est utilisée ; inversement, une méthode de contrôle inappropriée pour une charge résistive standard peut introduire des interférences électriques inutiles.

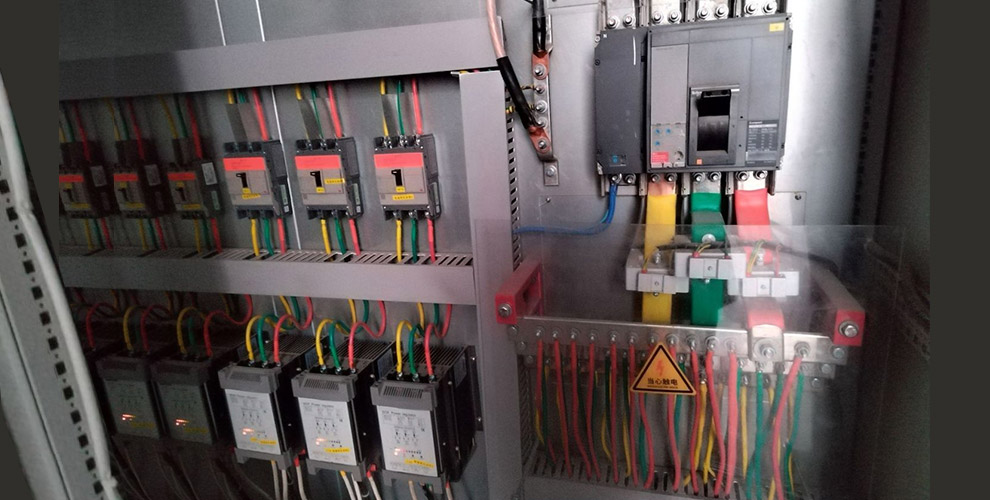

Au-delà de la méthode de contrôle, je prends également en compte la configuration de l'alimentation électrique, le courant nominal, la puissance de la charge, les signaux de contrôle, l'environnement d'installation et les conditions de dissipation thermique. Les régulateurs de puissance génèrent de la chaleur lors d'un fonctionnement prolongé ; si la dissipation thermique dans l'armoire est inadéquate, des problèmes tels que des alarmes de surchauffe ou une sortie instable peuvent survenir, même si la méthode de contrôle a été sélectionnée correctement. En tant qu'utilisateur final, je ne veux pas d'équipement qui semble impressionnant sur le papier mais qui s'avère difficile à utiliser sur le terrain ; je préfère les fournisseurs qui clarifient les exigences de charge et de processus avant de proposer une solution correspondante.

Lors de la sélection de régulateurs de puissance, PIDMaxWell insiste également sur la confirmation des caractéristiques de la charge avant de faire correspondre la méthode de contrôle, plutôt que de simplement comparer les prix et les numéros de modèle. Pour l'utilisateur, l'approche vraiment prudente consiste à présenter tous les facteurs pertinents — type de charge, courbes de processus, conditions du réseau, signaux de contrôle et dissipation thermique — pour garantir que la sélection est bien fondée. En donnant la priorité à la charge et aux exigences spécifiques avant de finaliser la méthode de contrôle, l'équipement de chauffage fonctionnera de manière plus stable et fiable, nécessitant moins de maintenance et de soucis.
