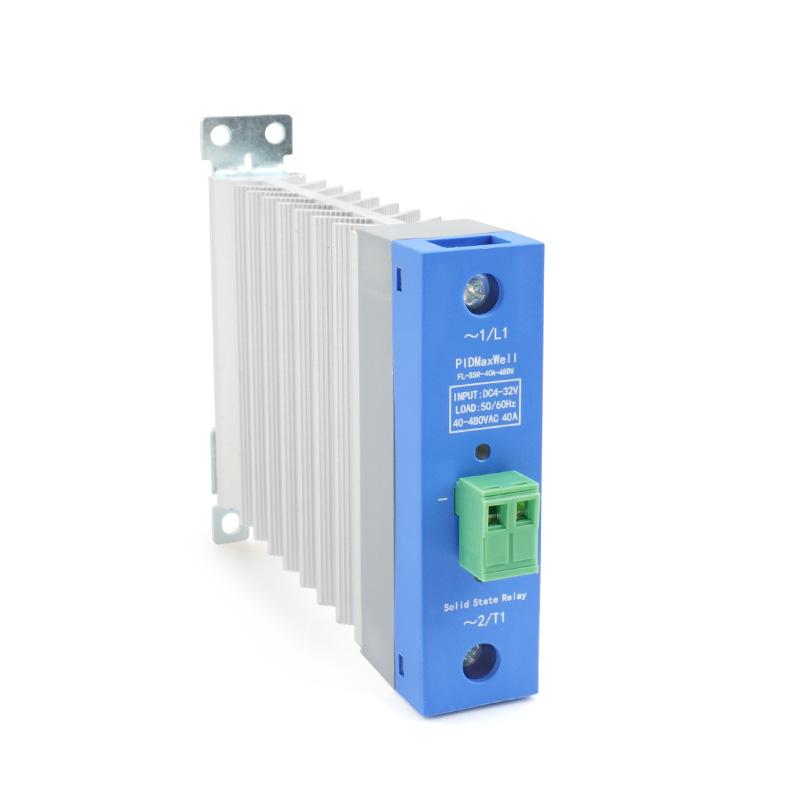

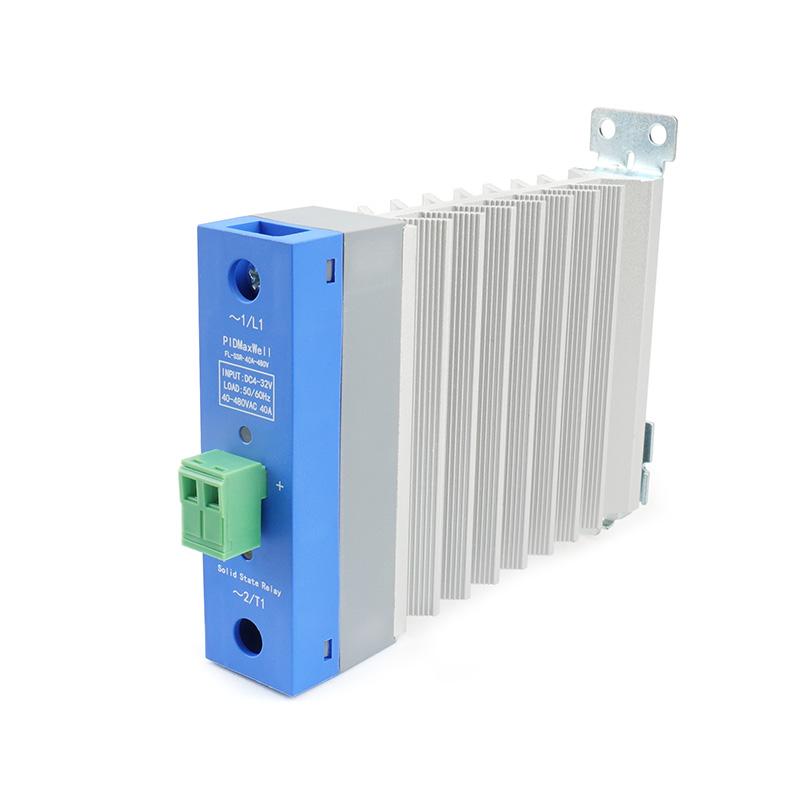

Relais statique à montage sur rail DIN

Cliquez sur le lien ci-dessous pour télécharger le catalogue et le manuel d'utilisation

Catalogue FL-SSR

Qu'est-ce qu'un système de montage sur rail DIN ?

Le rail DIN est un rail métallique standard utilisé pour le montage de divers équipements de contrôle industriel tels que les alimentations, les disjoncteurs et les automates programmables industriels (API). Le nom « DIN » provient de l'Institut allemand de normalisation (Deutsches Institut für Normung). Le type le plus courant est le rail DIN de 35 mm de large (TS35), conforme à la norme CEI/EN 60715. Ce système permet de monter côte à côte des modules de différents fabricants de manière flexible, organisée et accessible.

• Quels sont les avantages de l’utilisation d’un SSR monté sur rail DIN ?
  Leur principal avantage réside dans leur modularité et leur flexibilité. Conçus pour une installation facile et une organisation ordonnée au sein des tableaux de commande industriels, ils permettent un montage côte à côte aisé de différents appareils. Leur conception permet également un câblage simple et une bonne protection physique.

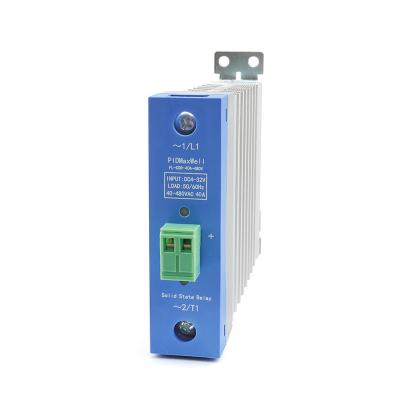

• Quelles spécifications clés dois-je rechercher ?

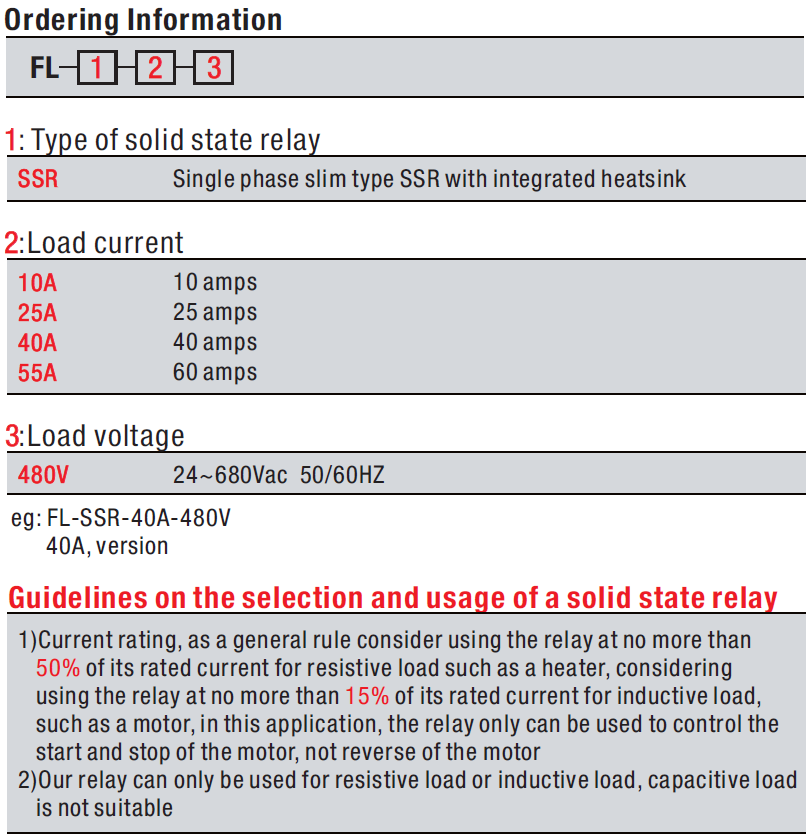

  Lors de la sélection d'un relais statique à montage sur rail DIN, vous devez prêter une attention particulière aux paramètres suivants, qui se trouvent généralement sur la fiche technique du produit :

  • Courant de charge nominal : le courant alternatif ou continu maximal que la sortie peut commuter (par exemple, 10 A, 25 A, 60 A).

  • Tension nominale de charge : la tension de la charge contrôlée (par exemple, 48-600 V CA, 1-200 V CC).

  • Tension de commande : la tension requise pour activer le relais (par exemple, 4-32 V CC, 90-280 V CA/CC).

  • Type de sortie : les sorties CA sont souvent « à passage par zéro » pour réduire le courant d'appel, tandis que les sorties CC sont « aléatoires » ou « instantanées ».

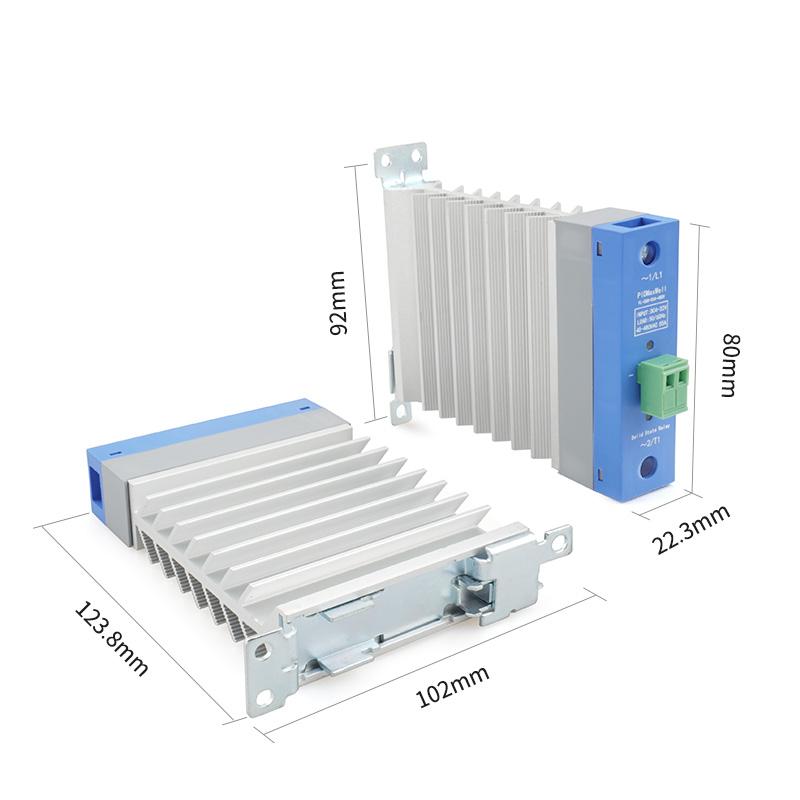

• Y a-t-il des considérations d’installation particulières ?

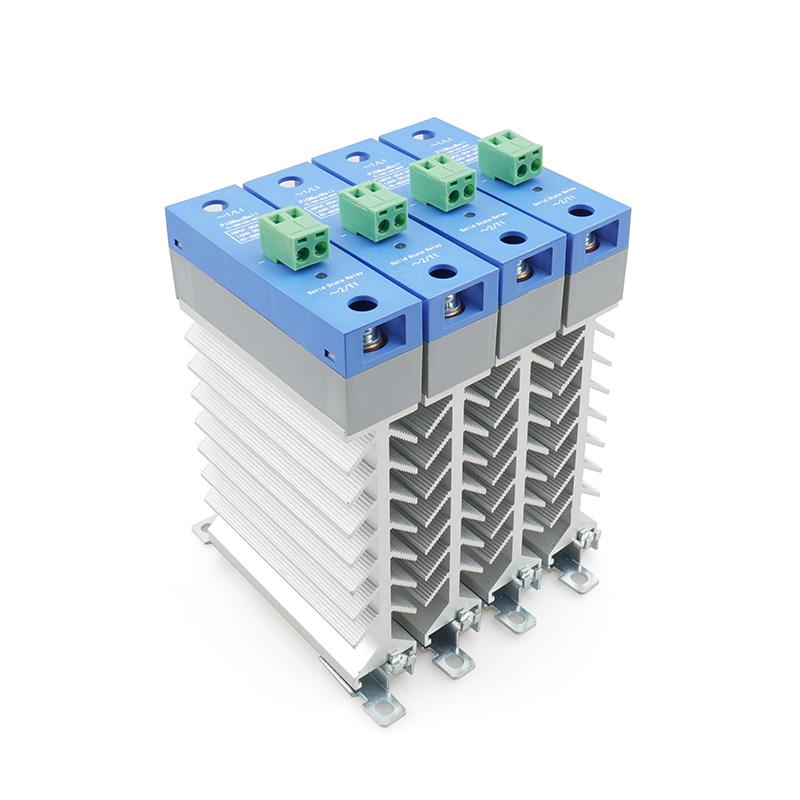

  Oui, la gestion thermique est essentielle. Le courant nominal maximal dépend souvent de la température ambiante et des conditions d'installation. Par exemple, un relais peut être calibré pour 35 A à 40 °C, mais cette valeur diminue lorsque la température ambiante augmente. Certains modèles plus puissants sont équipés d'un ventilateur intégré pour favoriser la dissipation thermique. De plus, lorsque plusieurs relais sont montés à proximité les uns des autres (« close-gaping »), leur capacité de charge peut être réduite, un facteur appelé « déclassement ».

• Quelles sont les applications typiques ?
  Les SSR montés sur rail DIN sont polyvalents et sont couramment utilisés dans :

  • Fours et radiateurs industriels

  • Équipement de moulage par injection de plastique

  • Contrôle de moteur (pompes, convoyeurs)

  • Équipement de cuisine professionnel

  • Systèmes de contrôle d'éclairage

  • Systèmes CVC&R
