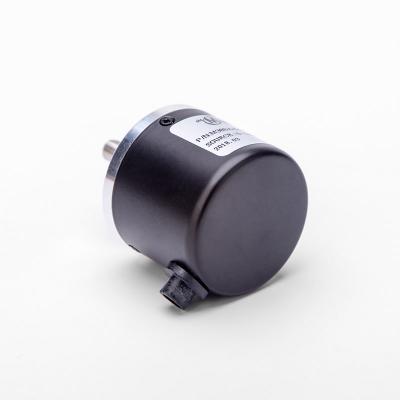

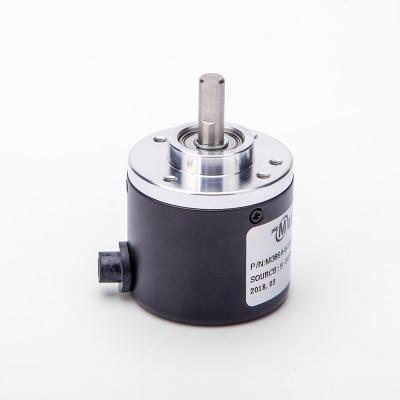

Encodeur rotatif à arbre solide arduino optique incrémental de 38 mm
-Diamètre de boîtier de 38 mm, boîtier en aluminium
-disposition de montage différente pour s'adapter à différentes applications sur le terrain
-type d'arbre plein avec taille d'arbre à 6 mm
-diverses options d'impulsion jusqu'à un maximum de 3600 ppr
-ABZ triphasé ou ABZ 6 phases A' B' Z'
-Poussez- Pull, collecteur ouvert NPN/PNP, pilote de ligne, push-pull avec sortie de signal inversée
- source DC, 5-30VDC, large plage ou 5VDC pour pilote de ligne
- longueur de fil standard de 2 mètres ou longueur de fil étendue selon votre demande
- Entrée de câble arrière ou entrée latérale en option
-Consommation de courant : 100 mA (charge déconnectée)
-Courant de charge : 50 mA maximum par canal, 20 mA maximum par canal (sortie de pilote de ligne)
-Fréquence : 100 KHZ -Vitesse
maximale autorisée : 4 000 tr/min
-Chargement radial de l'arbre : 10N
-Poussée de chargement de l'arbre : 20N
-Poids : 0,16 kg -Niveau de
protection :
IP50 -Plage de température de fonctionnement : -10
℃
-70
℃
-Plage de température de stockage : : -30
℃
-85
℃
-Résistance aux vibrations : 50m /s, 10-65HZ, double amplitude de 1 mm pendant 2 heures chacune en X, Y et Z
Circuits de sortie, formes d'onde, schéma de connexion
Les circuits de sortie et les formes d'onde sont affichés ci-dessous, la sortie est une
sortie en quadrature.
Dimensions et disposition de montage
