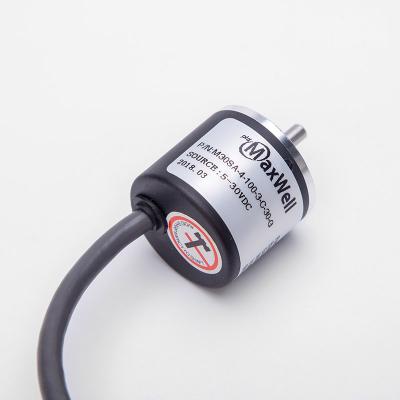

Codeur rotatif à arbre solide ppr abz incrémental de 30 mm

- Encodeur rotatif optique à arbre solide de 30 mm
- diamètre extérieur 30m
- petite taille, robuste, léger, facile à installer
- résolution jusqu'à 1024 PPR
- Taille d'arbre de 4 mm
- source 5-30VDC
- boîtier en aluminium

  • marque:

    MAXWELL
  • article n°.:

    M30SA
  • Paiement:

    T.T, Credit Card, Paypal etc, to be negotiate
  • origine du produit:

    China
  • Couleur:

    aluminum housing
  • commande minimum:

    1
  • Poids du produit:

    0.16
  • délai de mise en œuvre:

    3-15 days depends on the order

Codeur rotatif à arbre solide ppr abz incrémental de 30 mm

-Boîtier en aluminium de 30 mm de diamètre,
-Type à arbre plein avec taille d'arbre à 4mm
-diverses options d'impulsion jusqu'à 1024 ppr maximum
-3 phases A B Z ou 6 phases A B Z A’ B’ z’
-push-pull, collecteur ouvert NPN/PNP, pilote de ligne, push-pull avec sortie de signal inversée
-source cc, 5-30VDC, large plage , ou 5VDC pour pilote de ligne
-2 mètres de longueur de fil standard , ou de longueur de fil étendue selon votre demande
-entrée de câble arrière
-consommation de courant : 100 ma (charge déconnectée)
-courant de charge : 50 ma maximum par canal, 20 ma maximum par canal (sortie de pilote de ligne)
-fréquence : 100khz
-vitesse maximale autorisée : 4000 tr/min
-charge radiale de l'arbre : 10n
-poussée de chargement de l'arbre : 20n
-poids : 0.16kg
-niveau de protection : ip50
-Plage de température de fonctionnement : -10 -70
-plage de température de stockage : -30 -85
-résistance aux vibrations : 50m/s, 10-65HZ, 1mm double amplitude pendant 2 heures chacun en X, Y et z


circuits de sortie et formes d'onde

les circuits de sortie et les formes d'onde sont affichés ci-dessous , la sortie est un sortie en quadrature.




détails et dimensions du câblage



cliquez sur le lien ci-dessous pour télécharger la fiche technique de l'encodeur M30SA
