/Encodeur rotatif optique incrémental de 40 mm à arbre solide 360 ​​ppr

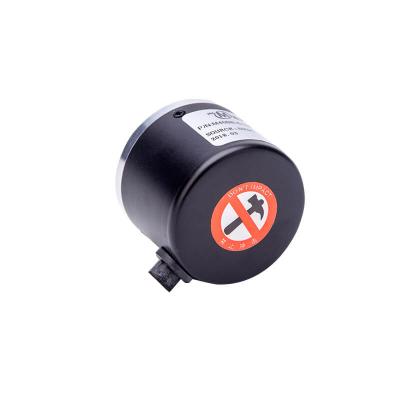

40mm solid shaft rotary encoder
40mm solid shaft rotary encoder
40mm solid shaft rotary encoder

Encodeur rotatif optique incrémental de 40 mm à arbre solide 360 ​​ppr

- Encodeur rotatif optique à arbre solide de 40 mm
- Peut être utilisé avec Arduino pour divers projets
- Diamètre externe 40 mm
- petite taille, robuste, léger, facile à installer
- Résolution jusqu'à 3600 PPR
- Taille d'arbre de 6 mm
- Source 5-30VDC, s'il vous plaît spécifiez la tension lors de la commande avec nous
- Boîtier en aluminium, entrée de câble latérale ou entrée arrière sélectionnable
- La longueur de câble standard est de 2 mètres, la longueur de câble peut être personnalisée

  • article n°.:

    M40SA M40SB

  • Paiement:

    T.T, Credit Card, Paypal etc, to be negotiate

  • origine du produit:

    China

  • Couleur:

    aluminum housing

  • commande minimum:

    1

  • Poids du produit:

    0.16

  • délai de mise en œuvre:

    3-15 days depends on the order
enquête maintenant

Encodeur rotatif optique incrémental de 40 mm à arbre solide 360 ​​ppr


-Diamètre de boîtier de 40 mm, boîtier en aluminium

-Disposition de montage différente pour s'adapter à différentes applications sur le terrain
-Type d'arbre solide avec une taille d'arbre de 6 mm
-Diverses options d'impulsion jusqu'à un maximum de 3600 ppr
-ABZ triphasé ou ABZ 6 phases A' B' Z'
-Poussez- Pull, collecteur ouvert NPN/PNP, pilote de ligne, push-pull avec sortie de signal inversée
- source DC, 5-30VDC, large plage ou 5VDC pour pilote de ligne
- longueur de fil standard de 2 mètres ou longueur de fil étendue selon votre demande
- Entrée de câble arrière ou entrée latérale en option
-Consommation de courant : 100 mA (charge déconnectée)
-Courant de charge : 50 mA maximum par canal, 20 mA maximum par canal (sortie de pilote de ligne)
-Fréquence : 100 KHZ -Vitesse
maximale autorisée : 4 000 tr/min

-Chargement radial de l'arbre : 10N

-Poussée de chargement de l'arbre : 20N
-Poids : 0,16 kg -Niveau de
protection :
IP50 -Plage de température de fonctionnement : -10 ℃ -70 ℃
-Plage de température de stockage : : -30 ℃ -85 ℃
-Résistance aux vibrations : 50m /s, 10-65HZ, double amplitude de 1 mm pendant 2 heures chacune en X, Y et Z


Circuits de sortie, formes d'onde, schéma de connexion
Les circuits de sortie et les formes d'onde sont affichés ci-dessous, la sortie est une sortie en quadrature.




Dimensions et disposition de montage













Cliquez sur le lien ci-dessous pour télécharger la fiche technique de l' encodeur M40SA M40SB

Fiche technique M40SA M40SB
