Dans les systèmes de chauffage industriels, les régulateurs de puissance triphasés sont devenus le pilier du contrôle de puissance. Cependant, face au processus de sélection, de nombreux ingénieurs se posent encore la question suivante : doivent-ils utiliser une régulation de tension par déphasage ou une régulation de puissance au passage par zéro ? Faire le mauvais choix peut conduire, au mieux, à un contrôle de température instable, et au pire, affecter la durée de vie du réseau électrique et des équipements. En réalité, comprendre les différences fondamentales entre ces deux technologies clarifie la réponse.

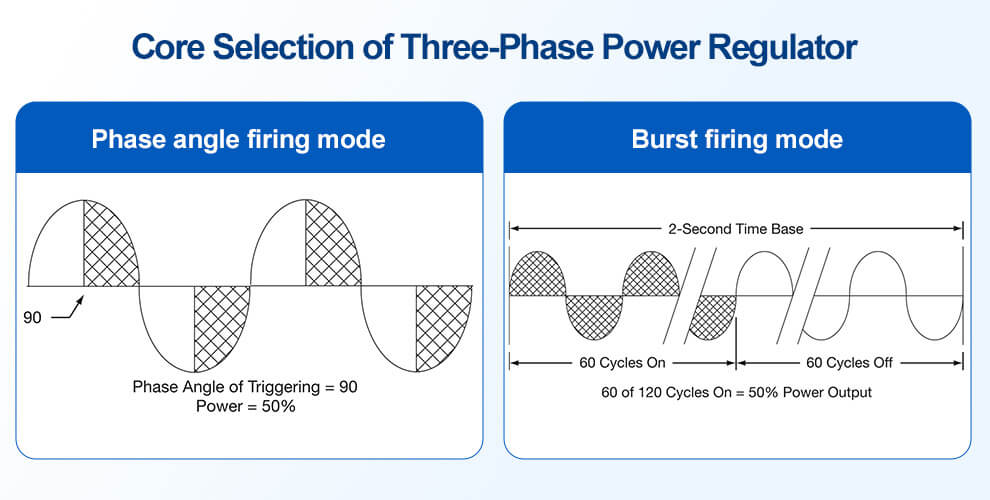

Mode d'allumage à angle de phase

Essentiellement, il s'agit d'un « découpage de la forme d'onde ». Une partie de l'angle de conduction est supprimée à chaque demi-cycle, ce qui permet une tension de sortie réglable en continu. Les avantages sont une réponse extrêmement rapide et un contrôle précis, ce qui le rend adapté aux applications nécessitant une réaction rapide. Le compromis est la distorsion de la forme d'onde, qui génère des harmoniques et provoque une certaine pollution du réseau électrique.

Mode à trains d'impulsions

Cela est appelé « commutation par cycles complets ». Le système décide de s'activer ou de s'arrêter au passage par zéro de la tension, en ajustant la puissance en contrôlant le nombre de sinusoïdes complètes. Les avantages sont une forme d'onde complète, des harmoniques extrêmement faibles et une qualité de puissance très propre. L'inconvénient est que la granularité de réglage se fait par cycles et que la vitesse de réponse est légèrement plus lente que le déphasage.

Pour les régulateurs de puissance triphasés, le premier critère lors de la sélection est le type de charge. Les charges résistives (telles que les fours et les régulateurs de température de moules) possèdent une forte inertie thermique et ne nécessitent pas de réponse rapide ; la régulation de puissance au passage par zéro est un choix plus fiable — elle est stable, présente de faibles harmoniques et la précision de contrôle de température est suffisante. Cependant, pour des éléments tels que les barres en carbure de silicium et les barres de molybdène de silicium, dont la résistance varie fortement avec la température, le déphasage est souvent utilisé pour un démarrage en douceur pendant la phase de mise en route, puis le circuit est basculé vers le passage par zéro une fois la température stabilisée. Cette stratégie hybride de « déphasage d'abord, puis passage par zéro » protège efficacement l'élément chauffant.

Les situations où le déphasage est nécessaire sont également claires : premièrement, dans le contrôle du primaire des transformateurs, la commutation au passage par zéro peut provoquer une saturation du noyau et des courants d'appel ; deuxièmement, pour les charges à très faible capacité thermique (comme les lampes infrarouges), seul un réglage continu par déphasage permet de suivre les variations instantanées.

Bien entendu, de nombreux régulateurs de puissance triphasés haut de gamme prennent désormais en charge un contrôle hybride combinant déphasage et passage par zéro — utilisant le déphasage pour une montée rapide en température au démarrage, puis basculant vers le passage par zéro pour maintenir une stabilité à température constante, équilibrant vitesse et qualité. Cependant, cette commutation nécessite un calcul précis de la part du contrôleur ; sinon, des courants d'appel peuvent encore poser problème.

En laissant de côté les détails complexes, la sélection peut être résumée en quatre critères clés :

• Une capacité suffisante du réseau et une tolérance élevée aux harmoniques offrent une plus grande flexibilité pour le déphasage ; à l’inverse, le passage par zéro est plus sûr.

• Le type de signal de sortie du régulateur de température — les signaux analogiques sont mieux adaptés au déphasage, tandis que les signaux de contact conviennent mieux au passage par zéro.

• Les caractéristiques de démarrage de la charge et la dérive de résistance déterminent si un démarrage progressif ou une stratégie hybride est nécessaire.

• Pour des performances globales, privilégier les régulateurs de puissance triphasés prenant en charge un contrôle hybride.

En définitive, il n’existe pas de bon ou de mauvais choix absolu entre le déphasage et le passage par zéro ; tout dépend de l’adéquation. Pour les systèmes de chauffage stables sensibles aux harmoniques, la régulation de puissance au passage par zéro est un choix judicieux. Pour les ajustements rapides, les transformateurs ou les charges spéciales, la régulation de tension par déphasage est la solution appropriée. Pour les lignes de production de haute qualité, une approche de contrôle hybride permet de concilier les deux aspects. Comprendre l’essence de ces deux méthodes de régulation de puissance dans les régulateurs triphasés rend la sélection beaucoup plus simple — en évitant de suivre aveuglément les tendances et la dépendance aux habitudes, et en garantissant des performances optimales pour chaque équipement.
