Dans les systèmes modernes de fabrication intelligente, les régulateurs de puissance deviennent progressivement des actionneurs essentiels de la gestion de l'énergie. Que ce soit dans les systèmes de contrôle précis de la température ou dans les unités d'entraînement haute puissance, les régulateurs de puissance, grâce à leurs capacités flexibles de réglage de puissance, apportent des améliorations significatives aux performances des équipements. Alors, comment les régulateurs de puissance parviennent-ils à adapter dynamiquement la sortie de puissance en quelques millisecondes ? Et pourquoi sont-ils appelés la « force motrice invisible des économies d'énergie industrielles » ? Cet article analysera systématiquement l'architecture technique et la valeur pratique des régulateurs de puissance, de la logique fondamentale aux scénarios d'application.

Réexaminer les régulateurs de puissance

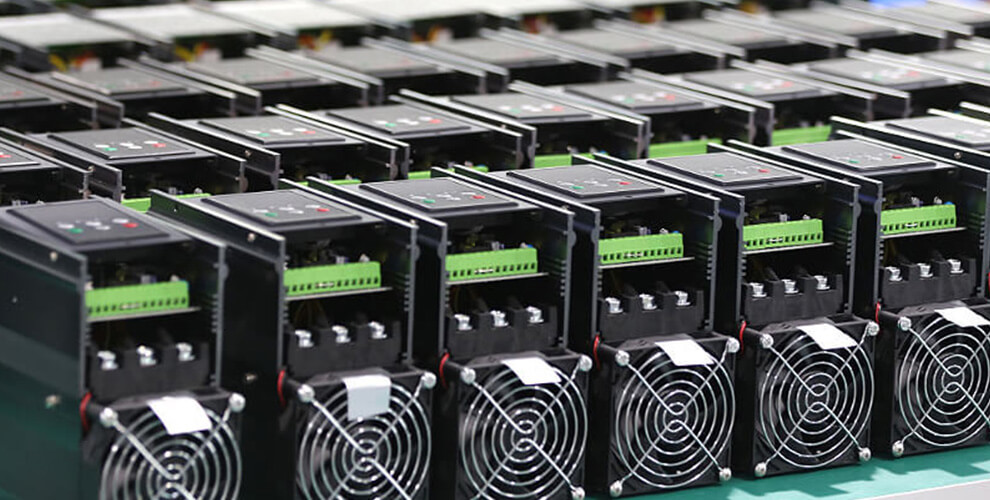

Essentiellement, un régulateur de puissance est un dispositif de régulation de puissance à semi-conducteurs. Il ne repose pas sur des contacts mécaniques, mais utilise des dispositifs de commutation à semi-conducteurs pour assurer un contrôle efficace de la tension et du courant côté charge. Des fours à chauffage par résistance aux démarrages progressifs de moteurs à courant alternatif, les régulateurs de puissance peuvent ajuster en temps réel la quantité d'énergie électrique transmise à la charge en fonction de l'écart entre la valeur de consigne et la valeur de retour, garantissant ainsi que la puissance de sortie correspond toujours aux exigences du procédé.

Trois logiques de commande principales des régulateurs de puissance

Le mécanisme de fonctionnement des régulateurs de puissance peut être résumé en trois modes principaux suivants, chacun correspondant à différentes caractéristiques de charge et exigences de compatibilité électromagnétique :

Commande par déclenchement à déphasage

Il s'agit du mode de fonctionnement le plus classique des régulateurs de puissance. En retardant le moment d'amorçage du thyristor dans chaque demi-onde de la tension alternative (c'est-à-dire en modifiant l'angle d'amorçage), le régulateur de puissance peut découper en continu l'onde sinusoïdale, permettant à la charge d'obtenir une tension progressive allant de presque zéro à la pleine tension. Dans ce mode, le régulateur de puissance réagit extrêmement rapidement, ce qui convient aux applications nécessitant une stabilisation rapide de la température ou un démarrage progressif, mais il introduit certaines harmoniques nécessitant des mesures de filtrage.

Commande par déclenchement au passage par zéro

Afin de réduire la pollution du réseau électrique, les régulateurs de puissance adoptent souvent une stratégie de déclenchement au passage par zéro, n'effectuant l'activation ou la désactivation qu'au moment où le courant alternatif traverse naturellement zéro. À ce moment-là, le régulateur de puissance délivre une série de cycles complets d'onde sinusoïdale sans coupure de phase, réduisant ainsi considérablement les interférences électromagnétiques. Ce mode de fonctionnement du régulateur de puissance convient particulièrement aux charges électrothermiques présentant une forte inertie thermique, en équilibrant la précision de commande et la compatibilité avec le réseau électrique.

Commande en fréquence (modulation d'impulsions marche/arrêt)

Pour les applications nécessitant des pertes de commutation extrêmement faibles, le régulateur de puissance peut être configuré avec une période fixe, au cours de laquelle les cycles d'activation et de désactivation sont répartis proportionnellement. Par exemple, sur 50 cycles de fréquence industrielle, le régulateur de puissance fait fonctionner la charge pendant 30 cycles et l'arrête pendant 20 cycles, obtenant ainsi une puissance équivalente à 60 % de la valeur nominale. Dans ce mode, la fréquence de commutation du régulateur de puissance est extrêmement faible, avec presque aucune harmonique, ce qui le rend idéal pour les fours et les installations de cuisson industriels haute puissance.
