I.Quelle est l’essence de la régulation de puissance ?

La régulation de puissance assurée par le régulateur de puissance correspond essentiellement à la gestion active de la puissance électrique moyenne au niveau de la charge de chauffage. La charge mentionnée ici comprend les tubes chauffants électriques courants, les fils résistifs métalliques et les lampes à rayonnement infrarouge, ainsi que les barres de carbure de silicium et les éléments chauffants en disiliciure de molybdène utilisés dans des conditions de haute température, et même des chauffages spéciaux alimentés par des transformateurs abaisseurs.

La quantité totale d’énergie électrique qu’une charge prélève sur le réseau détermine directement sa production de chaleur. Plus l’apport en énergie électrique est important, plus la chaleur générée par unité de temps est élevée ; inversement, plus l’apport en énergie électrique est faible, plus la production de chaleur diminue. La fonction d’un régulateur de puissance est de modifier dynamiquement la part d’énergie électrique délivrée à la charge via un contrôle électronique, intervenant ainsi efficacement sur la vitesse de chauffage et maintenant la température proche de la valeur cible.

II.Sur quelles commandes un régulateur de puissance s’appuie-t-il pour fonctionner ?

Dans une architecture de contrôle de température en boucle fermée, le régulateur de puissance lui-même ne détecte pas directement les variations de température. Il agit plutôt comme un organe d’exécution, recevant des instructions de l’unité de contrôle de niveau supérieur. Ces instructions sont généralement émises par le régulateur de température, l’automate programmable industriel ou le système de contrôle distribué.

Les types de signaux de commande couramment utilisés comprennent : des signaux de boucle de courant 4-20 mA, des signaux de tension continue 0-10 V, des signaux analogiques basse tension 1-5 V, ainsi que des signaux de modulation d’impulsions à fréquences spécifiques. En général, l’amplitude du signal de commande est positivement corrélée à la puissance requise — un signal plus fort signifie que le système demande une puissance plus élevée, tandis qu’un signal plus faible indique une réduction de puissance. Cela a conduit à une répartition des rôles où les régulateurs de température sont responsables du « jugement et de la prise de décision », tandis que les régulateurs de puissance se concentrent sur « l’exécution de la puissance ».

III.Comment la régulation de puissance évolue-t-elle selon les conditions de fonctionnement ?

En prenant comme exemple un four de séchage à circulation d’air chaud industriel, la température cible est réglée à 180 °C. Lors de la phase de démarrage initiale, la température du four est bien inférieure à la valeur de consigne. Après calcul PID, le régulateur de température émet un signal de commande à forte amplitude. Sur cette base, le régulateur de puissance ajuste la puissance de sortie à un niveau élevé, ce qui fait fonctionner les éléments chauffants à pleine puissance et permet un chauffage rapide.

À mesure que la température du four se rapproche progressivement du seuil de 180 °C, le signal de commande émis par le régulateur commence à décroître. Le régulateur de puissance réduit alors simultanément la puissance de sortie afin d’éviter que la température réelle, en raison de l’inertie thermique, ne dépasse la valeur cible. Lorsque le système entre dans la phase de maintien en température stable, la puissance de sortie se stabilise à un niveau plus faible, suffisant uniquement pour compenser les pertes thermiques du four vers l’environnement, ce qui permet de maintenir les fluctuations de température dans une plage admissible.

IV. Comment les composants internes principaux assurent-ils la régulation de puissance ?

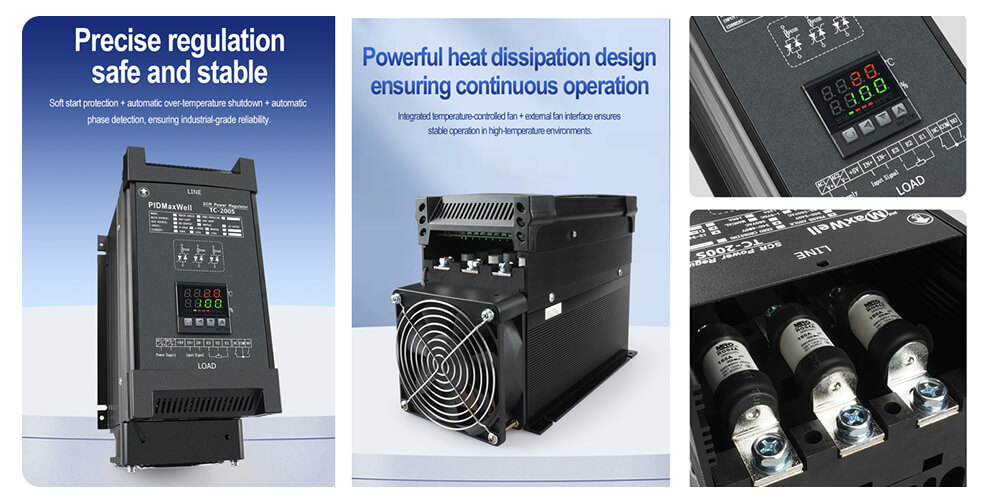

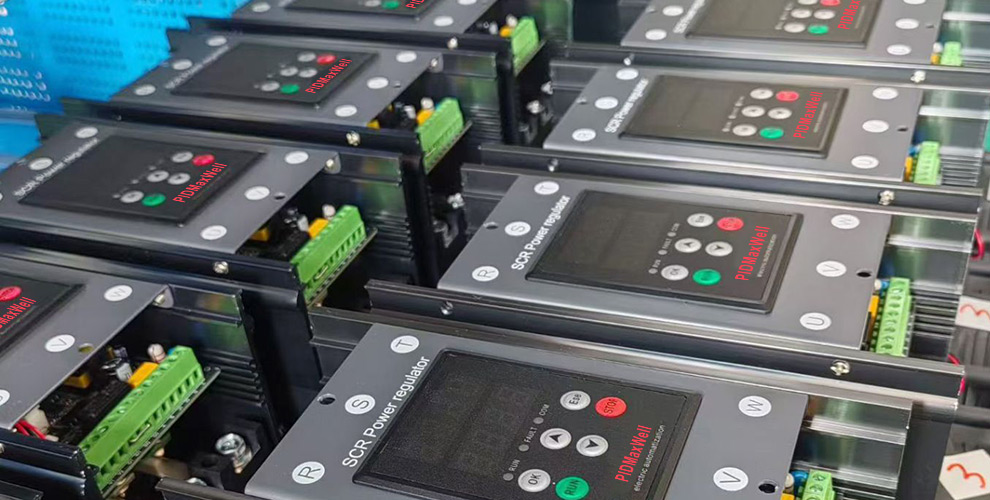

Le cœur d’un régulateur de puissance utilise généralement un dispositif redresseur commandé au silicium — le thyristor (SCR) — comme élément de commutation. Ce dispositif possède des caractéristiques de conduction déclenchée par gâchette, lui permettant de commencer à conduire à un point de phase spécifique du courant alternatif.

En ajustant le moment de l’impulsion de déclenchement, il est possible de contrôler précisément la durée de conduction du thyristor dans chaque demi-cycle de la fréquence secteur ; alternativement, en combinant les états de marche et d’arrêt sur un cycle complet, le rapport d’énergie délivrée par unité de temps peut être modifié. Ce mécanisme d’ajustement dynamique continu permet au régulateur de puissance de modifier avec précision la puissance moyenne de la charge, ce qui constitue la base technologique de son avantage significatif en matière de précision de contrôle de température par rapport aux contacteurs électromagnétiques traditionnels.

V. Quelles sont les différences entre les principales stratégies de régulation de puissance ?

Actuellement, les méthodes de régulation de puissance couramment utilisées dans les environnements industriels peuvent être globalement classées en deux types : le déclenchement par déphasage et le déclenchement au passage par zéro.

Le contrôle par déclenchement à angle de phase convient aux applications nécessitant une continuité de sortie élevée. Sa caractéristique réside dans la découpe de l’angle de conduction de chaque demi-onde de la sinusoïde alternative, produisant ainsi une forme d’onde de sortie tronquée en phase. Il offre une grande résolution de réglage mais peut générer certaines interférences harmoniques.Le contrôle par déclenchement au passage par zéro, en revanche, effectue les opérations de commutation à l’instant où la tension alternative passe naturellement par zéro. Il régule la puissance en modifiant le rapport de conduction de la sinusoïde complète sur une fenêtre de temps donnée. Cette méthode a un impact et des interférences plus faibles sur le réseau électrique et est particulièrement adaptée aux charges de chauffage à caractéristiques purement résistives.

VI. Quels dispositifs typiques ne peuvent pas fonctionner sans régulateur de puissance ?

Les régulateurs de puissance jouent un rôle clé dans de nombreux équipements industriels. Les applications courantes incluent : divers fours à résistance industriels, les étuves de séchage à température et humidité constantes, les lignes de traitement thermique des métaux, les canaux de séchage en tunnel, les fours de frittage à bande maillée, les systèmes de chauffage par rayonnement infrarouge, les équipements d’extrusion plastique, les machines de thermoscellage et d’emballage, les fours de recuit du verre, les fours de cuisson de céramique et les dispositifs de chauffage associés aux réacteurs chimiques.

Ces équipements partagent des caractéristiques communes : ils présentent des niveaux de puissance de chauffage élevés et des exigences strictes en matière d’uniformité et de stabilité du champ de température, et ne peuvent pas respecter les spécifications de procédé en se basant sur un simple contrôle marche/arrêt.

VII. Comment la qualité de la régulation de puissance influence-t-elle l’effet de contrôle de température ?

La fluidité de la régulation de puissance influence directement l’amplitude des fluctuations de la température contrôlée. En particulier lorsque la température est proche de la valeur de consigne, si la puissance de sortie ne peut pas diminuer de manière fluide, le système est très sujet au dépassement, provoquant des pics temporaires de température.

Grâce à ses caractéristiques de réglage continu ou de réglage pas à pas à haute résolution, le régulateur de puissance rend la transition entre la phase de chauffage, la phase d’approche et la phase de maintien en température plus fluide, et peut supprimer efficacement les oscillations de température, améliorant ainsi la qualité de la réponse dynamique et la précision en régime permanent de l’ensemble du système de contrôle de température.

VIII. Quels points clés doivent être pris en compte lors de la sélection et de l’installation des équipements pour un projet ?

Lors du déploiement des régulateurs de puissance, plusieurs facteurs techniques doivent être pris en compte de manière globale. Tout d’abord, la tension nominale de fonctionnement, le courant en régime permanent et le courant de pointe de la charge doivent être vérifiés afin de s’assurer de leur compatibilité avec la capacité du régulateur. Ensuite, le type de signal de commande doit être cohérent avec le port de sortie de l’ordinateur hôte. En outre, les dispositifs de puissance génèrent des pertes thermiques en fonctionnement, nécessitant des dissipateurs thermiques appropriés et une bonne ventilation dans l’armoire de commande. Parallèlement, les connexions électriques du circuit principal et des bornes de commande doivent être solides et fiables afin de réduire le risque de surchauffe locale due à la résistance de contact.

Si l’équipement fonctionne à pleine charge pendant de longues périodes, ou si la température ambiante à l’intérieur de l’armoire est élevée, la température de jonction des modules de puissance peut augmenter, accélérant le vieillissement des composants et réduisant la durée de vie globale du système.

En résumé, le processus par lequel un régulateur de puissance contrôle la puissance de chauffage peut être considéré comme un comportement de boucle fermée dynamique qui ajuste en temps réel l’apport moyen d’énergie électrique à la charge en fonction de commandes externes. Son introduction permet aux systèmes de chauffage industriels de dépasser la limitation binaire du « chauffage à pleine puissance » ou de la « coupure complète », les transformant en nœuds de contrôle de température intelligents capables d’adapter automatiquement l’intensité de sortie en fonction des fluctuations de charge thermique.
