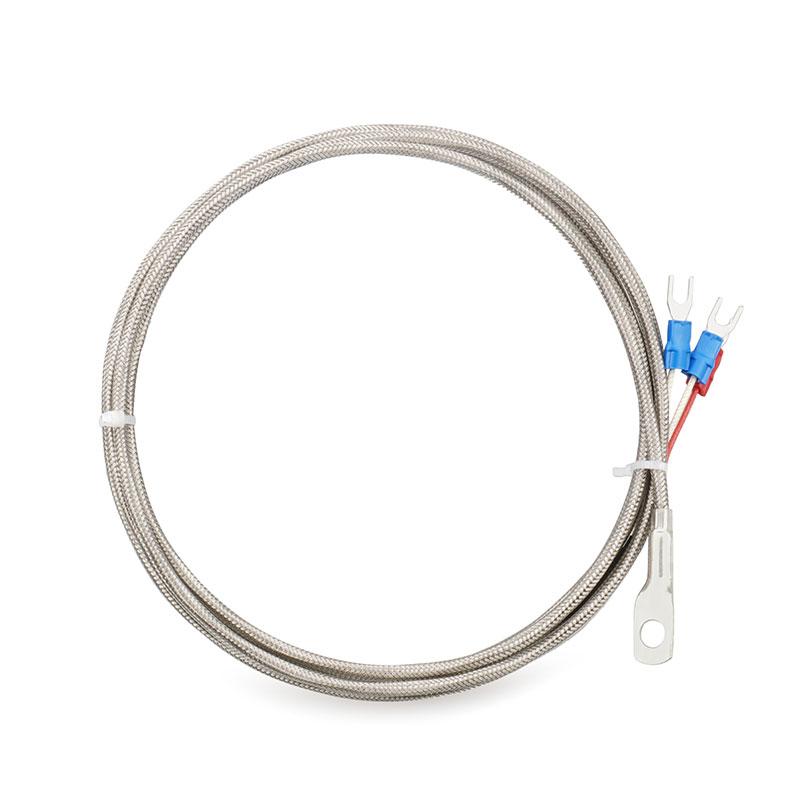

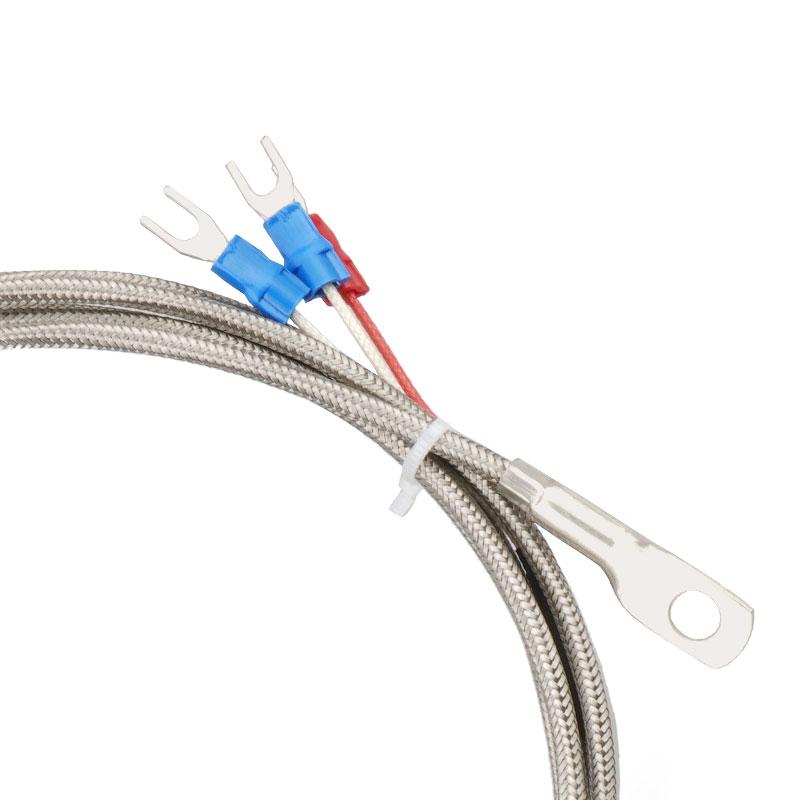

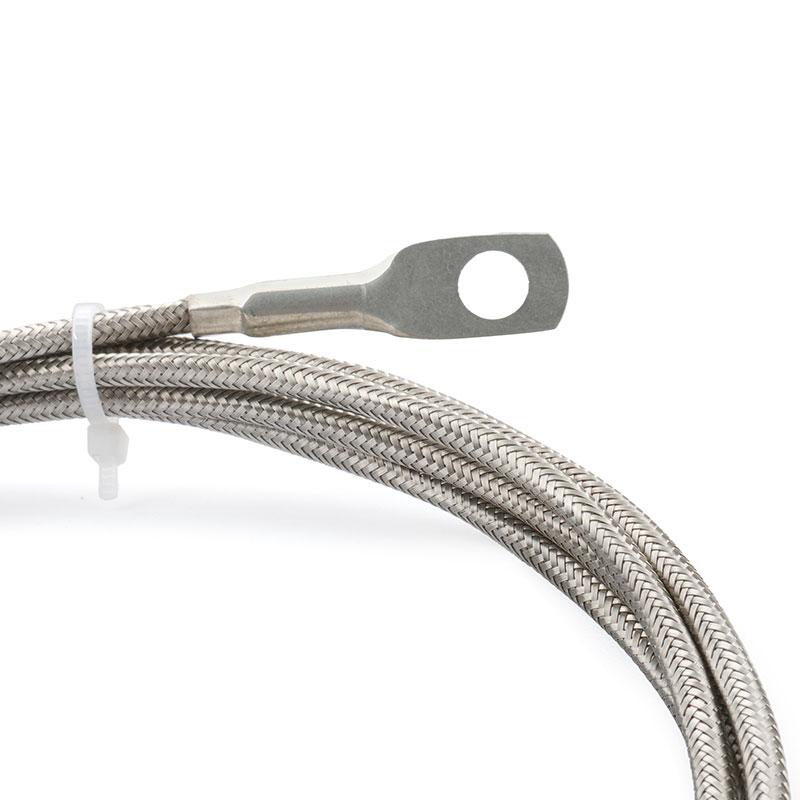

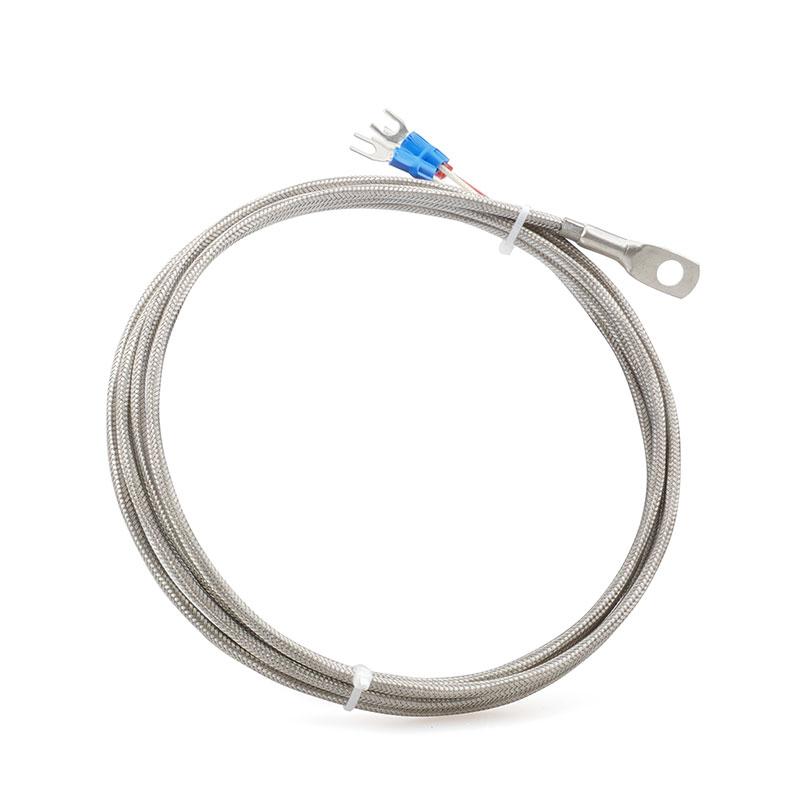

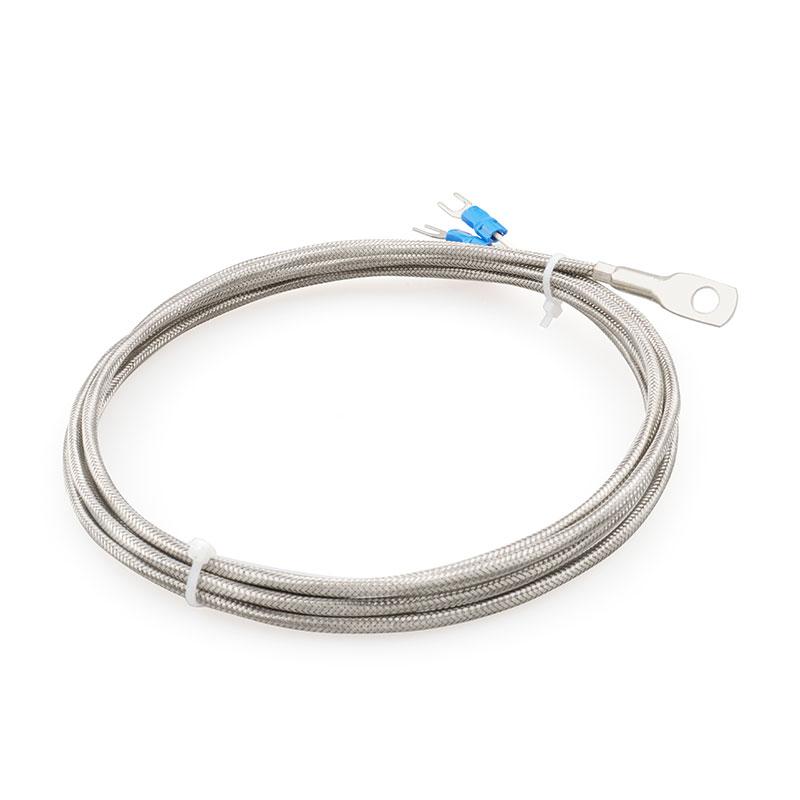

Bolt-on PT100 RTD sensor with ring terminal

PT100 à boulonner avec cosses à œillet

Le PT100-14 est un thermomètre à résistance de platine PT100 à visser, conçu pour la mesure directe de la température de surface. L'élément capteur est intégré à une cosse annulaire qui se fixe par boulonnage ou vissage directement sur la surface à mesurer (carter de moteur, dissipateur thermique, paroi extérieure de tuyau, logement de roulement ou composant structurel, par exemple), assurant ainsi un contact thermique optimal sans nécessiter de doigt de gant, de logement de sonde ni d'adhésif. Le PT100-14 constitue donc une solution particulièrement pratique et économique pour toutes les applications nécessitant une surveillance de la température de surface.

Le diamètre intérieur de la cosse annulaire est disponible en standard de 6 mm ou 8 mm et peut être adapté à toute vis ou boulon spécifié par le client. Le capteur est fourni avec un câble tressé en acier inoxydable assurant une protection mécanique et un blindage contre les interférences électromagnétiques. Le matériau du câble conducteur est entièrement sélectionnable : acier inoxydable tressé, silicone, fibre de verre ou téflon, afin de s’adapter aux conditions thermiques et chimiques de l’environnement d’installation. Les longueurs de câble standard sont de 2 m, 3 m et 5 m ; des longueurs sur mesure sont disponibles sur demande. Le capteur est disponible pour des plages de température allant jusqu’à 100 °C, 200 °C ou 300 °C.

marque:
PIDMaxWell
article n°.:
PT100-14
Paiement:
T.T, Credit Card, Paypal etc, to be negotiate
prix du marché:
$10
le prix:
$5
origine du produit:
Made in China
Couleur:
silver, white
commande minimum:
10 PCS
Poids du produit:
0.1kg
délai de mise en œuvre:
14 days after payment confirmed

enquête maintenant

Paramètre	Spécification
Type de capteur	PT100 RTD (Thermomètre à résistance de platine)
Style de montage	Bornier annulaire à boulonner (montage en surface)
Diamètre intérieur de la borne annulaire	6 mm / 8 mm (personnalisable)
Matériau du fil conducteur	Tresse en acier inoxydable (SS), silicone (SILI), fibre de verre (FBGL), téflon (FEFL)
Construction de câbles	gaine extérieure tressée en acier inoxydable
Longueur du fil conducteur	2 m / 3 m / 5 m (personnalisable)
Configuration du câblage	3 fils (standard)
Plage de température	Jusqu'à 100 °C / 200 °C / 300 °C

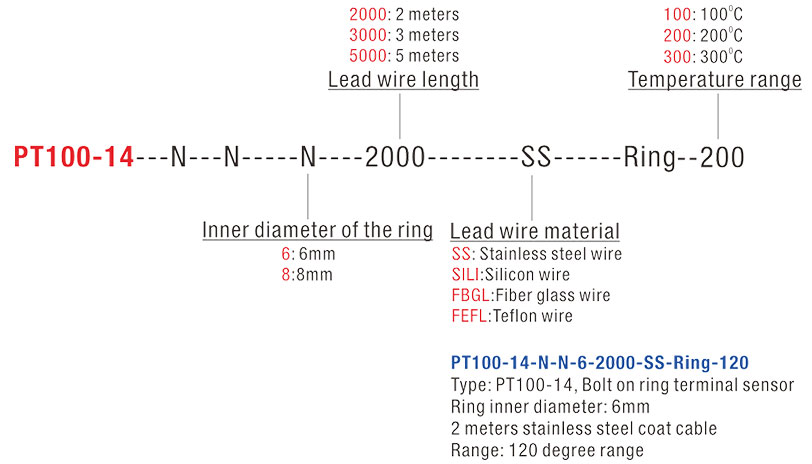

Le code de commande PT100-9 est structuré comme suit :

PT100-14 — [Champ 1] — [Champ 2] — [Diamètre intérieur de l'anneau] — [Longueur du fil conducteur] — [Matériau du fil conducteur] — Anneau — [Plage de température]

Définitions des champs :

Champ	Code	Description
Série	PT100-14	Capteur RTD PT100 à boulonner avec borne annulaire
Champ 1	N	Configuration standard
Terrain 2	N	Configuration standard
Diamètre intérieur de l'anneau	6 8 Coutume	diamètre intérieur de 6 mm diamètre intérieur de 8 mm Veuillez préciser le diamètre intérieur requis lors de la commande.
Longueur du fil conducteur	2000 3000 5000	2 mètres 3 mètres 5 mètres
Matériau du fil conducteur	SS SILI FBGL FEFL	fil tressé en acier inoxydable Fil de silicone Fil de fibre de verre fil de téflon
Type de connexion	Anneau	cosse annulaire (œillet)
Plage de température	100 200 300	Jusqu'à 100 °C Jusqu'à 200 °C Jusqu'à 300 °C

Exemples de commandes :

PT100-14-NN-6-2000-SS-Bague-200

Sonde RTD PT100 à boulonner avec borne annulaire ; diamètre intérieur de l'anneau : 6 mm ; câble tressé en acier inoxydable de 2 mètres ; plage de température jusqu'à 200 °C.

Pour des dimensions de sonde personnalisées, des longueurs de fil conducteur non standard ou des finitions de surface spéciales, veuillez contacter notre équipe commerciale.

Cliquez sur le lien ci-dessous pour télécharger le catalogue et le manuel d'utilisation. PT100-14

Catalogue PT100-14

Le capteur à borne annulaire boulonnée PT100-14 convient à toute application nécessitant une mesure directe de la température de surface via une connexion boulonnée ou vissée.

Il est largement utilisé pour surveillance de la température de surface du moteur et du générateur , où la cosse annulaire est boulonnée sur le châssis du moteur ou la cloche d'extrémité pour détecter la surchauffe avant le déclenchement de la protection thermique. surveillance de l'électronique de puissance et du dissipateur thermique Le capteur est vissé directement sur les dissipateurs thermiques, les barres omnibus ou les modules IGBT afin de fournir un retour d'information en boucle fermée pour la gestion thermique. mesure de la température de la paroi extérieure du tuyau La borne annulaire est fixée par serrage ou boulonnage à la surface du tuyau pour surveiller la température du fluide sans perforer la paroi, ce qui la rend idéale pour la modernisation des canalisations existantes. Le capteur est également couramment utilisé dans surveillance de la température du palier sur les machines tournantes, surveillance thermique des transformateurs et des appareillages de commutation , Gestion de la température des batteries et du stockage d'énergie , et construction de machines OEM applications nécessitant une solution de détection de température compacte et facile à installer.
