Stainless steel tube, threadless probe-type resistance temperature detector

Sondes RTD sans raccords à vis

La sonde PT100-5 est un thermomètre à résistance de platine (PT100 RTD) compact et polyvalent, doté d'un tube de détection en acier inoxydable sans raccords filetés. Sa conception en fait un choix idéal pour les applications où la sonde est insérée directement dans un doigt de gant, fixée par serrage ou intégrée à un équipement, offrant ainsi une installation propre et discrète sans nécessiter de raccords filetés.

La sonde PT100-5 est entièrement étanche, ce qui la rend parfaitement adaptée aux environnements humides. Le matériau et la longueur du câble sont entièrement personnalisables, et la sonde est disponible en trois diamètres et plusieurs longueurs de sonde pour s'adapter à une grande variété de configurations d'installation. Sa conception simple et sa large compatibilité en font un choix populaire pour l'intégration OEM et le remplacement sur site.

marque:
PIDMaxWell
article n°.:
PT100-5
Paiement:
T.T, Credit Card, Paypal etc, to be negotiate
prix du marché:
$10
le prix:
$5
origine du produit:
Made in China
Couleur:
Orange, silver, white
commande minimum:
10 PCS
Poids du produit:
0.1kg
délai de mise en œuvre:
14 days after payment confirmed

enquête maintenant

Paramètre	Spécification
Type de capteur	Thermomètre à résistance de platine (PRT / RTD)
Élément de détection	PT100 — R₀ = 100 Ω à 0 °C
Coefficient de température	α = 0,00385 Ω/Ω/°C (CEI 60751 / DIN EN 60751)
Classe de précision	Classe B (±0,30 °C à 0 °C) standard ; classe A (±0,15 °C) sur demande
Plage de température	−50 °C à +100 °C / +200 °C / +300 °C (sélectionnable)
Configuration du câblage	3 fils (standard)
Matériau du corps de la sonde	Acier inoxydable 316
Type de raccord de sonde	Aucun (gaine lisse — pour utilisation avec un doigt de gant ou un raccord à compression)
Diamètre de la sonde	3 mm / 4 mm / 5 mm standard ; sur mesure sur demande
Longueur d'insertion de la sonde	50 mm / 100 mm / 150 mm standard ; sur mesure sur demande
Style de pointe	Forme cylindrique standard ; pointe effilée disponible sur demande
Isolation des fils conducteurs	Tressage en acier inoxydable \| Silicone \| Fibre de verre \| PTFE (Téflon)
Longueurs de câble standard	2 m \| 3 m \| 5 m \| Sur mesure sur demande
Options de résiliation	Extrémités de fils nus \| Bornes à fourche \| Personnalisé
Option étanche	Version étanche IP67 disponible sur demande
Temps de réponse (t₀.₅)	≤ 3,5 s (dans un liquide en mouvement, sonde de 5 mm, typique)
Résistance d'isolement	≥ 100 MΩ à 25 °C (500 V CC)
Résistance aux vibrations	10–500 Hz, 20 g (IEC 60068-2-6)
Température de stockage	−60 °C à +150 °C
Conformité	IEC 60751, RoHS

Le code de commande PT100-5 est une chaîne de caractères séparée par des tirets qui définit entièrement la configuration du capteur. Chaque champ spécifie un paramètre personnalisable, permettant ainsi aux clients de décrire précisément le capteur requis avec une seule référence. La structure du code est directement issue de la fiche technique officielle Maxwell FA PT100-5.

PT100-5 – [①] – [②] – N – [③] – [④] – [⑤]

Définitions des champs de code de commande :

Champ	Description	Options
①	Diamètre de la sonde (mm)	3 = 3 mm \| 4 = 4 mm \| 5 = 5 mm \| Sur mesure sur demande
②	Longueur de la sonde (mm)	50 = 50 mm \| 100 = 100 mm \| 150 = 150 mm \| Sur mesure sur demande
N	Pas de raccords à vis	Champ fixe — indique une gaine de sonde lisse sans raccord fileté
③	Longueur du fil conducteur (mm)	2000 = 2 m \| 3000 = 3 m \| 5000 = 5 m \| Sur mesure sur demande
④	Matériau du fil conducteur	SS = Tressage en acier inoxydable \| SILI = Silicone \| FBGL = Fibre de verre \| FEFL = PTFE/Téflon
⑤	Plage de température	100 = jusqu'à 100 °C \| 200 = jusqu'à 200 °C \| 300 = jusqu'à 300 °C

Exemples de commandes :

Code de commande	Description de la configuration

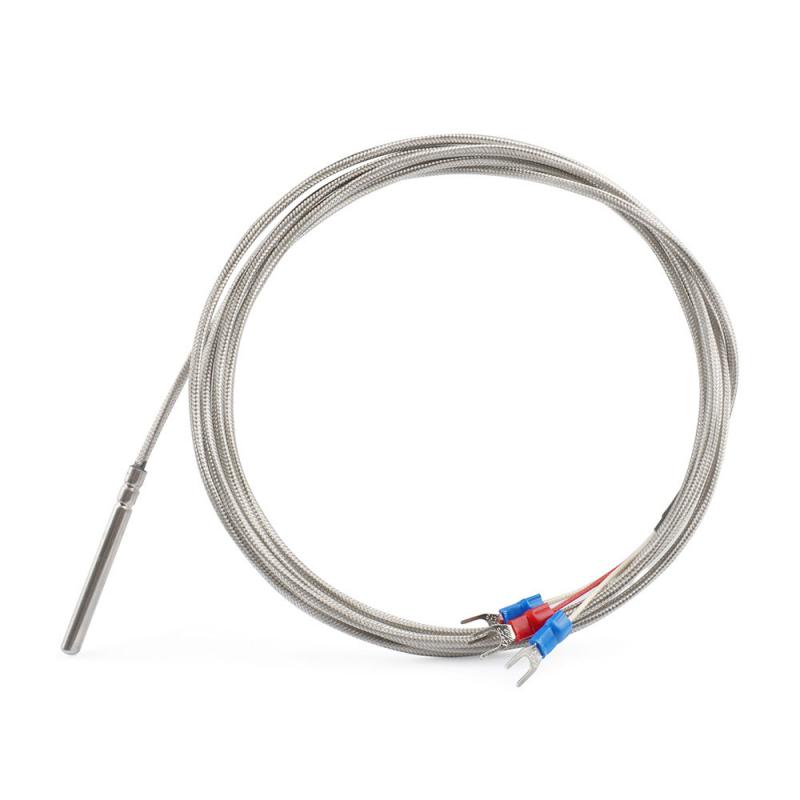

PT100-5-5-50-N-2000-SS-200	Câble tressé en acier inoxydable de 2 m, diamètre 5 mm, longueur 50 mm, 200 °C — Usage général standard
PT100-5-5-100-N-2000-SS-200	5 mm de diamètre, 100 mm de longueur, câble tressé en acier inoxydable de 2 m, 200 °C — Configuration la plus courante

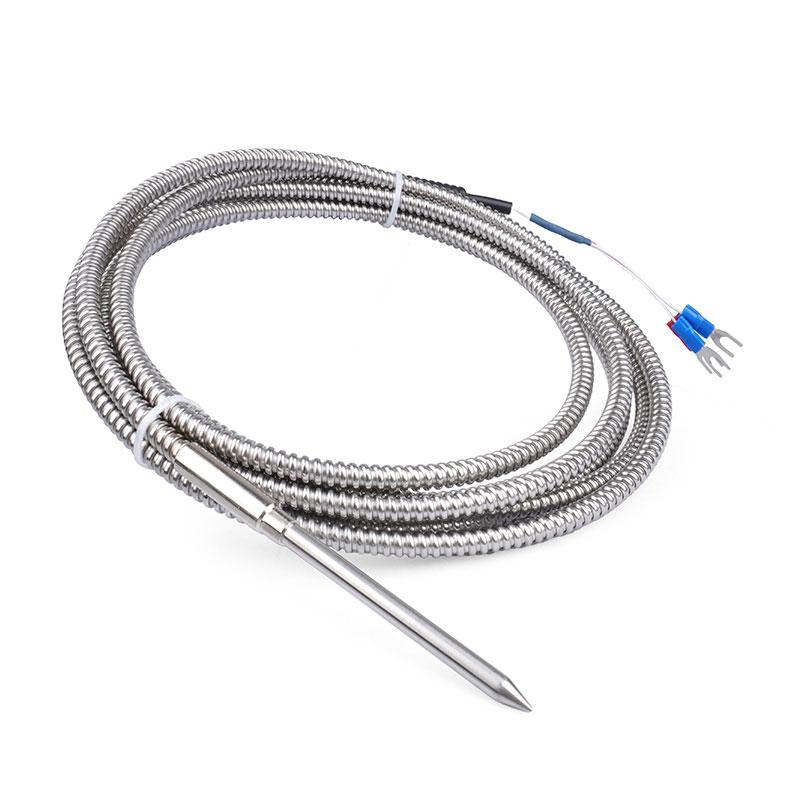

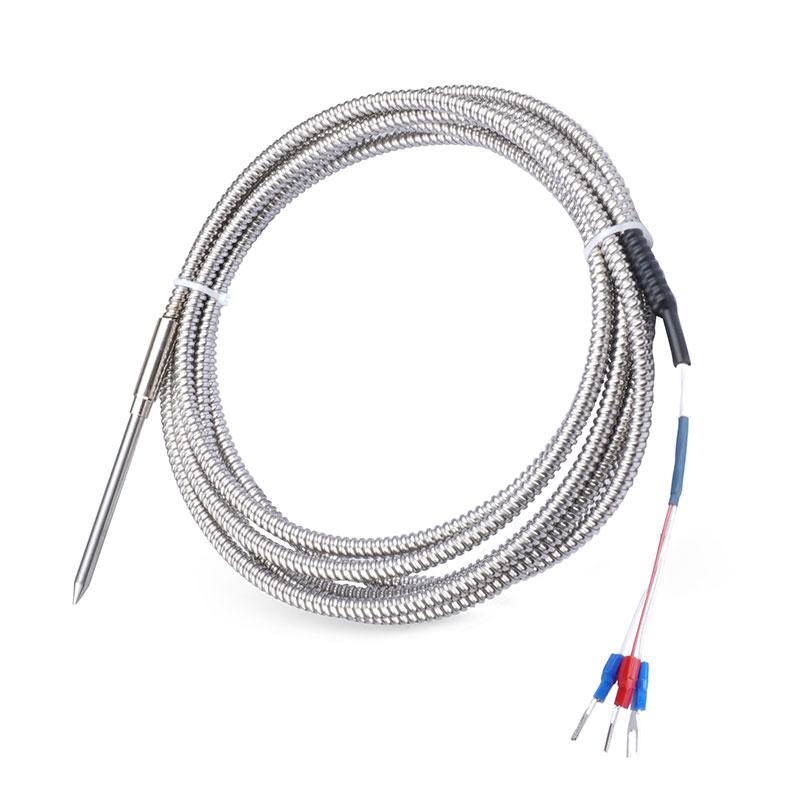

PT100-5-5-100-N-3000-SS-300	Câble tressé en acier inoxydable de 3 m, diamètre 5 mm, longueur 100 mm, résistance à 300 °C — Usage industriel haute température
PT100-5-5-95-N-3000-FEFL-300	Câble blindé en PTFE de 3 m, diamètre 5 mm, longueur 95 mm, résistance à 300 °C — Qualité chimique/alimentaire

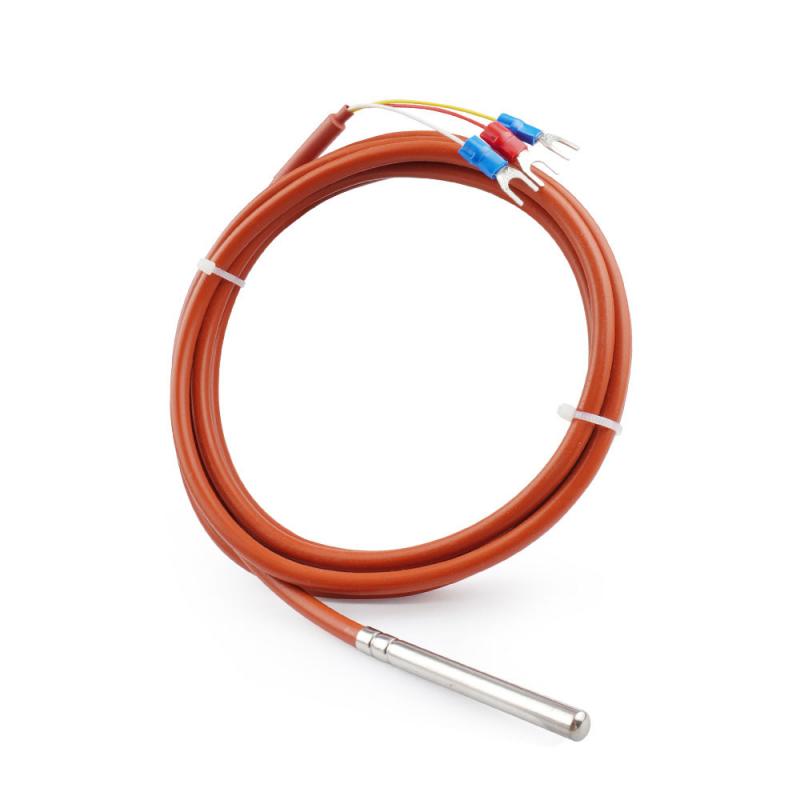

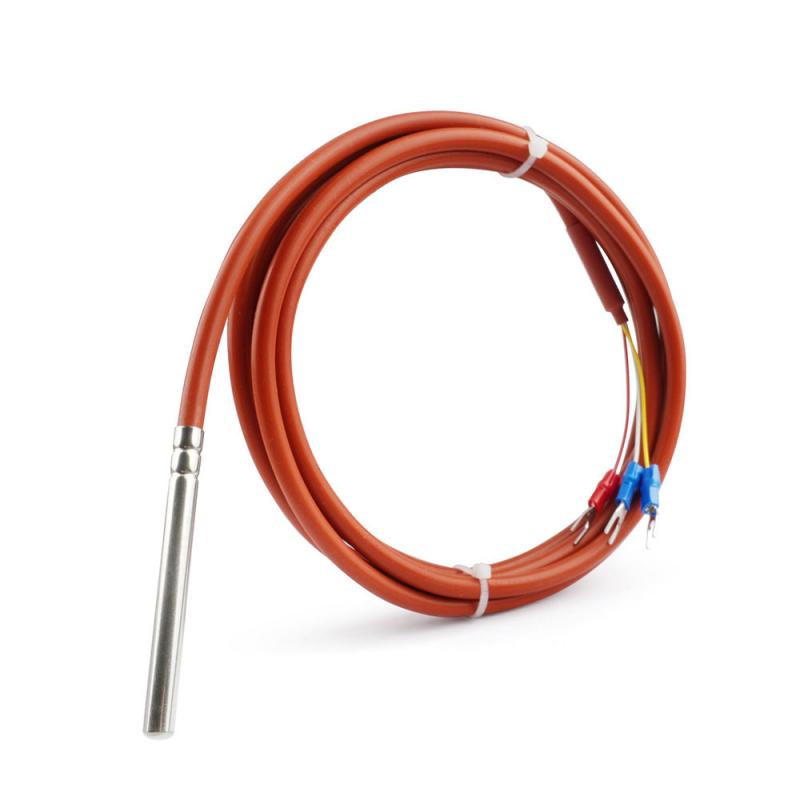

PT100-5-4-100-N-2000-SILI-200	Câble en silicone de 2 m, diamètre 4 mm, longueur 100 mm, 200 °C — Application de routage flexible
PT100-5-3-50-N-2000-FEFL-200	Capteur miniature compact : diamètre 3 mm, longueur 50 mm, câble PTFE de 2 m, 200 °C
PT100-5-5-150-N-5000-FBGL-300	Câble en fibre de verre de 5 m de diamètre, 150 mm de longueur, 300 °C — Immersion profonde, four/four
PT100-5-6-100-N-2000-SILI-200	Diamètre 6 mm (sur mesure), longueur 100 mm, câble en silicone de 2 m, 200 °C — Diamètre sur mesure

Référence officielle du code de commande (issue de la fiche technique Maxwell FA PT100-5) :

Cliquez sur le lien ci-dessous pour télécharger le catalogue et le manuel d'utilisation. PT100-5

Catalogue PT100-5

La PT100-5 est une solution de détection de température hautement adaptable, convenant à un large éventail d'industries et de scénarios d'installation où une sonde étanche sans raccord est requise.

Installation de puits thermométriques. La sonde fine en acier inoxydable s'insère directement dans les puits thermométriques standard des canalisations, réservoirs et réacteurs, assurant une mesure précise de la température sans nécessiter de filetage sur le capteur lui-même. Ceci simplifie le remplacement du capteur et réduit le temps d'installation.
Fabrication à façon et construction de machines. Sa conception compacte et sans raccords est idéale pour l'intégration dans les machines, les moules, les plateaux chauffants et les équipements sur mesure lors de la fabrication. Le choix du matériau du fil conducteur permet d'adapter le capteur aux conditions thermiques et chimiques de l'environnement.
Transformation des aliments et des boissons. Sa construction étanche et sa sonde hygiénique en acier inoxydable rendent le PT100-5 adapté à la surveillance de la température dans les équipements de transformation des aliments, les unités de réfrigération, les chambres froides et les systèmes de distribution de boissons.
CVC et réfrigération. Le capteur peut être inséré dans les conduits d'air, les conduites de réfrigérant et les échangeurs de chaleur pour fournir un retour d'information précis sur la température aux systèmes de contrôle, les options de fil conducteur en silicone ou en téflon offrant une flexibilité dans les environnements à forte humidité ou chimiquement agressifs.
Équipements de laboratoire et de recherche. Le petit diamètre de la sonde (jusqu'à 3 mm) permet des mesures précises de température ponctuelle dans les instruments de laboratoire, les incubateurs, les fours et les chambres environnementales.
Transformation des matières plastiques et du caoutchouc. Le capteur peut être inséré dans des puits thermométriques ou directement dans l'outillage chauffé pour surveiller les températures des moules et des matrices, assurant ainsi une qualité de produit constante dans les processus de moulage par injection et d'extrusion.
Traitement de l'eau et des eaux usées. Grâce à sa conception entièrement étanche, le PT100-5 peut être utilisé dans des installations submersibles ou exposées aux éclaboussures, comme par exemple pour la surveillance de la température de l'eau dans les réservoirs de traitement, les stations de pompage et les tours de refroidissement.
