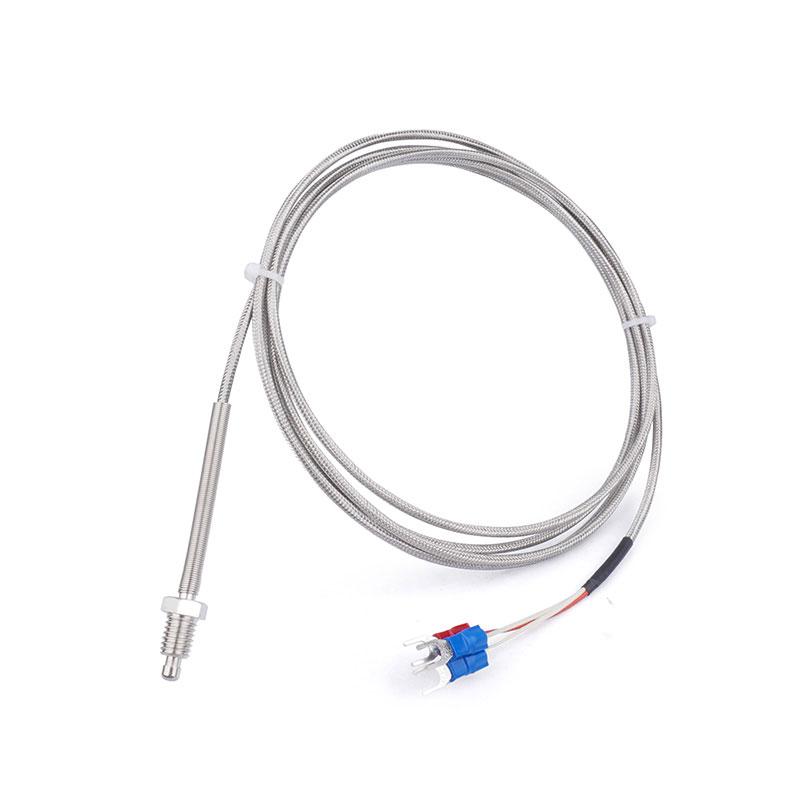

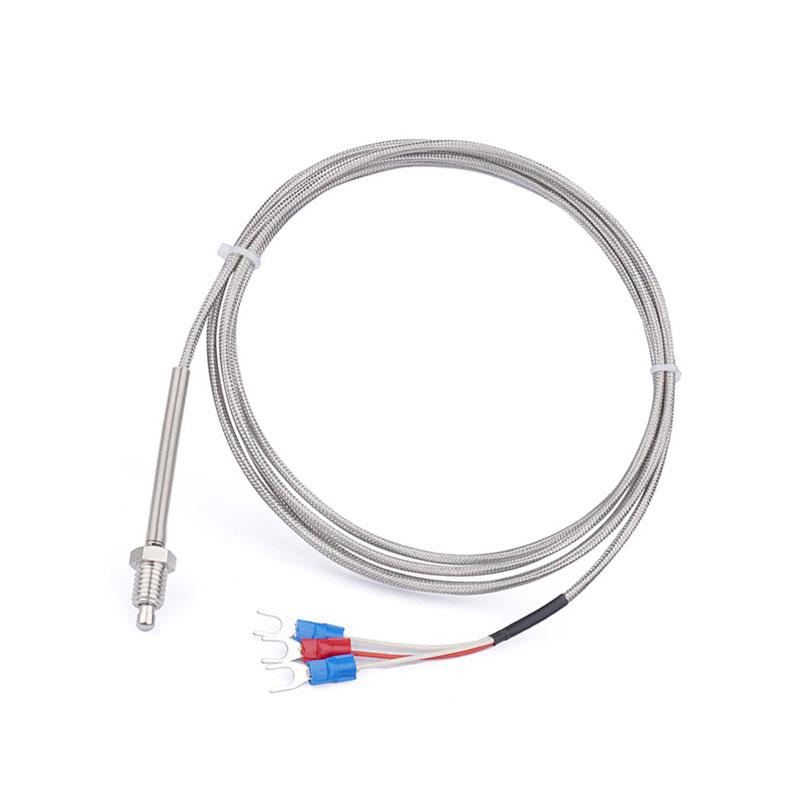

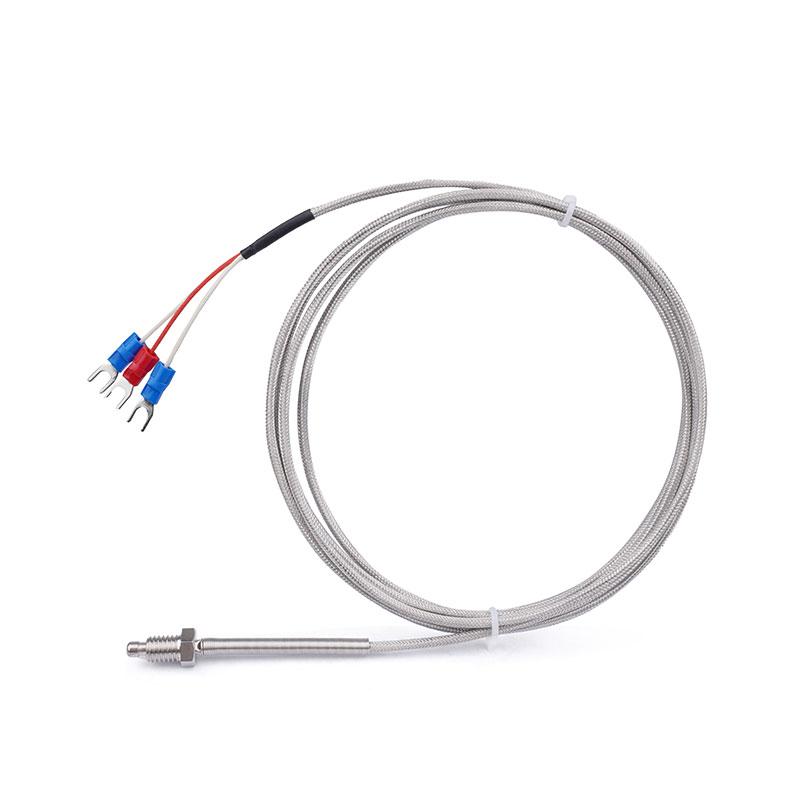

Sonde de température RTD PT100 à visser

La sonde PT100-1 est un thermomètre à résistance de platine (RTD) compact à visser, conçu et fabriqué par PIDMaxWell. Spécialement conçue pour la mesure précise et fiable de la température dans diverses applications industrielles, elle utilise un élément sensible en platine de haute pureté conforme à la norme IEC 60751 (R₀ = 100 Ω, α = 0,00385 Ω/Ω/°C), offrant des performances stables et reproductibles sur une plage de mesure de -50 °C à +300 °C.

marque:
PIDMaxWell
article n°.:
PT100-1
Paiement:
T.T, Credit Card, Paypal etc, to be negotiate
prix du marché:
$10
le prix:
$5
origine du produit:
Made in China
Couleur:
Silver, white, blue
commande minimum:
10 PCS
Poids du produit:
0.1kg
délai de mise en œuvre:
14 days after payment confirmed

enquête maintenant

1. Spécifications générales

Paramètre	Spécification
Type de capteur	Thermomètre à résistance de platine (PRT / RTD)
Élément de détection	PT100 — R₀ = 100 Ω à 0 °C
Coefficient de température	α = 0,00385 Ω/Ω/°C (CEI 60751 / DIN EN 60751)
Classe de précision	Classe B (±0,30 °C à 0 °C) standard ; classe A (±0,15 °C) sur demande
Plage de température	−50 °C à +100 °C / +200 °C / +300 °C (sélectionnable)
Configuration du câblage	3 fils (standard)
Matériau du corps de la sonde	Acier inoxydable 316
Options de discussion	M6×1 mm \| M8×1,25 mm \| 1/4 BSP \| Sur mesure sur demande
Diamètre de la sonde	Personnalisable (gamme standard : 3 mm – 8 mm)
Longueur d'insertion	Personnalisable selon les exigences de l'application
Isolation des fils conducteurs	Tressage en acier inoxydable \| Silicone \| Fibre de verre \| PTFE (Téflon)
Longueurs de câble standard	2 m \| 3 m \| 5 m \| Sur mesure sur demande
Options de résiliation	Extrémités de fils dénudées \| Bornes à fourche \| Connecteurs à broches plaquées or \| Personnalisé
Indice de protection IP	Norme IP65 ; version étanche IP67 disponible sur demande
Temps de réponse (t₀.₅)	≤ 5 s (dans l'air immobile) ; ≤ 1,5 s (dans un liquide en mouvement, valeur typique)
Résistance d'isolement	≥ 100 MΩ à 25 °C (500 V CC)
Résistance aux vibrations	10–500 Hz, 20 g (IEC 60068-2-6)
Température de stockage	−60 °C à +150 °C
Poids	Environ 50 à 200 g (selon la longueur de la sonde et du câble)
Conformité	IEC 60751, RoHS

2. Options de matériaux pour les fils conducteurs

Code	Matériel	Température maximale	résistance chimique	Flexibilité	Utilisation recommandée
SS	Tressé en acier inoxydable	Jusqu'à 300 °C	Excellent	Excellent	Environnements industriels à fortes vibrations, usage industriel général
SILI	Silicone	Jusqu'à 200 °C	Bien	Excellent	Routage flexible dans les espaces confinés, applications à température modérée
FBGL	Fibre de verre	Jusqu'à 300 °C	Bien	Bien	Fours à haute température, fours de séchage
TEFL	PTFE / Téflon	Jusqu'à 260 °C	Excellent	Excellent	Environnements chimiques, agroalimentaire et pharmaceutique, capteurs miniatures

3. Spécifications du filetage

Code	Taille du fil	Standard	Application typique
M6	M6×1 mm	Métrique	Tuyaux de petit diamètre, machines, installations compactes
M8	M8×1,25 mm	Métrique	Tuyaux et récipients industriels généraux
1/4 BSP	1/4 BSP	Impérial	Raccords hydrauliques et pneumatiques, installations au Royaume-Uni et dans le Commonwealth
Coutume	Comme spécifié	—	Tout filetage non standard sur demande

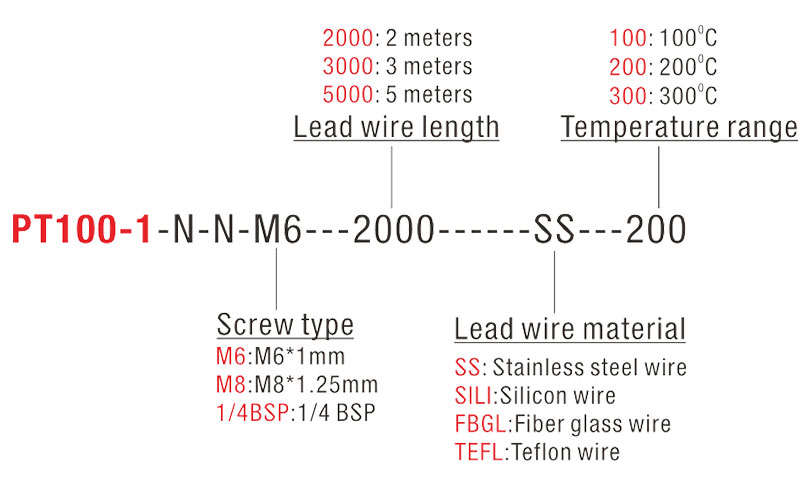

Le code de commande PT100-1 est structuré comme une chaîne de caractères séparée par des tirets qui définit entièrement la configuration du capteur. Chaque champ spécifie un paramètre personnalisable, permettant ainsi aux clients de décrire précisément le capteur requis avec une seule référence.

PT100-1 – N – N – [①] – [②] – [③] – [④]

Définitions des champs de code de commande :

Champ	Description	Options
①	Type de vis/filetage	M6 = M6×1 mm \| M8 = M8×1,25 mm \| 1/4 BSP = 1/4 BSP \| Sur mesure sur demande
②	Longueur du fil conducteur (mm)	2000 = 2 m \| 3000 = 3 m \| 5000 = 5 m \| Longueur personnalisée sur demande
③	Matériau du fil conducteur	SS = Tressé en acier inoxydable \| SILI = Silicone \| FBGL = Fibre de verre \| TEFL = PTFE/Téflon
④	Plage de température	100 = jusqu'à 100 °C \| 200 = jusqu'à 200 °C \| 300 = jusqu'à 300 °C

Exemples de commandes :

Code de commande	Description de la configuration
PT100-1-NN-M6-2000-SS-200	Filetage M6×1 mm, câble tressé en acier inoxydable de 2 m, plage de température 200 °C — Version standard à usage général
PT100-1-NN-M6-2000-SS-300	Filetage M6×1 mm, câble tressé en acier inoxydable de 2 m, plage de température 300 °C — Usage général haute température
PT100-1-NN-M8-2000-SS-300	Filetage M8×1,25 mm, câble tressé en acier inoxydable de 2 m, plage de température 300 °C — Installation industrielle à grand diamètre
PT100-1-NN-M8-3000-SILI-200	Filetage M8×1,25 mm, câble en silicone de 3 m, plage de température jusqu'à 200 °C — Application de routage flexible
PT100-1-NN-M6-2000-TEFL-200	Filetage M6×1 mm, câble PTFE de 2 m, plage de température jusqu'à 200 °C — Environnement chimique/alimentaire
PT100-1-NN-1/4BSP-5000-FBGL-300	Filetage 1/4 BSP, câble en fibre de verre de 5 m, plage de température 300 °C — Installation pour four/four haute température

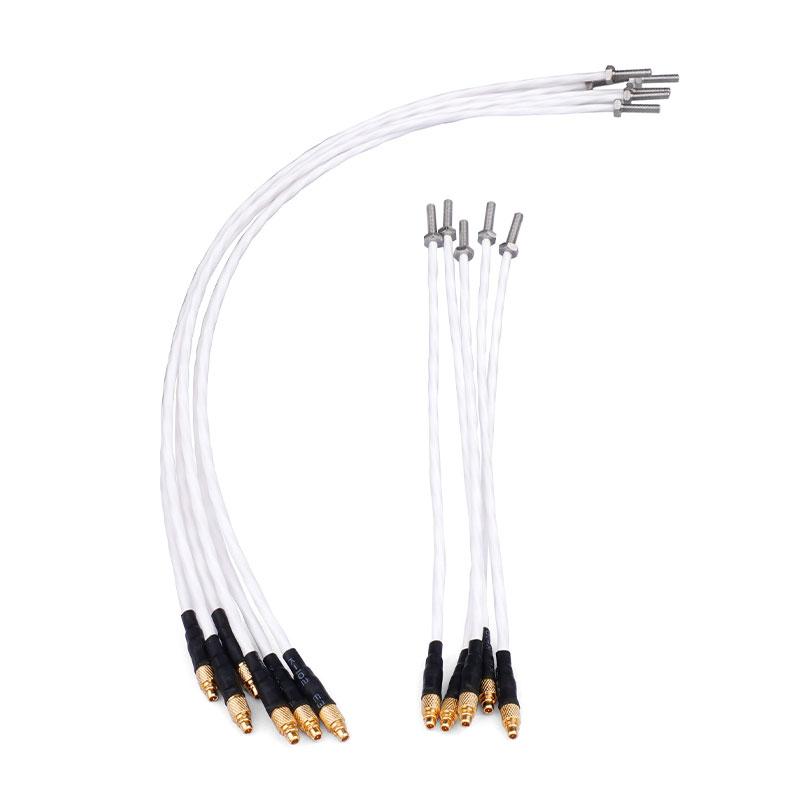

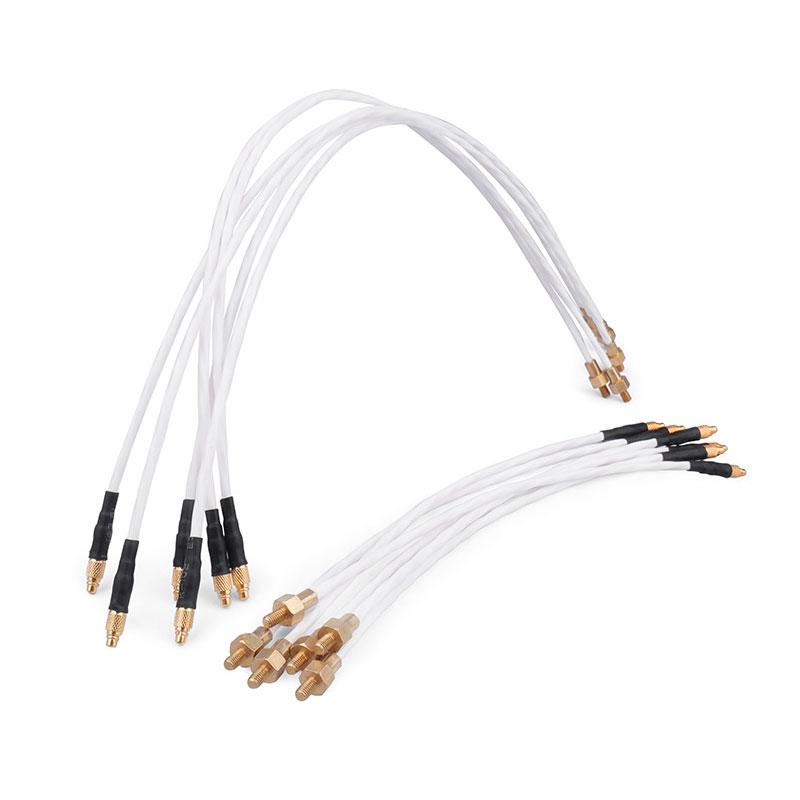

PT100-1-NN-M3-150-TEFL-200	Filetage M3, câble PTFE de 150 mm, plage de température 200 °C — Capteur miniature pour équipements compacts

Référence officielle du code de commande (issue de la fiche technique Maxwell FA) :

PT100-1-NN-M6-2000-SS-200

Type : PT100-1

type à visser

2 mètres de fil conducteur

Vis M6*0,75 mm

Plage de température : 200 °C

Guide de sélection

Le tableau suivant récapitule les principaux critères de sélection de la série PT100-1, aidant ainsi les clients à identifier la configuration la plus appropriée à leur application.

Scénario d'application	Fil	Type de câble	Gamme	Code de commande suggéré
Usage industriel général, tuyaux et récipients	M6 ou M8	SS tressé	200 °C	PT100-1-NN-M6-2000-SS-200
Fours et étuves à haute température	M6 ou M8	Fibre de verre	300 °C	PT100-1-NN-M8-2000-FBGL-300
Environnements chimiques/alimentaires	M6	PTFE	200 °C	PT100-1-NN-M6-2000-TEFL-200
Machines à fortes vibrations	M8	SS tressé	300 °C	PT100-1-NN-M8-3000-SS-300
Itinéraires flexibles / espaces confinés	M6	Silicone	200 °C	PT100-1-NN-M6-3000-SILI-200
équipement miniature / compact	M3	PTFE	200 °C	PT100-1-NN-M3-150-TEFL-200
Raccords de tuyauterie Royaume-Uni / Commonwealth	1/4 BSP	SS tressé	200 °C	PT100-1-NN-1/4BSP-2000-SS-200
Câble long (installation à distance)	M6 ou M8	SS tressé	200 °C	PT100-1-NN-M6-5000-SS-200

Cliquez sur le lien ci-dessous pour télécharger le catalogue et le manuel d'utilisation. PT100-1

Catalogue PT100-1

La sonde RTD à visser PT100-1 est un capteur de température polyvalent à usage général dont la combinaison de précision de mesure, de robustesse mécanique et de flexibilité d'installation le rend adapté à un large éventail d'industries et de processus.

Automatisation industrielle et contrôle des processus	La sonde PT100-1 est largement utilisée dans les lignes de production automatisées, les usines de traitement et les systèmes SCADA nécessitant un retour d'information précis et répétable sur la température. Son montage direct par vis simplifie l'intégration aux tuyauteries et machines existantes, tandis que sa sortie à 3 fils est directement compatible avec les cartes d'entrée analogiques et les transmetteurs de température standard des automates programmables.
Moulage par injection et extrusion de plastique	Le contrôle de la température du cylindre et de la buse dans les presses à injecter et les extrudeuses exige une réponse rapide et une grande précision. La sonde filetée compacte PT100-1 s'installe directement dans la paroi du cylindre, assurant une mesure fiable de la température de fusion et permettant un contrôle précis en boucle fermée des zones de chauffe.
CVC, réfrigération et gestion des bâtiments	Ce capteur sert à surveiller les températures de l'air soufflé, de l'air repris, de l'eau glacée et du condenseur dans les systèmes de chauffage, ventilation et climatisation commerciaux. Son boîtier en acier inoxydable résistant à la corrosion et ses câbles flexibles le rendent parfaitement adapté au montage en gaine et à l'immersion dans les circuits d'eau chaude ou glacée.
Transformation des aliments et des boissons	La variante à isolation PTFE (TEFL) est particulièrement adaptée aux applications agroalimentaires où l'hygiène, la résistance chimique et la facilité de nettoyage sont primordiales. Le capteur peut être installé dans les pasteurisateurs, les cuves de fermentation, les systèmes NEP (Nettoyage En Place) et les points de contrôle des chambres froides.
Recherche en laboratoire et scientifique	La haute précision et la stabilité à long terme de l'élément PT100 font du PT100-1 la solution idéale pour les bains thermiques de laboratoire, les chambres d'essais environnementaux, les équipements d'étalonnage et les réacteurs de recherche où une précision de mesure traçable est requise.
Procédés pharmaceutiques et chimiques	Dans la fabrication pharmaceutique et le traitement chimique, où un contrôle précis de la température est essentiel à la qualité du produit et à la conformité réglementaire, le PT100-1 avec câble tressé en PTFE ou en acier inoxydable assure une mesure fiable dans les réacteurs, les autoclaves et les réservoirs de stockage.
Énergies nouvelles et renouvelables	Dans la fabrication pharmaceutique et le traitement chimique, où un contrôle précis de la température est essentiel à la qualité du produit et à la conformité réglementaire, le PT100-1 avec câble tressé en PTFE ou en acier inoxydable assure une mesure fiable dans les réacteurs, les autoclaves et les réservoirs de stockage.
Automobile et transport	Dans les bancs d'essai automobiles, les cellules d'essai moteur et les tests de batteries de véhicules électriques, le PT100-1 assure une mesure précise de la température des circuits de refroidissement, des systèmes d'huile et des modules de batterie. Sa conception résistante aux vibrations garantit un fonctionnement fiable même dans des environnements soumis à de fortes vibrations.
Équipement textile et de teinture	Les machines de teinture, les rameuses et les équipements de thermofixation nécessitent un contrôle précis de la température pour garantir une qualité de couleur constante. Le PT100-1, avec son isolation en fibre de verre, est parfaitement adapté aux environnements chauds et humides typiques du traitement textile.
Fabrication de semi-conducteurs et de produits électroniques	Les fours de refusion, les machines à souder à la vague et les équipements de traitement des semi-conducteurs nécessitent une mesure de température précise et répétable. La version miniature compacte M3 du PT100-1 est particulièrement adaptée aux installations à espace restreint dans les équipements d'assemblage de circuits imprimés et de fabrication de semi-conducteurs.
