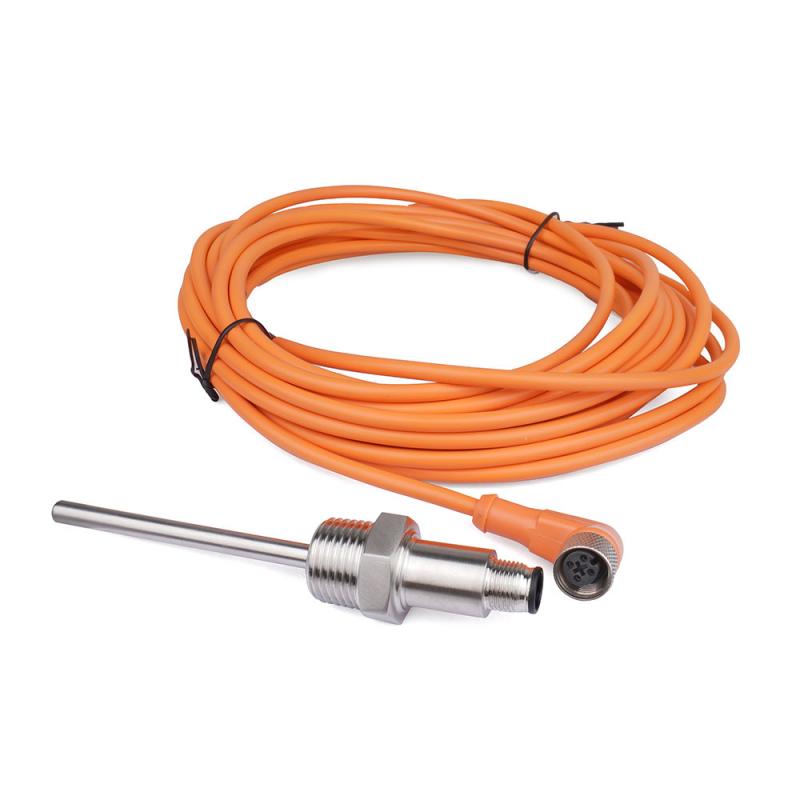

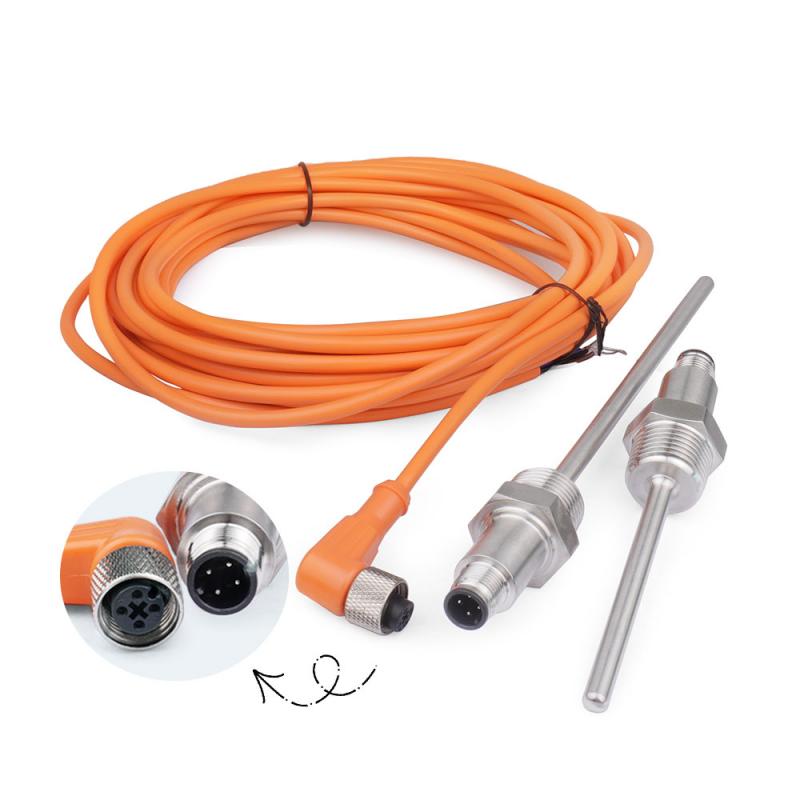

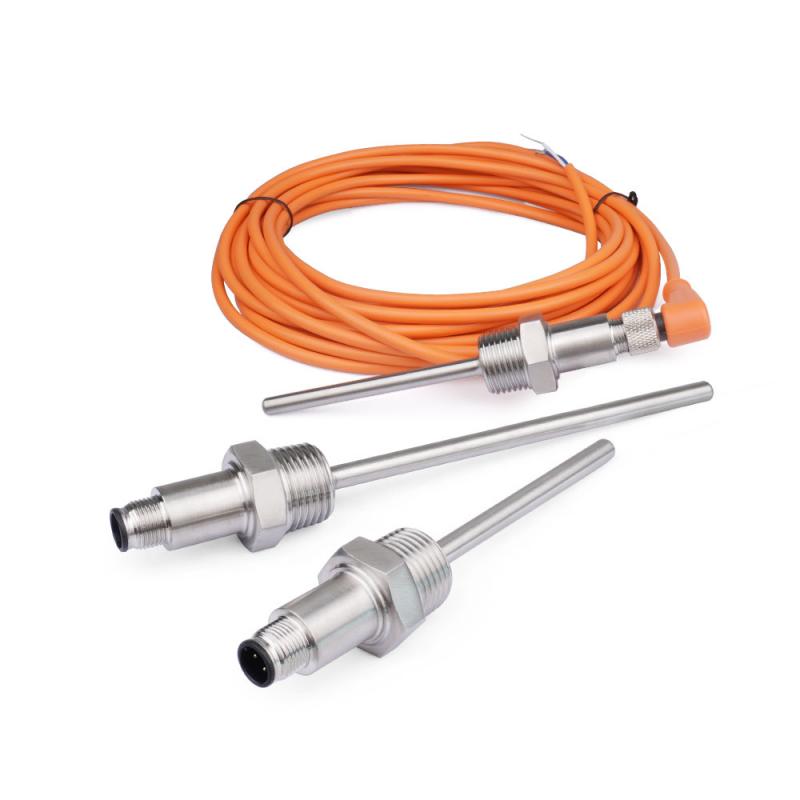

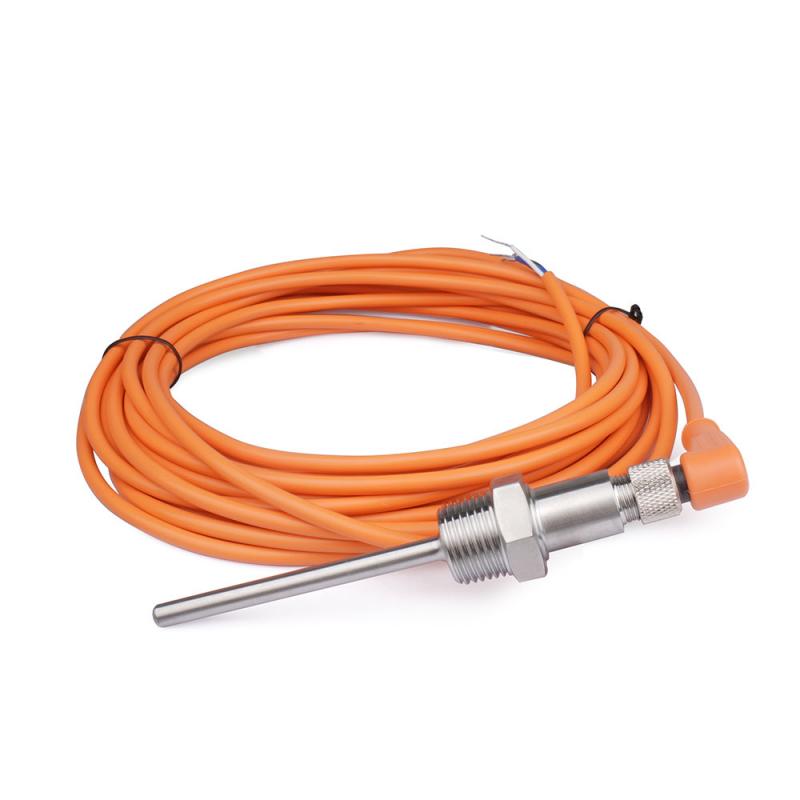

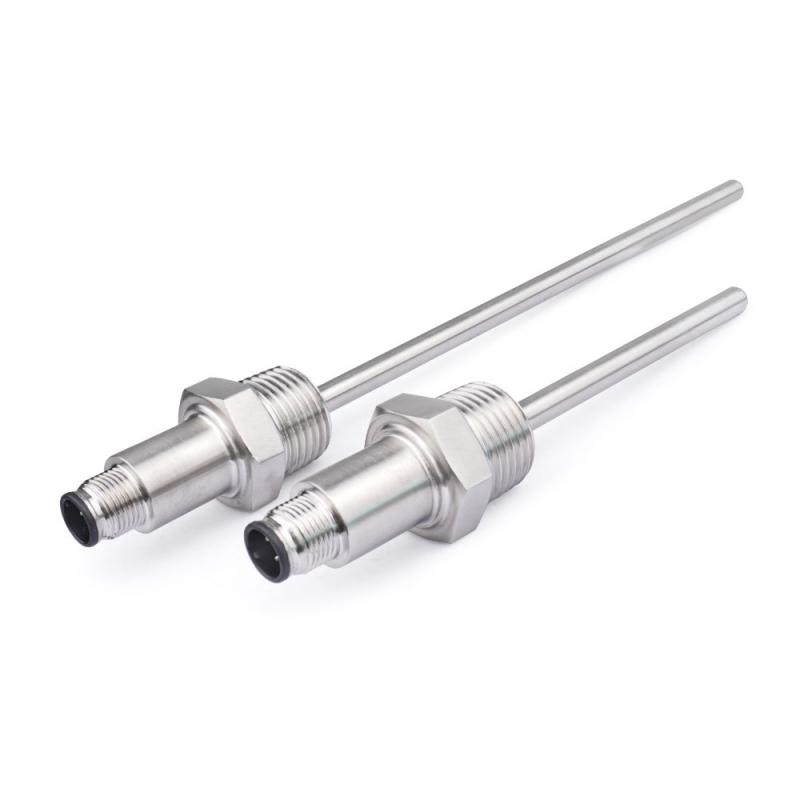

PT100 RTD sensor with M12 4-pin connector

Sonde de température PT100 RTD avec connecteur M12 à 4 broches

Le PT100-19 est un thermomètre à résistance de platine PT100 de type sonde équipé d'un Connecteur M12 à 4 broches Ce dispositif combine la précision de mesure d'une sonde PT100 de classe A avec la simplicité et la fiabilité de l'interface à connecteur circulaire M12, standard du secteur. Le connecteur M12 à 4 broches permet un branchement et un débranchement rapides et sans outil sur site, élimine le besoin de câblage et offre une connexion sécurisée et résistante aux vibrations, parfaitement adaptée aux applications de construction mécanique, d'automatisation et de contrôle de processus.

Le capteur est constitué de acier inoxydable SS316 Offrant une excellente résistance à la corrosion en milieux humides, chimiques et marins, le capteur est entièrement personnalisable en termes de diamètre et de longueur pour répondre aux exigences d'installation spécifiques. Une gamme de raccords process (filetages ½ NPT, ¼ NPT, ¼ BSP, ½ BSP, M8, M10 et M12) permet son installation directe sur les tuyauteries et cuves de process standard. Ce capteur est conforme aux normes en vigueur. EN 60751 Classe A précision, couvrant une plage de température de −50 °C à +250 °C et est disponible avec des longueurs de câble allant jusqu'à 7 m ou plus sur demande.

marque:
PIDMaxWell
article n°.:
PT100-19
Paiement:
T.T, Credit Card, Paypal etc, to be negotiate
prix du marché:
$10
le prix:
$5
origine du produit:
Made in China
Couleur:
silver, white
commande minimum:
10 PCS
Poids du produit:
0.1kg
délai de mise en œuvre:
14 days after payment confirmed

enquête maintenant

Parameter	Specification
Sensor Type	PT100 RTD (Platinum Resistance Thermometer)
Accuracy Class	Class A (EN 60751)
Probe Material	SS316 stainless steel
Probe Diameter	6 mm standard (customisable: 4 mm, 5 mm, 6 mm, 8 mm)
Probe Length	75 mm standard (customisable)
Process Fitting	½ NPT standard; ¼ NPT, ¼ BSP, ½ BSP, M8, M10, M12 available
Connector Type	M12 4-pin (male, straight or right-angle)
Cable Length	7 m standard (customisable)
Temperature Range	−50 °C to +250 °C
Wiring Configuration	4-wire (via M12 4-pin connector)
IP Rating	IP67 (M12 connector mated)

The PT100-19 ordering code is structured as follows:

PT100-19 — [Probe Diameter] — [Probe Length] — [Process Fitting] — [Accuracy Class] — [Cable Length] — [Temperature Range]

Field Definitions：

Field	Code	Description
Series	PT100-19	Probe-type PT100 RTD with M12 4-pin connector
Probe Diameter	4 5 6 8	4mm 5mm 6mm 8mm
Probe Length	50 75 100 150 Custom	50mm 75mm 100mm 150mm Specify required length on order
Process Fitting	1/2NPT 1/4NPT 1/4BSP 1/2BSP M8 M10 M12	½ NPT ¼ NPT ¼ BSP ½ BSP M8 thread M10 thread M12 thread
Accuracy Class	A B	Class A (EN 60751) Class B (EN 60751)
Cable Length	2000 5000 7000 Custom	2 metres 5 metres 7 metres Specify required length on order
Temperature Range	150 200 250	Up to 150 °C Up to 200 °C Up to 250 °C

Ordering Examples:

PT100-19-6-75-1/2NPT-A-7000-250

Probe-type PT100 RTD sensor with M12 4-pin connector; SS316 probe, 6 mm diameter × 75 mm length; ½ NPT process fitting; Class A accuracy; 7-metre cable; temperature range up to 250 °C.

For custom probe dimensions, non-standard lead wire lengths, or special surface finishes, please contact our sales team.

The PT100-19’s M12 4-pin connector, Class A accuracy, and SS316 construction make it an ideal temperature sensing solution across a wide range of industrial and process environments where quick-connect wiring, high accuracy, and corrosion resistance are required simultaneously.
